01觀測困局：當故障瞬間超越感知極限

在繼電器安全測試中，研究人員長期面臨兩大核心挑戰：

微觀動態“看不清”：觸點的閉合彈跳、分離速度及電弧的滋生路徑與熄滅時機，均在微秒至毫秒間完成。傳統相機幀率不足，導致影像拖影模糊，使觸點壽命分析、電弧特性研究缺乏直觀、量化的數據支撐。

失效過程“抓不全”：過載爆炸伴隨火焰、煙霧與碎片的劇烈噴發，是一次性的瞬態過程。傳統設備因分辨率與動態范圍有限，無法準確記錄火焰的形態、尺寸及隨時間的變化規律，導致安全防護設計的優化缺乏精準、完整的視覺證據。

02深視智能高速相機的破局之道

面對上述挑戰，我們基于深視智能SH3-108高速攝像機，構建了一套高效的繼電器安全測試觀測方案。

01

極速捕捉，解析微觀瞬態

超高速拍攝：在1280×512分辨率下，仍能保持16000幀/秒的拍攝速度，足以清晰定格觸點的每一次彈跳、電弧的生成路徑與爆炸初期火焰的形態演變。

視頻丨繼電器觸點彈跳與電弧生成過程

自動曝光：能同時保留爆炸電弧的強光與相對較暗的火焰細節，避免畫面過曝或死黑，確保所有關鍵信息被完整記錄。

02

同步觸發，完整復現過程

通過將高速攝像機與過載電流信號進行硬件同步，可在繼電器動作的瞬間自動觸發拍攝，確保完整記錄從第一絲電弧產生到火焰發展、峰值直至熄滅的全過程。

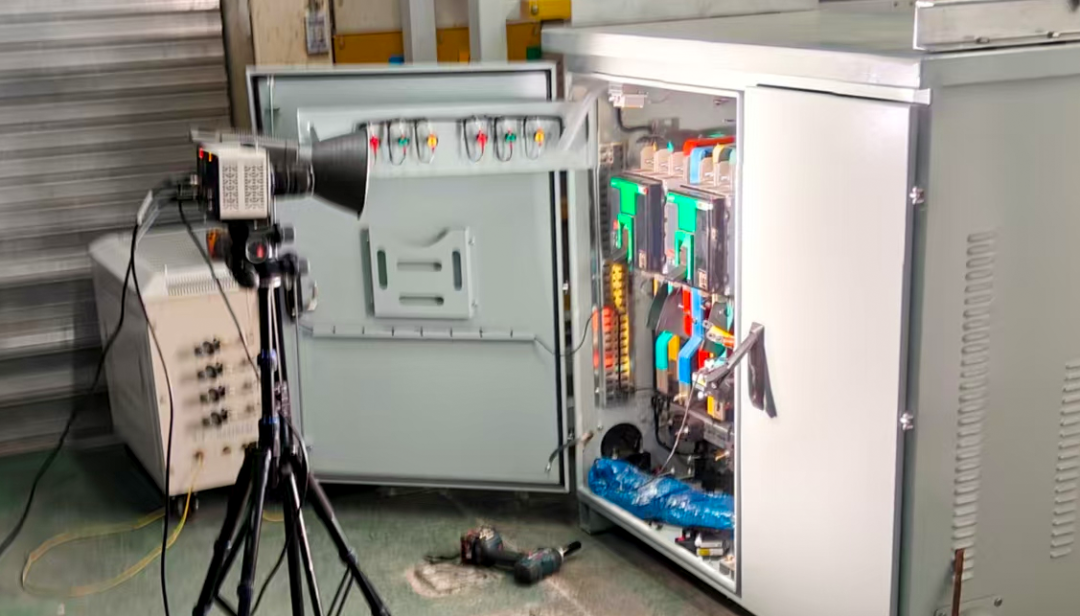

圖丨實驗現場架設示意

通過配套的專業分析軟件，研究人員能夠直接從視頻中提取一系列關鍵性能參數：包括觸點動力學數據、電弧特性參數及火焰與爆炸過程參數。

這些多維度的量化結果，共同構成繼電器性能與安全性的精準畫像，為產品設計改進、材料選型與故障分析提供堅實的數據基礎。

03觀測意義與價值

高速影像將不可見的瞬間轉化為可量化的數據，成為產品優化與前沿研究的強大引擎。

01

精準優化產品設計

優化觸點設計：通過精確分析觸點的運動序列與電弧侵蝕位置，為改進觸點材料、形狀和彈簧壓力提供直接依據。

驗證滅弧結構：直接觀察滅弧柵、磁吹等結構在極限條件下的實際效果，評估其切斷電弧的速度和效率，從而迭代安全設計。

明確失效機理：通過對爆炸過程的精細復盤，精準定位失效根源，從結構設計與材料選擇層面提升產品的耐受力。

02

賦能前沿技術研究

放電特性研究：高速攝像通過可視化放電通道的完整生命周期，將不可見現象轉化為可分析的圖像序列，為開發更先進的滅弧技術提供關鍵洞察。

新材料與新工藝驗證：在研發新型觸點材料或新的電磁結構時，高速攝像成為驗證其動態性能和安全邊界的關鍵工具，加速創新技術的落地與應用。

04深視智能高速相機推薦

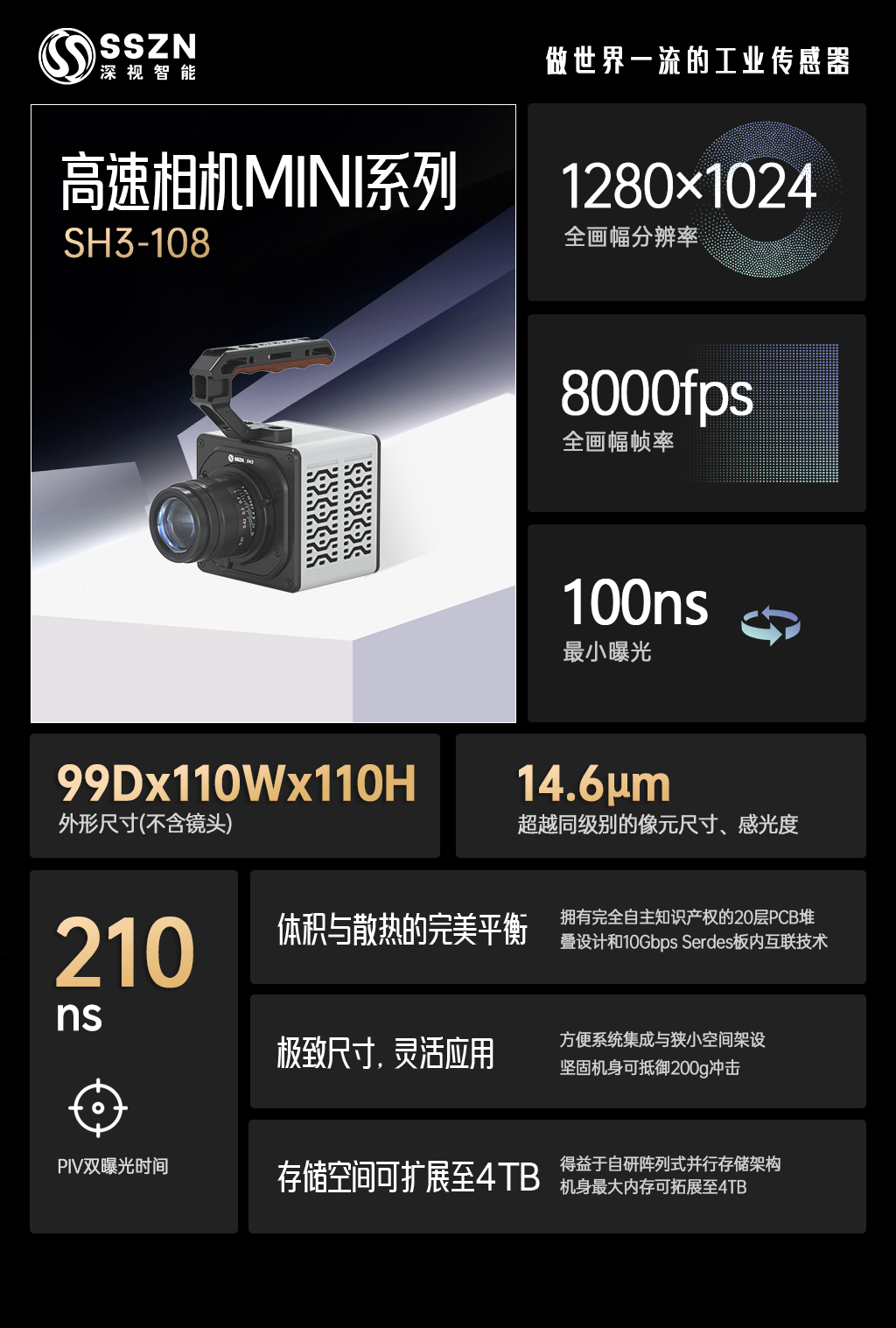

要解決繼電器安全測試瞬態過程的觀測難題，首要在于精準捕獲真相。為此，我們推薦專為分析電弧放電特性而優化的深視智能SH3-108高速相機。其在1280x1024全畫幅分辨率下仍能保持8000fps的幀率，在畫質與速度間實現了理想平衡，是捕捉與解析繼電器瞬態過程的可靠工具。

深視智能高速攝像機，正幫助全球越來越多的企業突破觀測瓶頸、構建數據驅動的研發體系，從而提升產品可靠性。

如果您也面臨高速瞬態的觀測挑戰，歡迎聯系我們的團隊，獲取定制方案并申請免費樣機試拍，讓關鍵瞬間無所遁形。
