在智能穿戴設備與便攜工具飛速發展的今天，續航能力已成為用戶體驗的核心痛點。越來越多的功能模塊增加，以及高昂的整體功耗是否仍在限制您的產品設計？頻繁充電是否降低了終端設備的實用價值？
中國數模龍頭艾為電子帶來了突破性解決方案——全新一代超低功耗、超小尺寸Buck-Boost芯片正式發布！
它不僅重新定義了電源管理效率，更以極致的能耗控制與穩定輸出，為穿戴設備、便攜工具及各類智能終端提供持久、可靠的能量支持。無論設備處于待機、輕載還是高負載運行狀態，皆能以超低功耗維持高效運轉，徹底釋放產品的續航潛力。

產品優勢

1.超低的靜態電流，卓越的全范圍效率：開啟高效能源利用新時代

在便攜式電子產品持續追求更長續航與更小體積的今天，每一焦耳的能量都至關重要。艾為專為低功耗領域研發的電源管理芯片，以超低靜態電流和卓越的效率，為空間與功耗敏感型設備帶來前所未有的能效表現。

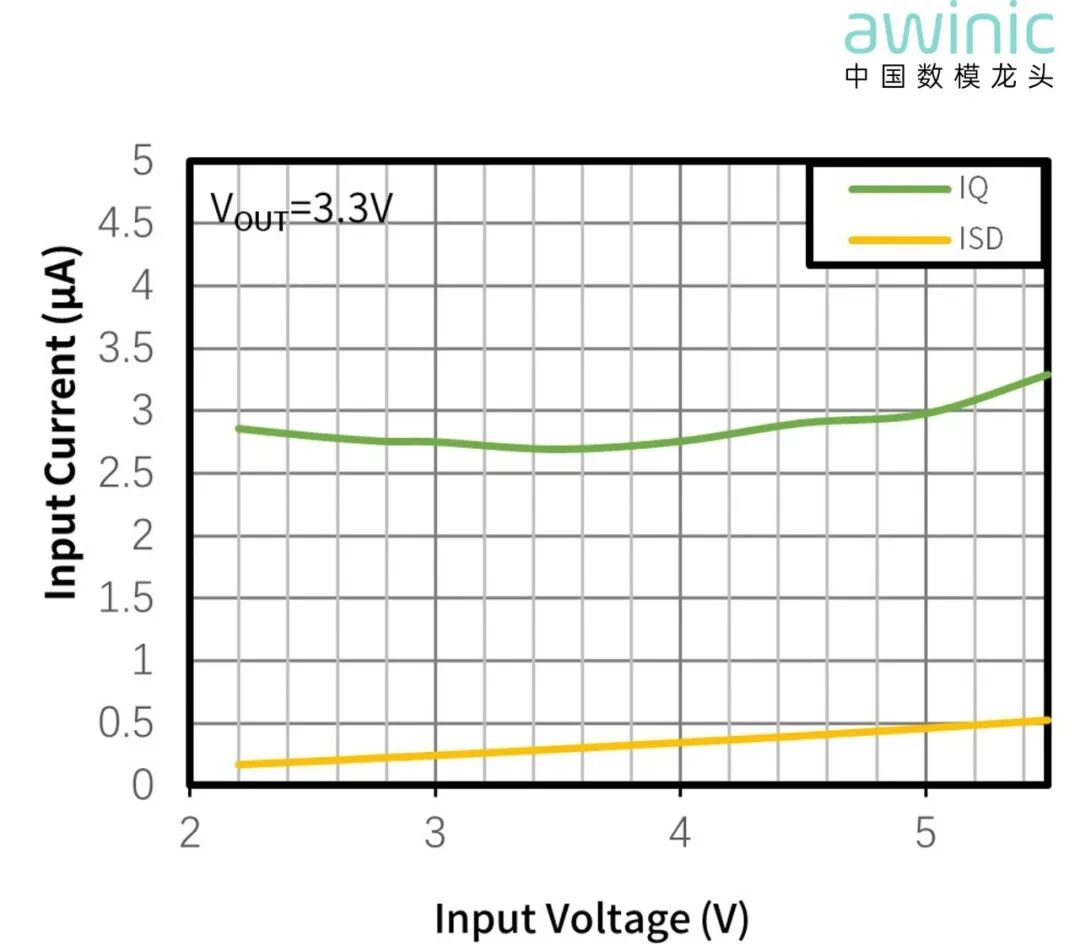

圖1 Input Current VS Input Voltage

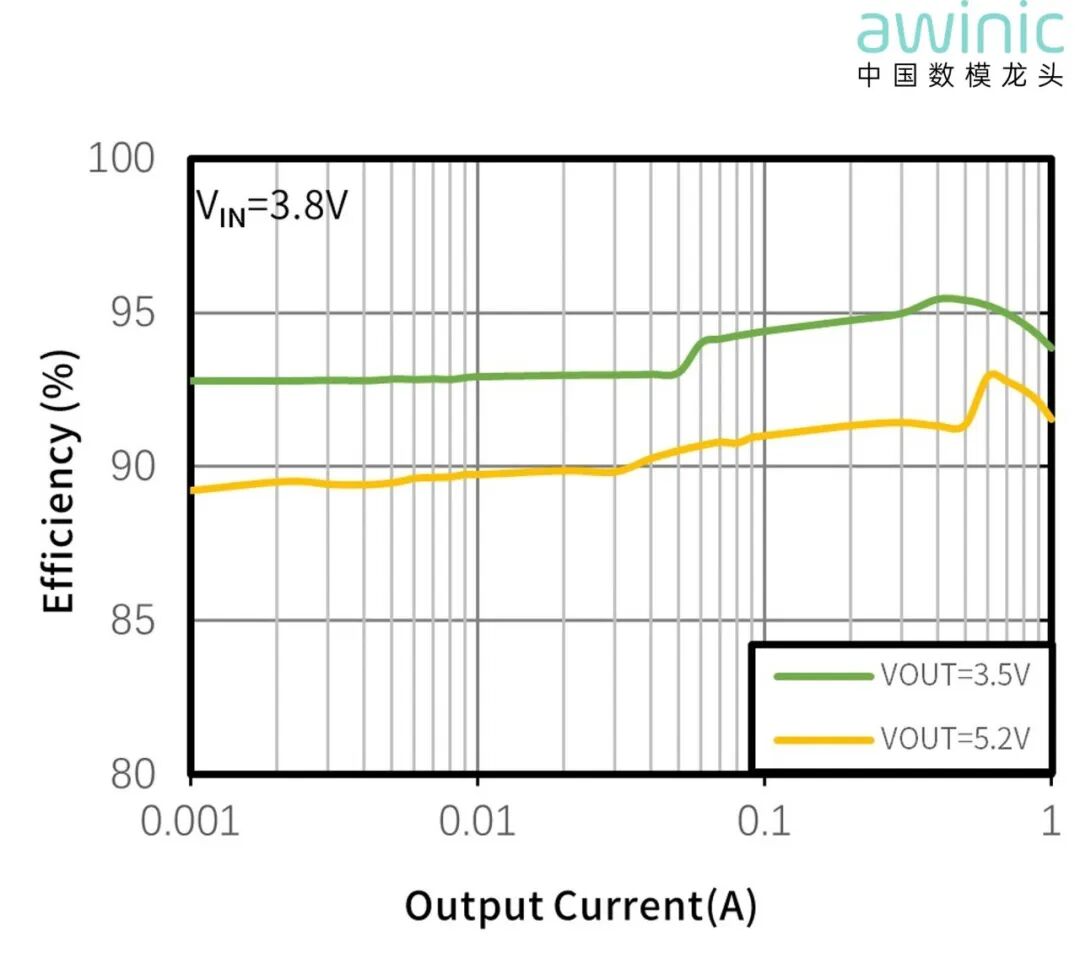

圖2 Efficiency vs Output Current

2.優異的動態響應特性：保障PPG精準測量的關鍵

在智能手表中，基于光電容積脈搏波（PPG）原理的血氧與心率監測功能，在血液吸收綠光反射紅光的基礎上，通過LED發射光線至皮膚，并由光電二極管接收反射光信號，進而解析出相關生理參數。該過程要求LED低頻閃爍，而每次點亮均會引起電流瞬時陡增，易導致電源電壓跌落并引入噪聲，直接影響信號采集質量。若電源響應遲緩，則需延長LED點亮?xí)r間以穩定信號，造成功耗上升，制約設備續航。

因此，供電回路的瞬態響應速度和穩定一致性成為影響PPG性能的關鍵。艾為電子推出的AWP37701Z電源管理芯片，憑借優異的動態響應能力，可在負載突變后10μs內快速穩定輸出電壓，有效抑制電壓波動與噪聲，顯著提升PPG信號采集的準確性與可靠性。該芯片為穿戴設備實現高精度、低功耗的血氧與心率監測提供了堅實的電源支撐。

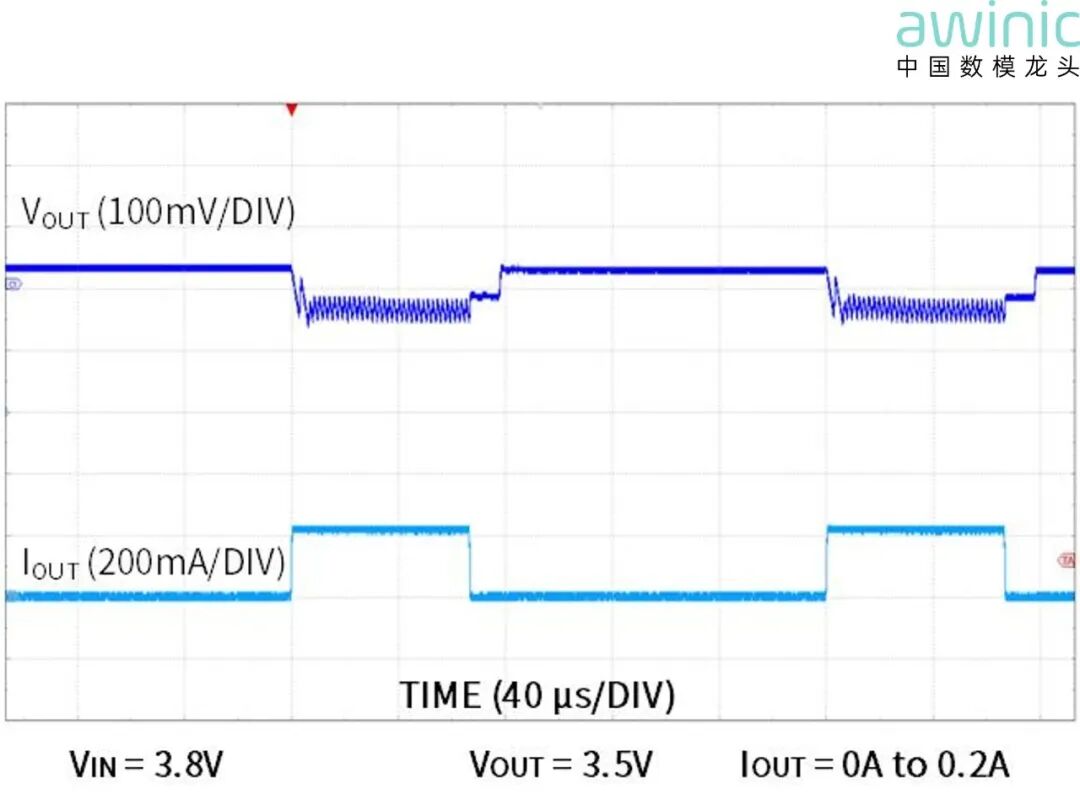

圖3 Load Transient

3. 無縫平滑模式切換：穿戴供電穩定性新標桿

針對電池供電產品的供電系統對穩定性的嚴苛需求，我們?nèi)峦瞥龅腂uck-Boost芯片以其卓越的架構設計，實現了Buck、Boost和Buck-Boost三種工作模式間的無縫平滑切換。該芯片徹底解決了傳統電源方案在模式轉換過程中可能出現的電壓階躍和振蕩問題，確保在整個輸入電壓范圍內持續為系統提供純凈、穩定的供電輸出。

憑借優異的模式切換性能，這款芯片可廣泛應用于各類電池供電的電子產品中，為后級電路提供高效可靠的電源支持，尤其適合在輸入電壓大幅波動環境下要求供電絕對穩定的場景，助力產品實現更優的系統性能。

AWP37701Z產品介紹

• 輸入電壓范圍：2.2V ~ 5.5V
• 輸出電壓范圍：2.025V ~ 5.2V
• 超低靜態電流：2.8μA
• 超低關斷電流：0.3μA
• 支持動態電壓調節控制(斜率:1V/ms, 2.5V/ms, 5V/ms,10V/ms)
• 自動選擇 PFM 模式和強制 PWM 模式
• 高達 1MHz 的 I2C 接口（I2C 支持 1.2V I/O 電平）
• 最大連續輸出電流：VIN ≥ 2.2V, VOUT = 3.5V 時，IOUT最高可達 0.8AVIN ≥ 2.5V, VOUT = 3.5V 時，IOUT最高可達 1AVIN ≥ 3.3V, VOUT = 3.5V 時，IOUT最高可達 1.5A
• 封裝：WLCSP 1.3mmX1.3mm-9B

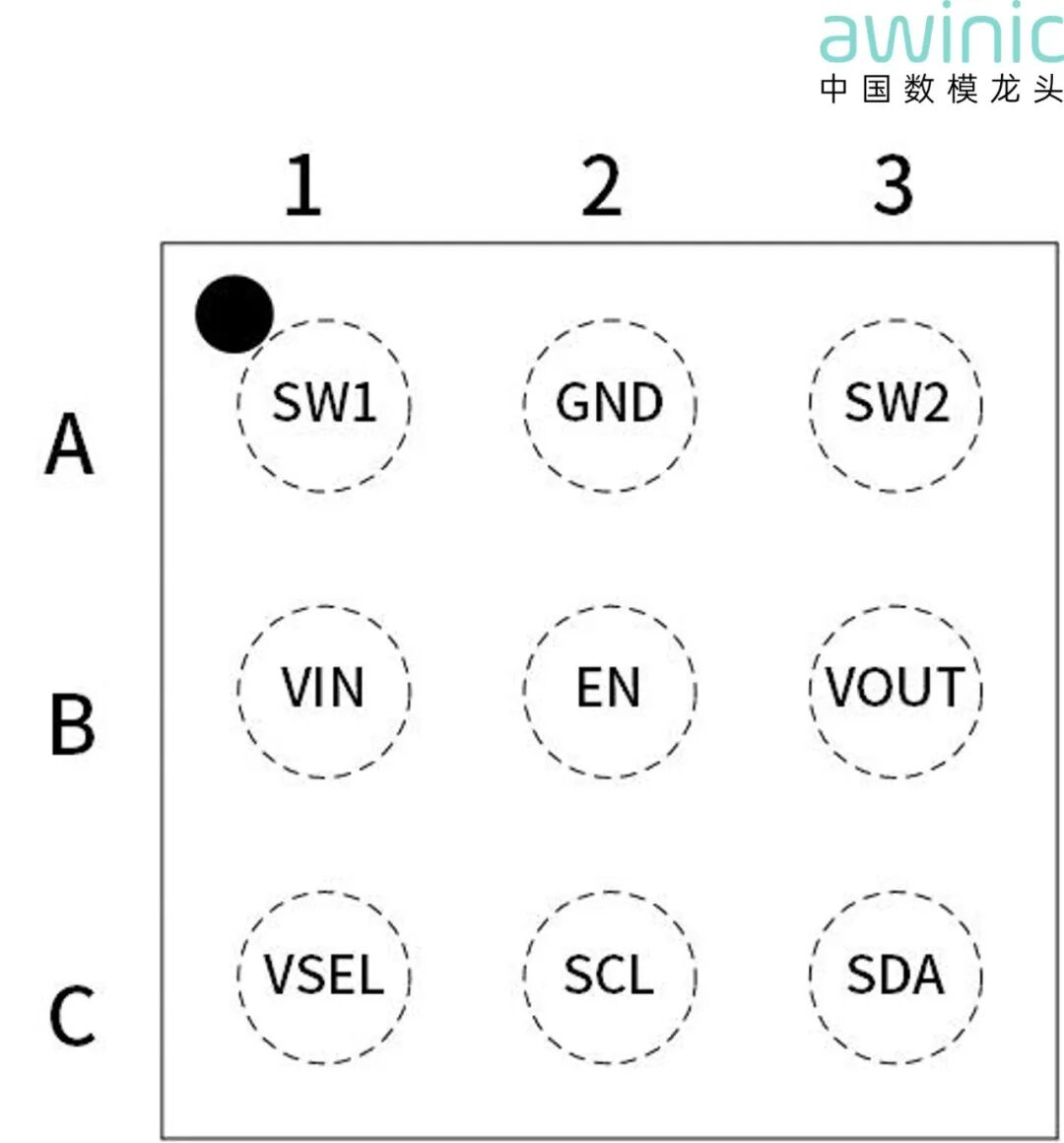

圖4 AWP37701Z封裝信息

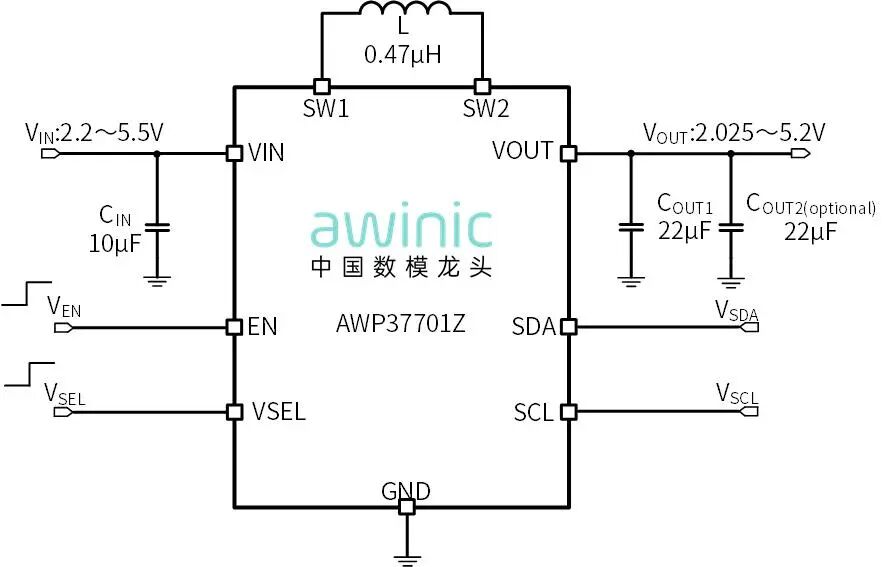

圖5 AWP37701Z典型應用圖

應用場景

可廣泛應用于可穿戴設備、無線耳機充電倉、智能手機、溫濕度計、光學心率監測LED偏壓供電、鋰電池或兩節干電池供電產品等對使用功耗、負載跳變和尺寸有較高要求的產品。

產品選型表

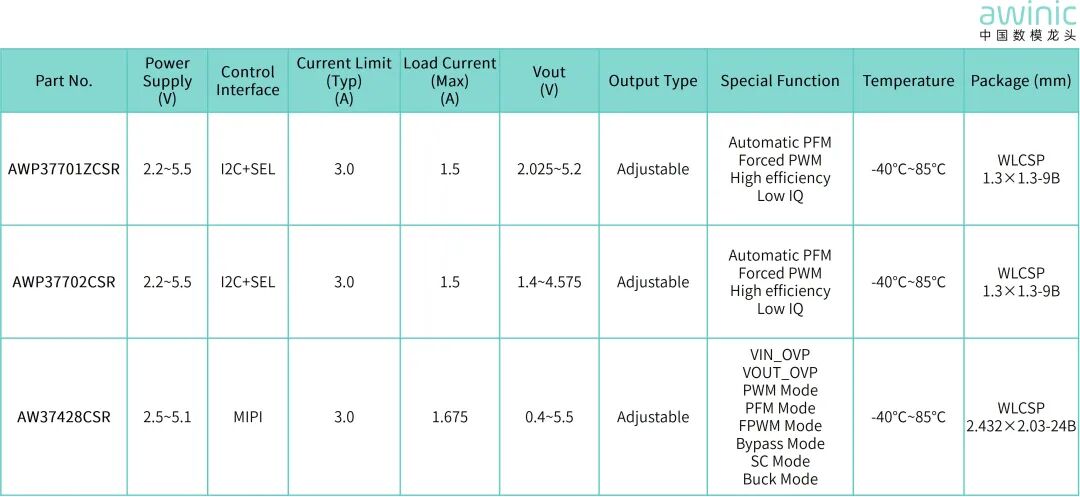

表1Buckboost產品選型表

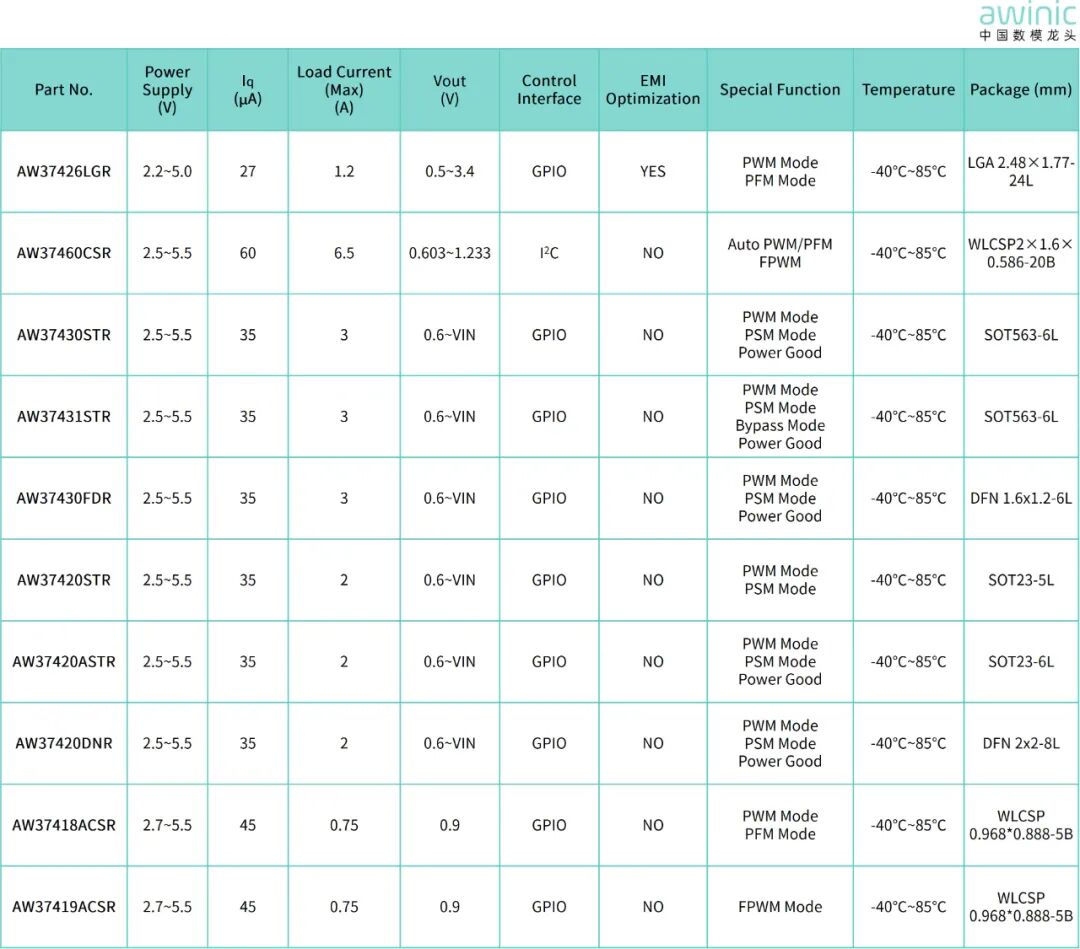

表2 Buck產品選型表

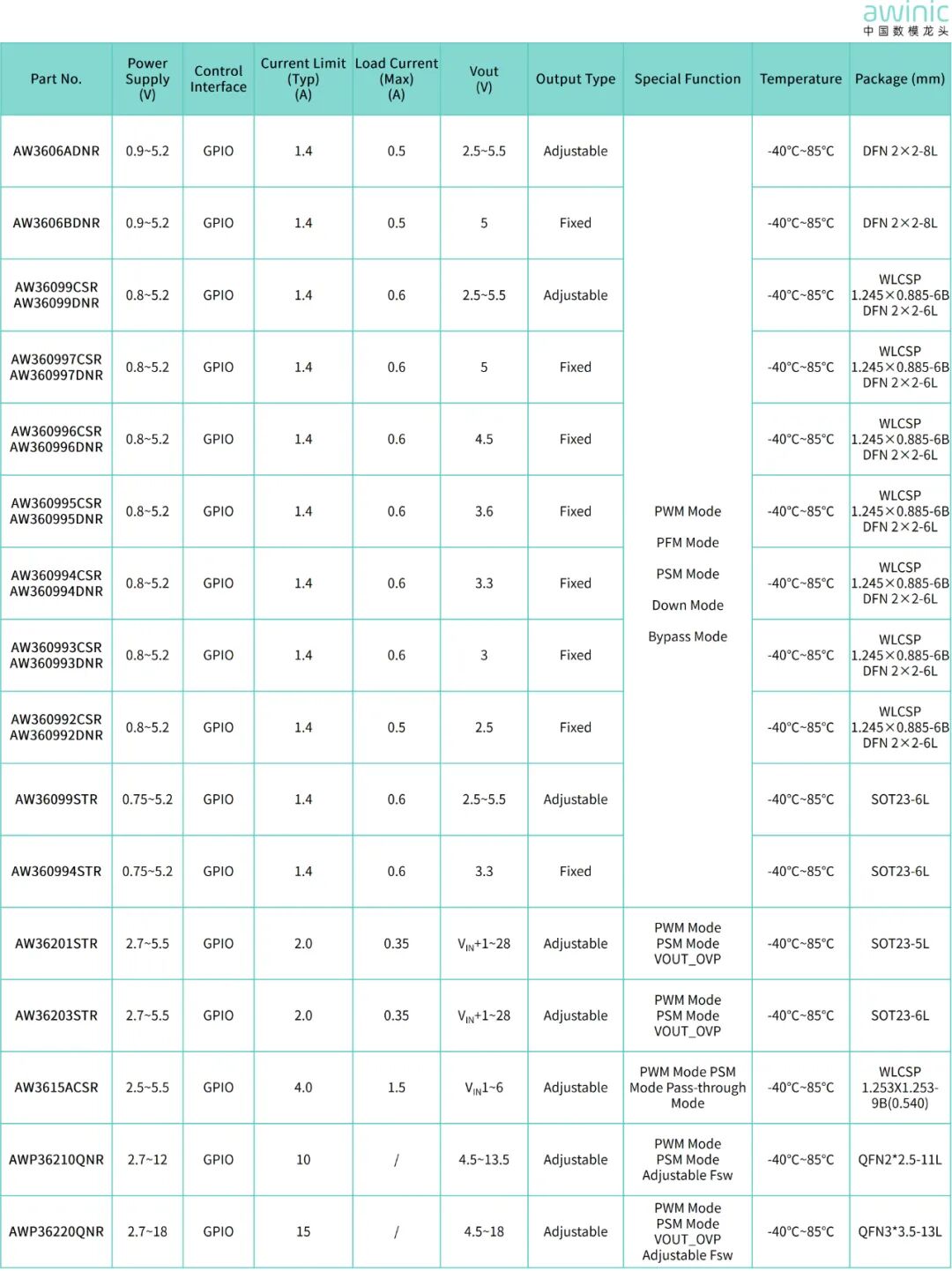

表3Boost產品選型表
