Microchip Technology LAN 8770100 BASE-T1 以太網 PHY 收發器是緊湊型、高性價比、單端口器件，符合 IEEE 802.3bw-2015 規范。LAN8770通過單個非屏蔽雙絞線 (UTP) 電纜實現100Mbit/s發射和接收能力，電纜長度至少增長15m。

數據手冊：*附件：Microchip Technology LAN8770 100BASE-T1以太網PHY收發器數據手冊.pdf

Microchip LAN8770 100BASE-T1以太網PHY收發器通過標準MII/RMII/RGMII接口（僅限RGMII LAN8770R）與以太網MAC進行通信。此外，可選的125MHz或50MHz參考時鐘輸出可配備用于RGMII和RMII應用。LAN8770M提供反向MII模式，能夠?qū)蓚€PHY背靠背連接。集成的SMI接口支持快速訪問和配置寄存器。

Microchip的LAN8770 EtherGREEN?節能技術提供低功耗100BASE-T1 PHY運行和超低功耗睡眠模式（支持本地喚醒（部分網絡））、睡眠請求識別和各種喚醒/使能信號（用于低功耗模式）。FlexPWR?可變I/O和內核電源電壓提供靈活的設計選項和節能機會。

高級PHY診斷為用戶提供故障排除能力，例如短路或開路的電纜缺陷檢測、接收器信號質量指示器 (SQI)、過熱、欠壓保護、完整狀態中斷支持以及各種環回和測試模式。

LAN8770具有1級汽車（-40°C至+125°C）溫度范圍，優化用于AEC-Q100汽車用例，包括自動輔助駕駛系統 (ADAS)、信息娛樂、遠程信息處理、智能天線和車載主干。

特性

• 單芯片以太網物理層收發器
• 符合IEEE 802.3bw-2015標準 (100BASE-T1)
• 支持MII/RMII/RGMII（僅限RGMII LAN8770R）
• 支持OPEN Alliance TC10/喚醒
• 超低功耗睡眠
• FlexPWR?技術電源管理
• 高級信號質量指示燈 (SQI)
• 過熱和欠壓保護
• 全面支持狀態中斷
• 延長電纜傳輸距離
• 小尺寸選項——32引腳VQFN (5mm x 5mm) 和36引腳VQFN (6mm x 6mm)，帶可濕性側翼
• 符合AEC-Q100汽車產品標準
• 汽車溫度范圍1級（-40°C至+125°C）
• Microchip功能安全就緒

特性矩陣

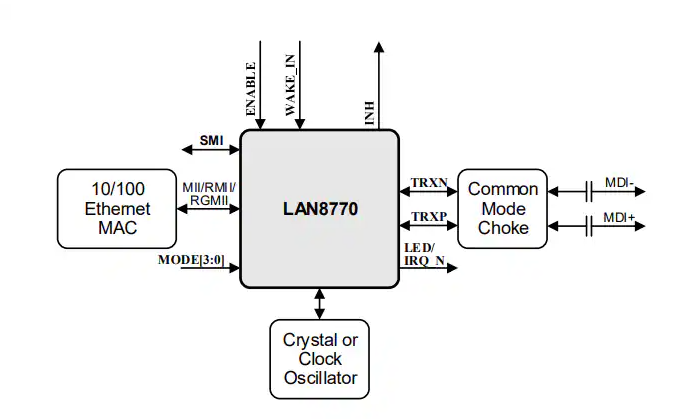

系統級框圖

LAN8770 100BASE-T1以太網PHY收發器技術解析

一、產品概述

Microchip LAN8770是一款符合IEEE 802.3bw-2015(100BASE-T1)標準的單端口以太網物理層收發器，專為汽車電子應用設計。該器件采用緊湊型VQFN封裝(32引腳5×5mm或36引腳6×6mm)，支持-40°C至+125°C的汽車級溫度范圍。

?關鍵特性亮點?：

• 支持100Mbps全雙工通信，通過單根非屏蔽雙絞線(UTP)傳輸，最大線纜長度達15米
• 提供MII/RMII/RGMII接口選項(LAN8770R支持全部三種接口)
• 集成OPEN Alliance TC10睡眠/喚醒功能，典型睡眠電流僅12μA
• 內置高級信號質量指示器(SQI)和全面的狀態中斷支持
• 通過AEC-Q100 Grade 1汽車認證

二、應用場景分析

LAN8770主要面向以下汽車電子應用領域：

1. ? 高級駕駛輔助系統(ADAS) ?：滿足攝像頭、雷達等傳感器的高速數據傳輸需求
2. ?車載信息娛樂系統?：支持高清視頻和音頻流傳輸
3. ?車載網絡骨干?：構建車輛內部高速通信網絡
4. ?網關設備?：實現不同網絡協議間的轉換
5. ?智能天線系統?：為V2X通信提供穩定物理層連接

三、硬件設計要點

1. 接口配置

LAN8770系列包含兩個版本：

• ?LAN8770M?：支持MII和RMII接口
• ?LAN8770R?：額外支持RGMII接口，提供125MHz參考時鐘輸出

?配置注意事項?：

• 模式選擇通過MODE[3:0]配置引腳實現
• PHY地址通過PHYAD[1:0]引腳設置
• RGMII模式下，TXCTL/TXEN和RXCTL/RXDV引腳功能合并

2. 電源管理

器件采用FlexPWR?技術，支持靈活的電源配置：

• ?VDDIO?：1.8V-3.3V可變I/O電源
• ?VDD_XMII?：1.8V-3.3V接口電源
• ?VBAT?：2.5V-3.3V電池域電源
• ?VDD11?：1.1V數字核心電源(LAN8770R可通過REG_OFF禁用內部穩壓器)

?低功耗特性?：

• 支持TC10標準部分網絡功能
• 本地喚醒(WAKE_IN)和遠程喚醒(MDI信號)雙喚醒機制
• INH引腳可控制外部電源開關

3. 信號完整性設計

• 內置PAM-3線路編碼和回波消除技術
• 集成片上終端電阻，簡化PCB設計
• 通過SQI(信號質量指示器)實時監測鏈路狀態
• 驅動強度可調，優化EMI性能

四、軟件實現指南

1. 寄存器配置

通過SMI(串行管理接口)訪問PHY寄存器：

• ?MDC?：管理時鐘，最高2.5MHz
• ?MDIO?：雙向數據線，支持IEEE 802.3 Clause 22/45

?關鍵寄存器組?：

• 基本控制/狀態寄存器(BCR/BSR)
• PHY標識寄存器
• 自動協商通告/鏈路伙伴能力寄存器
• 擴展?fàn)顟B(tài)寄存器
• 中斷控制/狀態寄存器

2. 初始化流程

1. 硬件復位(RESET_N引腳或軟件復位)
2. 配置工作模式(MII/RMII/RGMII)
3. 設置PHY地址(默認為0)
4. 配置自動協商參數
5. 使能所需中斷
6. 啟動自動協商過程

五、PCB布局建議

1. ?電源去耦?：
   • 每個電源引腳附近放置0.1μF陶瓷電容
   • VDD11引腳間增加1μF電容
2. ?差分對布線?：
   • TRXP/TRXN走線長度匹配控制在±5mil內
   • 避免90°拐角，使用弧形或45°走線
3. ?熱設計?：
   • 底部散熱焊盤需通過多過孔連接至地平面
   • 建議使用4×4過孔陣列，孔徑≥0.2mm
4. ?阻抗控制?：
   • MDI差分對特性阻抗控制在100Ω±10%
   • 單端信號線阻抗50Ω±10%

六、故障排查方法

七、選型與訂購信息

LAN8770提供兩種封裝選項：

• ?LAN8770M?：32-VQFN(5×5mm)
• ?LAN8770R?：36-VQFN(6×6mm)

?完整型號示例?：

• LAN8770M-E/PRAVAO：托盤包裝，32-VQFN
• LAN8770RT-E/5KXVAO：卷帶包裝，36-VQFN
