Microchip Technology LAN8841千兆以太網 (GbE) 收發器集成有三速 (10BASE-T/100BASE-TX/1000BASE-T) 以太網物理層收發器，用于傳輸和接收數據。這些收發器提供以1000Mbps或10Mbps/100Mbps速度傳輸數據的開關。LAN8841收發器具有片上端接電阻器，用于指示差分對和信號質量。這些收發器提供具有3.3V/2.5V/1.8V容差I(lǐng)/O和IEEE 1588v2支持的RGMII。LAN8841收發器具有中斷引腳選項、掉電和省電模式以及基線漂移校正功能。這些收發器支持Wake-On-LAN (WOL)，具有強大的自定義數據包檢測 和可編程led輸出，用于鏈路、活動和速度。

數據手冊：*附件：Microchip Technology LAN8841千兆以太網收發器數據手冊.pdf

LAN8841收發器支持Wake-On-LAN (WOL)，具有強大的自定義數據包檢測和可編程LED輸出，用于鏈路、活動和速度。 LAN8841收發器可在-40°C至105°C擴展到工業溫度范圍內工作。這些收發器非常適合用于 工業控制、游戲機、IP攝像機、媒體轉換器、IPTV和IP機頂盒。 LAN8841收發器 采用 64 引腳、符合RoHS規范的 VQFN封裝。

特性

• 單芯片10Mbps/100Mbps/1000Mbps以太網收發器適用于IEEE 802.3 應用
• 用于差分對的片上端接電阻器
• 巨型幀支持高達16KB
• 125MHz參考時鐘輸出
• 能量檢測掉電模式，用于在線纜未連接時降低功耗
• 支持局域網喚醒 (WOL)，帶強大自定義數據包檢測
• 可編程LED輸出，用于鏈路、活動和速度
• 基線漂移校正
• 基于LinkMD^?^ TDR的電纜診斷，可識別出現故障的銅電纜
• EtherSynch^?^ 技術IEEE 1588v2/PTP
• 節能以太網 (EEE)，支持低功耗空閑 (LPI) 模式
• 100BASE-TX/1000BASE-T用時鐘停止
• 通過10BASE-Te選項減少傳輸振幅
• 信號質量指示
• MDC/MDIO管理接口，用于PHY寄存器配置
• 環回模式實現診斷
• 對交換、對偏斜和對極性的自動檢測和糾正
• 支持參數NAND樹，檢測芯片I/O和板之間的故障
• 中斷引腳選項
• 掉電和省電模式
• 符合RoHS指令

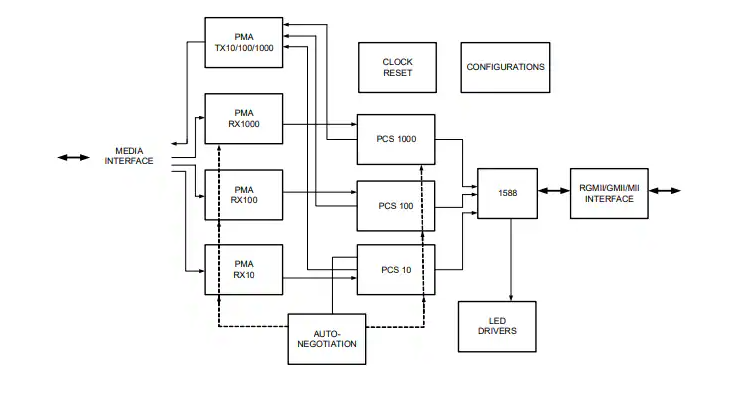

系統框圖

LAN88401框圖

LAN8841千兆以太網收發器技術解析

一、產品概述

Microchip Technology公司的LAN8841是一款高度集成的三速(10/100/1000 Mbps)以太網物理層收發器，專為IEEE 802.3標準應用設計。該芯片采用64引腳VQFN(8×8 mm)封裝，支持商業級(0°C至+70°C)和擴展工業級(-40°C至+105°C)溫度范圍。

二、關鍵特性

1. 接口支持

• 支持GMII/MII標準接口，具有3.3V/2.5V/1.8V兼容I/O
• 可選RGMII接口模式(符合RGMII v2.0規范)
• 自動協商功能可自動選擇最高鏈路速度(10/100/1000 Mbps)和雙工模式(半雙工/全雙工)

2. 能效特性

• 支持節能以太網(EEE)，具有低功耗空閑(LPI)模式
• 10BASE-Te模式下可降低傳輸幅度以減少功耗
• 電纜未連接時可進入能量檢測省電模式

3. 診斷功能

• LinkMD? TDR電纜診斷可識別銅纜故障
• 信號質量指示功能
• 支持參數化NAND樹測試，檢測芯片I/O與電路板間的故障

三、架構與功能模塊

1. 系統架構

LAN8841采用混合信號/DSP架構，包含：

• 模擬前端(AFE)
• 數字通道均衡器
• 網格編碼器/解碼器
• 回聲消除器
• 串擾消除器
• 精確時鐘恢復方案
• 高效線路驅動器

2. 傳輸技術

• ?1000BASE-T?：采用4D-PAM5編碼，四對雙絞線全雙工傳輸
• ?100BASE-TX?：使用MLT-3編碼，支持自適應均衡
• ?10BASE-T?：支持曼徹斯特編碼，具有自動極性校正功能

四、應用設計要點

1. 電源管理

• 集成LDO控制器，支持單3.3V供電
• 提供多種省電模式：
  • 軟件斷電模式(SPD)
  • 能量檢測斷電模式(EDPD)
  • 低功耗空閑模式(LPI)

2. PCB設計建議

• 裸露焊盤(P_VSS)必須通過過孔陣列連接到地平面
• 建議在VDDAH和VDDIO電源引腳旁放置去耦電容
• RGMII接口布線需考慮時序匹配，可利用內置延遲調整功能

3. 典型應用電路

• 工業控制系統
• 網絡附加存儲(NAS)
• 寬帶網關
• SOHO/SMB千兆路由器
• IP攝像頭
• 三網融合(數據、語音、視頻)媒體中心

五、開發支持

1. 配置選項

• 通過引腳strap設置PHY地址、LED模式等參數
• 提供MDC/MDIO管理接口用于寄存器配置
• 支持中斷輸出(INT_N)功能

2. 調試功能

• 多種環回測試模式：
  • 數字(近端)環回
  • 遠程(遠端)環回
  • 外部連接器環回
• 幀生成和檢查功能，支持單流和多流模式

六、性能參數

1. 功耗表現

• 1000BASE-T鏈路建立(無流量)：539mW(3.3V I/O)
• 100BASE-TX全雙工100%利用率：276.1mW(3.3V I/O)
• 10BASE-Te全雙工100%利用率：96mW(2.5V I/O)
• 軟件斷電模式：7.5mW(2.5V I/O)

2. 時序特性

• RGMII接口支持內部延遲模式(符合v2.0規范)
• MDC/MDIO接口最高支持8.33MHz時鐘頻率
• SOF指示脈沖延遲：
  • 1000BASE-T：約430ns(RX)、138ns(TX)
  • 100BASE-TX：約615ns(RX)、140ns(TX)
