一、項目背景與核心痛點

某電子制造企業專注于智能手機主板貼片生產，日產能達5萬片。其SMT貼片車間存在典型的異構協議通訊問題：現場設備中，松下伺服驅動（控制貼片頭定位）、基恩士視覺檢測儀表、臺達變頻器（控制傳送帶速度）等均采用DeviceNet協議，而中控系統的西門子S7-1500PLC（產線主控）、研華工控機（數據監控）則為Profinet主站設備。

改造前，協議不兼容導致三大核心痛點：

數據斷層：DeviceNet設備的運行參數（如伺服定位精度、變頻器轉速）需人工記錄后錄入工控機，數據滯后超10分鐘，貼片偏差預警不及時，不良率高達3.2%；

協同低效：PLC無法直接向DeviceNet變頻器下發調速指令，傳送帶與貼片頭速度匹配依賴人工調試，單次換型時間長達45分鐘，影響產能；

運維困難：設備故障信息（如伺服過載、儀表通訊中斷）需逐個排查，平均故障處理時間超2小時，每月非計劃停機損失約8萬元。

為打通DeviceNet與Profinet的通訊鏈路，該企業引入捷米特JM-PN-DNTM協議轉換網關，構建“現場設備-中控系統”的全流程智能通訊網絡。

二、技術方案與系統架構

（一）核心設備部署

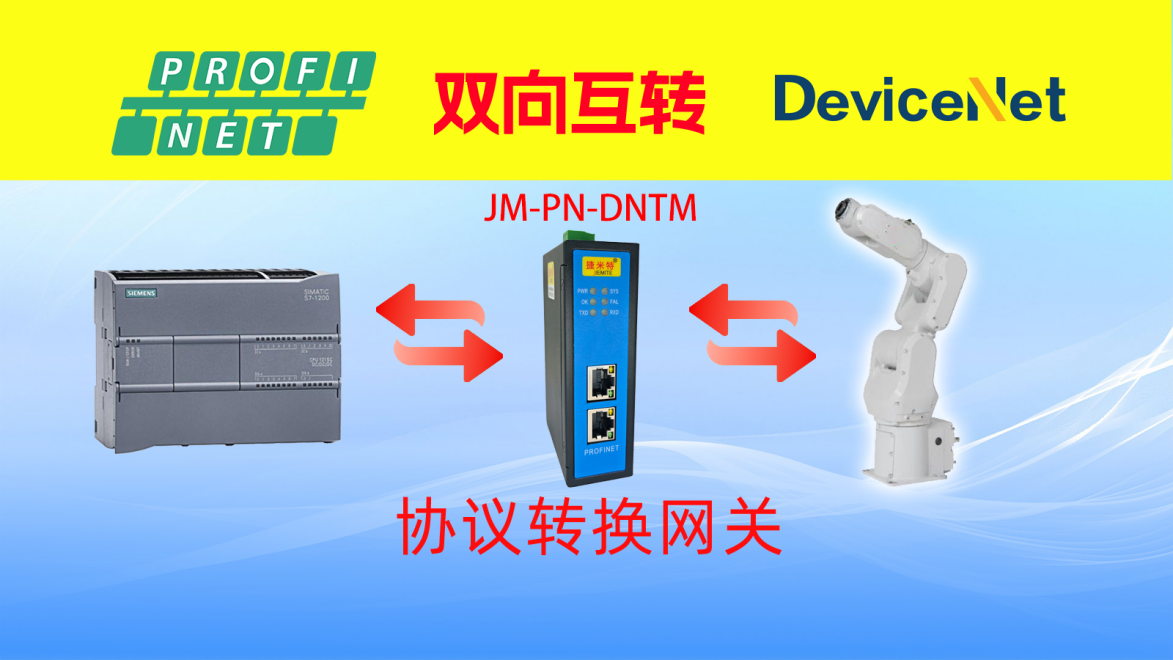

協議轉換中樞：部署6臺捷米特JM-PN-DNTM網關，作為DeviceNet與Profinet互聯的核心樞紐：

DeviceNet側：以主站身份掃描24臺DeviceNet從站設備（含8臺伺服驅動、6臺變頻器、10臺檢測儀表），支持125kbps/250kbps/500kbps三檔通訊速率自適應；

Profinet側：以從站身份接入西門子PLC與研華工控機，兼容ProfinetV2.3協議，支持IRT實時傳輸模式，數據更新周期最短可設為2ms。

現場設備層：

DeviceNet設備：松下A6系列伺服驅動（貼片頭定位）、臺達VFD-E變頻器（傳送帶）、基恩士IV2視覺傳感器（貼片檢測）；

Profinet主站：西門子S7-1500PLC（產線邏輯控制）、研華UNO-2484G工控機（數據監控與報表生成）。

網絡拓?fù)洌壕W(wǎng)關通過專用通訊端口分別連接DeviceNet總線與Profinet環網，DeviceNet側采用干線-支線拓?fù)洌ǜ删€最長100m），Profinet側支持冗余配置，確保通訊穩定性。

（二）協議映射與數據交互

借助捷米特可視化配置軟件，完成關鍵參數的雙向映射與實時交互：

DeviceNet轉Profinet：

伺服驅動的定位精度（32位浮點型，單位mm）映射至Profinet輸入寄存器%I0.0；

變頻器運行頻率（16位整型，單位Hz）映射至%I0.1；

視覺傳感器的貼片偏移量（16位整型，單位μm）映射至%I0.2，采樣周期設為2ms；

Profinet轉DeviceNet：

PLC下發的傳送帶速度指令（%Q0.0，16位整型）經網關轉換為DeviceNet控制幀，實現變頻器0.1Hz精度調速；

貼片頭啟停指令（%Q0.1，布爾型）實時傳輸至伺服驅動，響應延遲≤3ms。

三、應用成效與價值提升

（一）核心功能落地

實時數據監控與精準控制：

網關模塊實現DeviceNet設備數據與Profinet系統的無縫同步，工控機數據刷新延遲從10分鐘壓縮至2ms，貼片偏移量可實時顯示并觸發預警；

當視覺傳感器檢測到貼片偏差＞50μm時，PLC通過網關立即下發調整指令，伺服驅動定位精度從±0.1mm優化至±0.03mm，主板貼片不良率降至0.8%。

產線柔性化換型：

換型時，PLC通過網關向變頻器、伺服驅動批量下發新工藝參數（如傳送帶速度、貼片頭行程），無需人工逐一調試，換型時間從45分鐘縮短至12分鐘，日均產能提升12%（增加6000片/日）。

故障智能診斷與快速響應：

DeviceNet設備故障信息（如伺服過載代碼、變頻器過流報警）經網關1秒內上傳至PLC與工控機，系統自動彈出故障位置示意圖與處理指南；

維修人員可通過工控機遠程復位部分輕故障，故障處理時間從2小時縮短至25分鐘，每月減少停機損失6.5萬元。

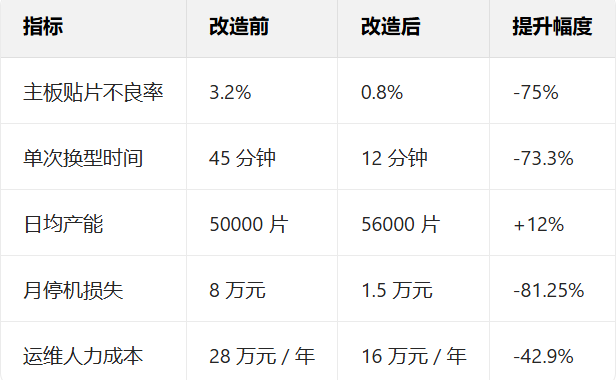

（二）量化效益分析

四、行業價值與技術創新

（一）技術突破點

異構協議深度兼容：網關支持DeviceNetCIP協議與ProfinetRT/IRT協議的雙向轉換，可自動識別DeviceNet設備的對象模型（如17號對象“速度控制”），無需自定義協議映射，適配電子制造多品牌設備場景。

高實時性傳輸：Profinet側采用IRT模式，數據更新周期2ms，滿足SMT貼片對“定位-檢測-調整”的毫秒級協同需求，避免因通訊延遲導致的貼片偏差。

工業級可靠性設計：網關采用-40℃~70℃寬溫外殼，通過EN61000-6-4抗電磁干擾認證，適應電子車間高頻電機、焊接設備產生的復雜電磁環境，平均無故障運行時間（MTBF）超6萬小時。

（二）行業推廣意義

捷米特JM-PN-DNTM協議轉換網關為電子制造行業提供了低成本、高適配的協議轉換方案：

改造成本低：無需替換原有DeviceNet或Profinet設備，僅通過網關實現互聯，改造成本較整線更換降低80%；

部署靈活：支持即插即用，單網關可接入32個DeviceNet從站，適配不同規模SMT產線（如手機主板、電腦芯片貼片）；

智能化延伸：網關采集的設備運行數據可接入MES系統，為生產排程、質量追溯提供數據支撐，已幫助該企業實現“貼片參數-不良率”的關聯分析，進一步優化工藝。

隨著電子制造向“高精度、高柔性、高集成”轉型，該網關模塊在SMT貼片、半導體封裝、電子元器件組裝等場景中具有廣泛應用前景，成為推動電子產業智能化升級的核心通訊組件。
