第一問：示波器的波形代表什么意義？

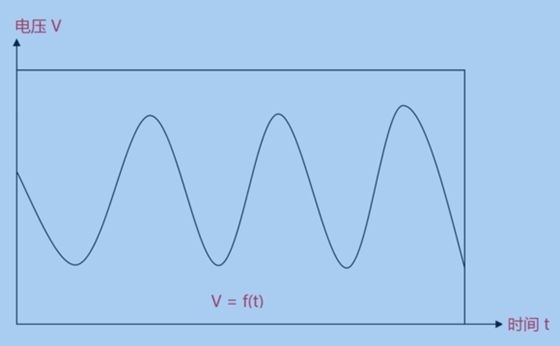

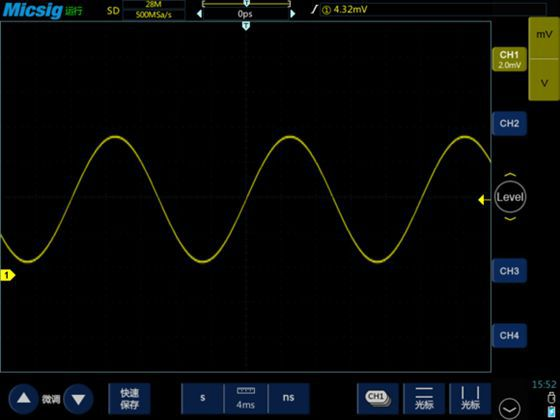

一句話概括：水平坐標代表時間，垂直坐標代表電壓（一般是電壓），電壓隨時間變化的曲線就是示波器顯示的波形。

垂直坐標比較好理解，就是電壓的大小。水平坐標代表時間，有很多人被繞了進去，但是只要注意以下一點就可以了：

注意：示波器是一個實時工具，示波器顯示的，就是當前時刻正在發生的。

為什么要強調這個問題呢？因為曾經有人問我：我的示波器怎么這么慢，顯示一條波形要等十幾秒鐘，作為電子設備，顯示一條波形不是一瞬間的事么？我一看，可不要十幾秒么，他設置的水平坐標長度就是十幾秒。他認為這十幾秒只是信號的特征，和真實時間沒有關系。

第二問：示波器的波形區的網格代表什么？

示波器波形區水平方向網格代表時間，如圖所示，當前水平方向每格是200us，方波周期為5格，即1ms，則該方波頻率為1KHz;

示波器波形區垂直方向網格代表電壓，如圖所示，當前垂直方向每格是500mV,方波幅值為4格，即2V。

第三問：如何進行示波器的探針補償？

測量一個1KHz的標準方波（示波器一般會自己輸出這個信號），正常的顯示如下：

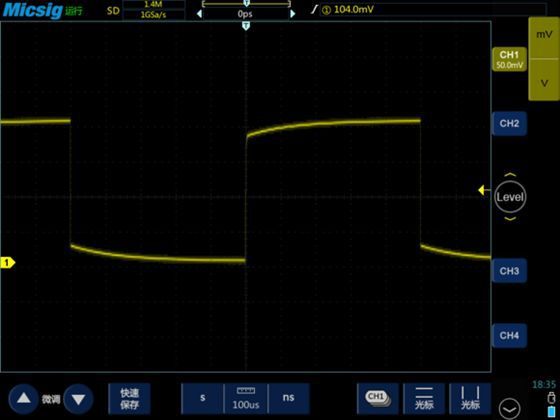

如果出現以下這兩種情況，需要進行探針補償：

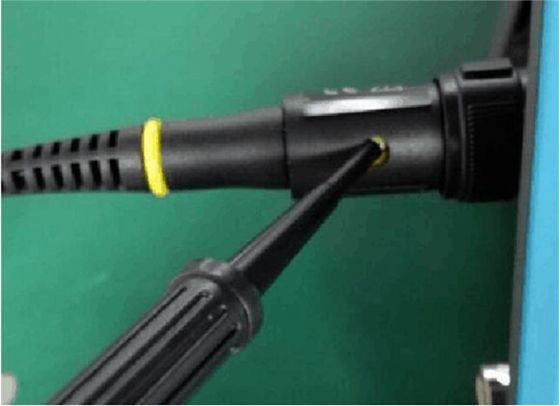

調節探針補償?shù)奈恢?，如下圖所示：

調試時注意事項：

1、必須用無感螺絲刀（非金屬 非導電 非導磁），一般探針里有配該工具；

2、X1探針無需補償,也不能補償；

3、調節的元件是一個可調電容，部分探針不能進行360°旋轉，因此不要太用力。

第四問： 從“自動”談起，示波器是如何設置的？

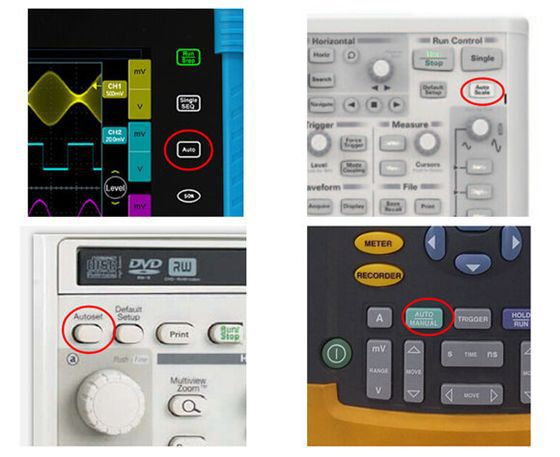

當我們要測試一個信號時，最簡單的測試辦法，就是點一下示波器上的“Auto”，不同的示波器這個按鍵的名稱有一些差異，例如“AutoSet”、“自動”、“自動設置”等等。

注意事項：一定要先把探針接到信號上再按“自動”按鍵。

按下“自動”按鍵以后，示波器會根據信號的參數進行自動調節，讓信號波形以合適的幅度和 時基穩定顯示在屏幕上。

由這里我們可以知道 示波器的 設置 包含了三個部分：

垂直幅度設置、水平時間設置、穩定波形
