Microchip Technology OX-221恒溫晶體振蕩器是標準的高穩定性晶體振蕩器，采用薄型緊湊型表面貼裝封裝。這些振蕩器采用SC_CUT晶體，可提供10MHz、 20MHz和30.72MHz頻率。OX-221振蕩器非常適合用于基站、測試設備、合成器、軍事通信設備和數字開關等應用。

數據手冊；*附件：Microchip Technology OX-221恒溫晶振數據手冊.pdf

特性

• 表面貼裝封裝
• 薄型緊湊的封裝：
  • 尺寸：22mm x 25.4mm x 12mm
• SC_CUT晶體
• 標準頻率：
  • 10MHz、20MHz和30.72MHz

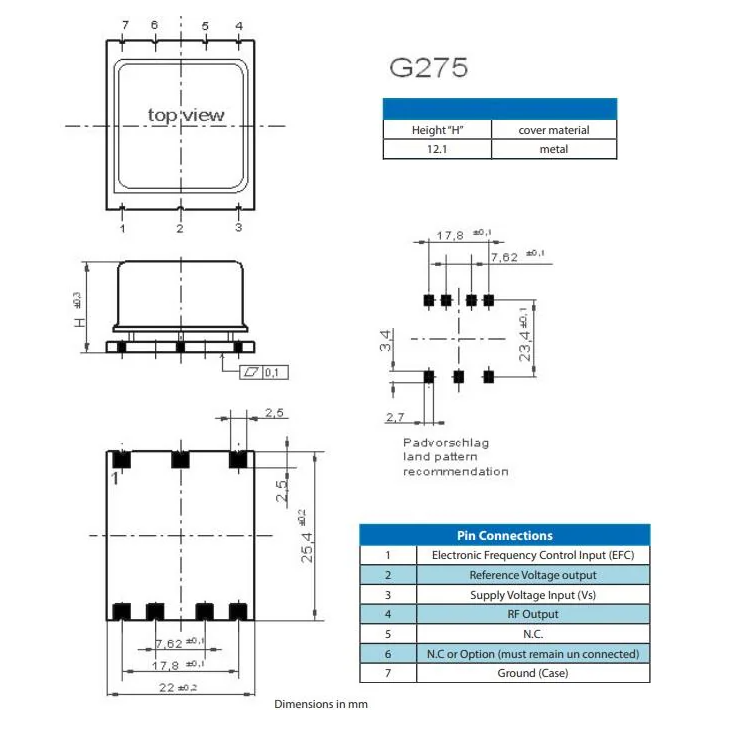

尺寸

Microchip OX-221恒溫晶振技術解析與應用指南?

?一、核心特性與性能指標?

1. ?關鍵參數?
   • ?頻率穩定性?：±3ppb（-40℃~+85℃），年老化率±60ppb
   • ?相位噪聲?：-152dBc/Hz@10kHz（10MHz輸出）
   • ?啟動時間?：5分鐘達到±100ppb穩定度
   • ?功耗?：2.4W（穩態@25℃），支持3.3V±5%供電
2. ?環境適應性?
   • 工作溫度：-45℃~+85℃（符合MIL-STD-883振動/沖擊標準）
   • 封裝：12.1mm金屬外殼SMD，支持IPC/JEDEC回流焊工藝

?二、典型應用場景?

1. ?通信基站?

• 利用±0.2ppm初始容差特性，滿足5G基站時鐘同步需求
• 相位噪聲-145dBc/Hz@1kHz可降低鄰道干擾

2. ?測試設備?

• 溫補曲線（圖6）顯示-3~+0.2ppm非線性度，適合高精度信號源
• 10MHz參考時鐘的TDEV＜1E-11s（τ=100s）

3. ?軍事通信?

• 通過-55℃~125℃快速溫變測試（MIL-883-1010）
• 抗ESD能力：HBM Class 1C（1000V）
