防止電源在過電流條件下受損

為了確保電源在其生命周期內安全可靠地運行，通常會配備多種保護機制。其中一些機制在發生短路故障時限制輸出電流，防止電源元件過熱或損壞，從而使設備在故障排除后恢復正常運行。然而，某些使用案例和負載在特定條件下可能會觸發這些保護機制，導致對故障源的混淆。因此，要判斷故障是出在電源本身還是被供電設備上，必須了解電源所采用的保護機制及其局限性。

什么是短路

多數工程師都曾親身經歷過短路的后果：電線裸露的一端接觸到接地外殼，“啪”的一聲，電子元件就冒煙了。但在設計電源時，必須明確“短路”的定義，以構建相應的保護電路。通常，短路被定義為連接電阻低于1 Ω，或由于分流電阻導致輸出電壓下降至100 mV 以下的情形。在單輸出電源中，短路發生在 +VOUT 和 -VOUT 之間。

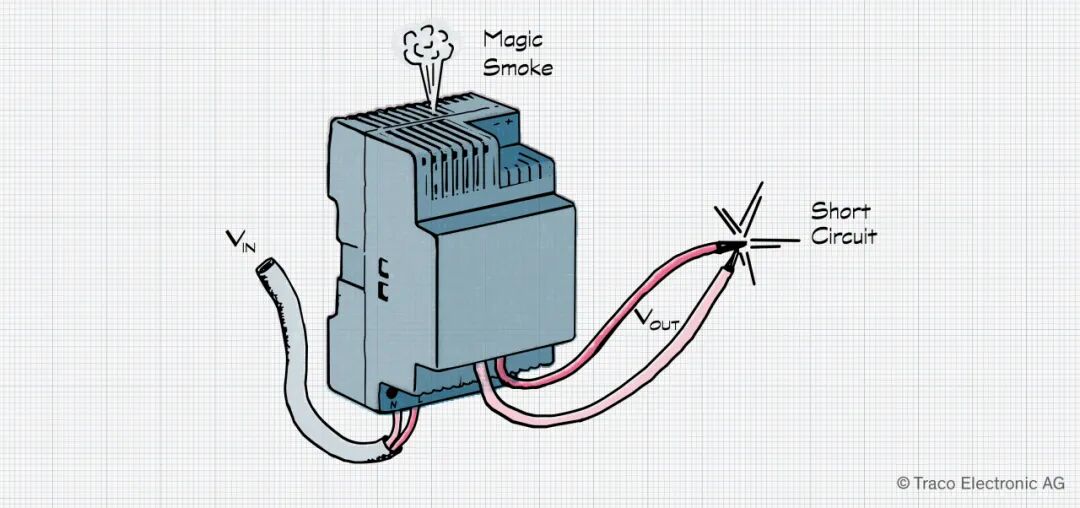

圖 1: 如果沒有合適的保護電路，短路會損壞電源。

從恒流限制、折返電流限制（fold-back current limitation）到打嗝模式（hiccup mode），電源保護方式多種多樣。但用戶并不一定能察覺到這些保護機制是否已被觸發，這使得故障診斷更加困難。此外，某些負載（如電容、電機）在某些條件下的電氣特性與短路類似，也可能誤觸保護機制。

恒流限制是如何工作的？

當發生短路時，采用恒流限制的電源會在輸出電流不變的情況下，將輸出電壓降至幾乎為零。實際測量時，可能會有幾毫伏的殘余電壓。在這種情況下，保護電路會確保電源的輸出晶體管不受損。設備可以無限期地承受此種狀態，確保即使在無人值守時也能安全運行。

務必了解的是，這與某些電源提供的“恒流過載保護”不同。數據手冊可能指定 “恒流模式” 的輸出電流為最大額定輸出的 105 – 130%，但長期在該條件下工作會損毀電源。

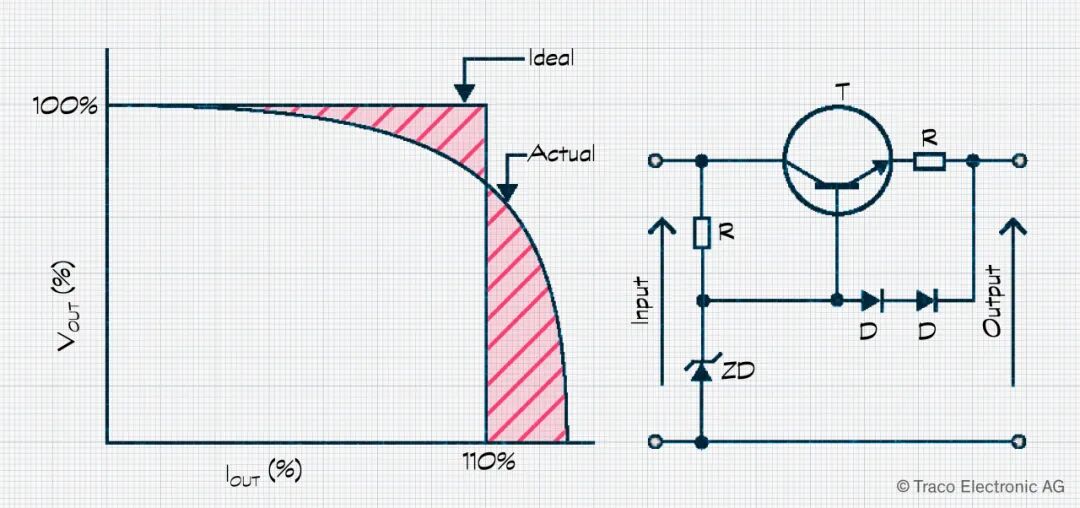

圖 2：限流電路持續輸出指定電流，同時將電壓降至接近零（左圖）。簡單的恒流限制電路（右圖）。

折返電流限制提供什么保護？

另一種保護機制是折返電流限制。一旦電流消耗超過預定值時，該機制就會降低電流與電壓。隨著電流消耗的增加，電流和電壓都會進一步降低。由于該機制尚未統一定義，電源設計人員可根據具體需求靈活實現。在查找此類設備故障時，由于電壓與電流值似乎偏離數據手冊的正常范圍，這可能會造成混淆。

假設應用的電流消耗經常超過額定最大電流，但其水平不足以被視作短路。在這種情況下，電源仍有永久性損壞或故障的風險。而在真正的短路條件下，相較于恒流限制方法，折返電流限制能為電源更好地保護輸出晶體管。

當發生短路時，采用恒流限制的電源會在輸出電流不變的情況下，將輸出電壓降至幾乎為零。實際測量時，可能會有幾毫伏的殘余電壓。在這種情況下，保護電路會確保電源的輸出晶體管不受損。設備可以無限期地承受此種狀態，確保即使在無人值守時也能安全運行。

務必了解的是，這與某些電源提供的“恒流過載保護”不同。數據手冊可能指定 “恒流模式” 的輸出電流為最大額定輸出的 105 – 130%，但長期在該條件下工作會損毀電源。

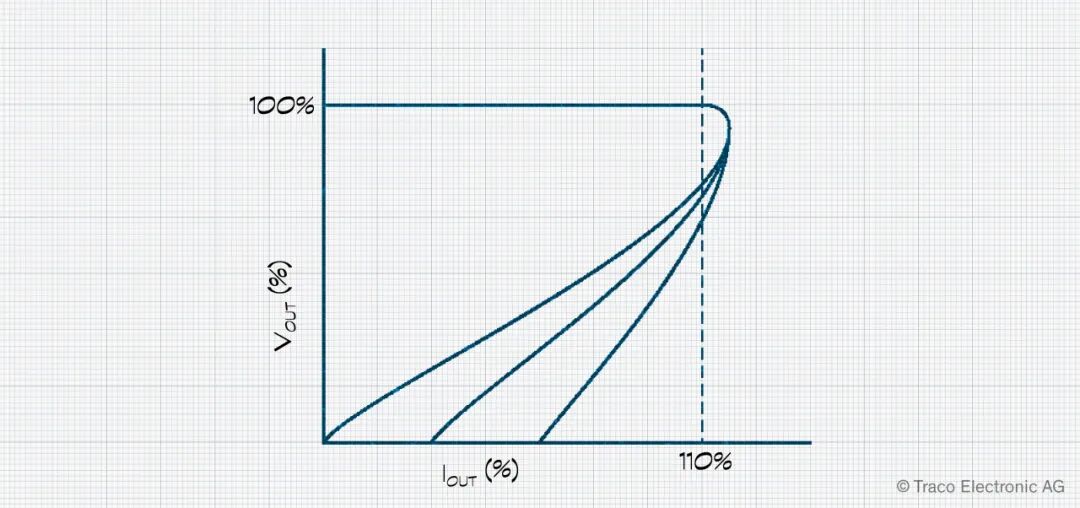

圖 3：折返限流可同時降低輸出電流與電壓，電壓降低的精確量可能有所不同，且沒有統一定義。

然而，非線性和非歐姆負載可能引發問題。此類負載產生的大浪涌電流可能會導致“鎖死”狀態，即電源進入限流狀態后無法自動退出的情況。

打嗝模式是如何保護電源的？

為了避免上述“鎖死”現象，一些設計采用數字控制的“打嗝模式”保護。顧名思義，一旦檢測到短路情況，電源會定期反復嘗試重啟其輸出。由于輸出電路已關閉，晶體管、MOSFET 和肖特基二極管等元件的熱過載風險顯著降低。同樣，與折返限流類似，打嗝模式也沒有實施標準，因此重啟嘗試的時間間隔可能從幾十毫秒到幾秒不等。

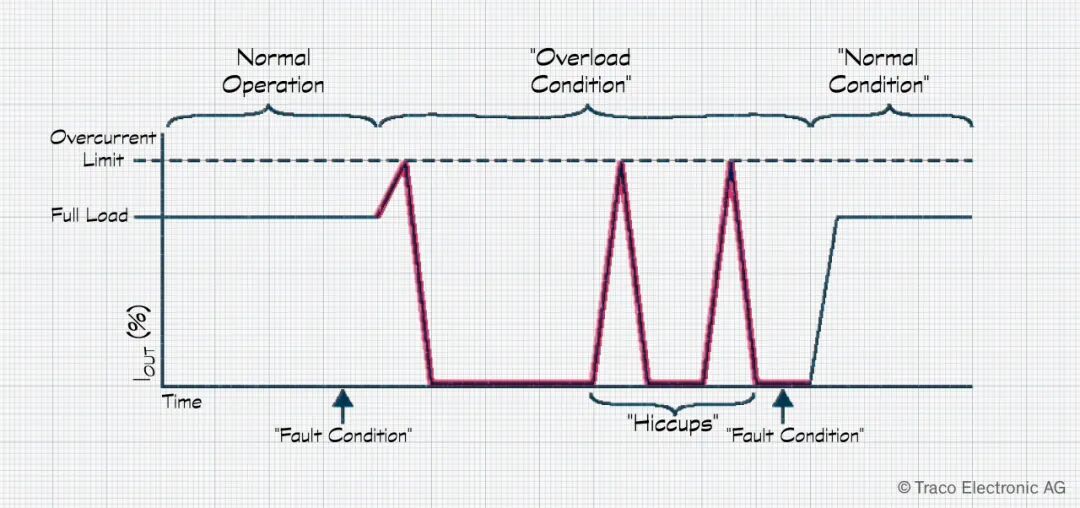

圖 4：打嗝模式通過在短路情況下關閉輸出來保護電源。然后，它會自動嘗試重啟。

我應該更換電源的內部保險絲嗎？

保險絲是保護電源輸出的另一種方式。但它們的規格選擇比較困難，因?yàn)檎缥覀兯?，并非所有的大電流狀態都意味著短路。一旦保險絲熔斷，就必須找到合適的替代品，而這可能并不總是唾手可得。這也是為什么電子保護機制是當今先進電源的標準配置。

電源會配有內部保險絲，旨在防止故障。但還是建議聯系供應商進行分析。切勿自行打開或改裝電源。

文章作者：Simeon Tremp，產品經理
