DRV8231器件是一個集成電機驅動器，具有N溝道H橋、電荷泵、電流調節和保護電路。電荷泵通過支持 N 溝道 MOSFET 半橋和 100% 占空比驅動來提高效率。

該DRV8231通過比較模擬輸入VREF和ISEN引腳上的電流檢測分流電阻兩端的電壓來實現電流調節功能。限制電流的能力可以顯著降低電機啟動和失速條件下的大電流。
*附件：drv8231.pdf

低功耗睡眠模式通過關閉大部分內部電路來實現超低靜態電流消耗。內部保護功能包括電源欠壓鎖定、輸出過流和器件過熱。

該DRV8231是引腳對引腳、可擴展 R 的器件系列的一部分 DS（開） 以及電源電壓選項，以最小的設計更改支持各種負載和電源軌。有關該系列中設備的信息，請參見第 5 節。在 ti.com 上查看有刷電機驅動器的完整產品組合。

特性

• N 溝道 H 橋有刷直流電機驅動器
• 4.5V 至 33V 工作電源電壓范圍
• 引腳到引腳，R DS（開） 、電壓和電流檢測/調節變體（外部分流電阻器和集成電流鏡）
  • DRV8870：6.5V 至 45V，565mΩ，分流器
  • DRV8251：4.5V 至 48V，450mΩ，分流
  • DRV8251A：4.5V 至 48V，450mΩ，鏡像
  • DRV8231：4.5V 至 33V，600mΩ，分流器
  • DRV8231A：4.5V 至 33V，600mΩ，鏡像
• 高輸出電流能力：3.7A 峰值
• PWM控制接口
• 支持 1.8V、3.3V 和 5V 邏輯輸入
• 集成電流調節
• 低功耗睡眠模式
  • <1μA（V時） 虛擬機 = 24伏，T J = 25°C
• 小封裝和占地面積
  • 帶 PowerPAD? 的 8 引腳 WSON，2.0 × 2.0 mm
  • 帶 PowerPAD? 的 8 引腳 HSOP，4.9 × 6.0 mm
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 自動重試過流保護 （OCP）
  • 熱關斷 （TSD）

參數

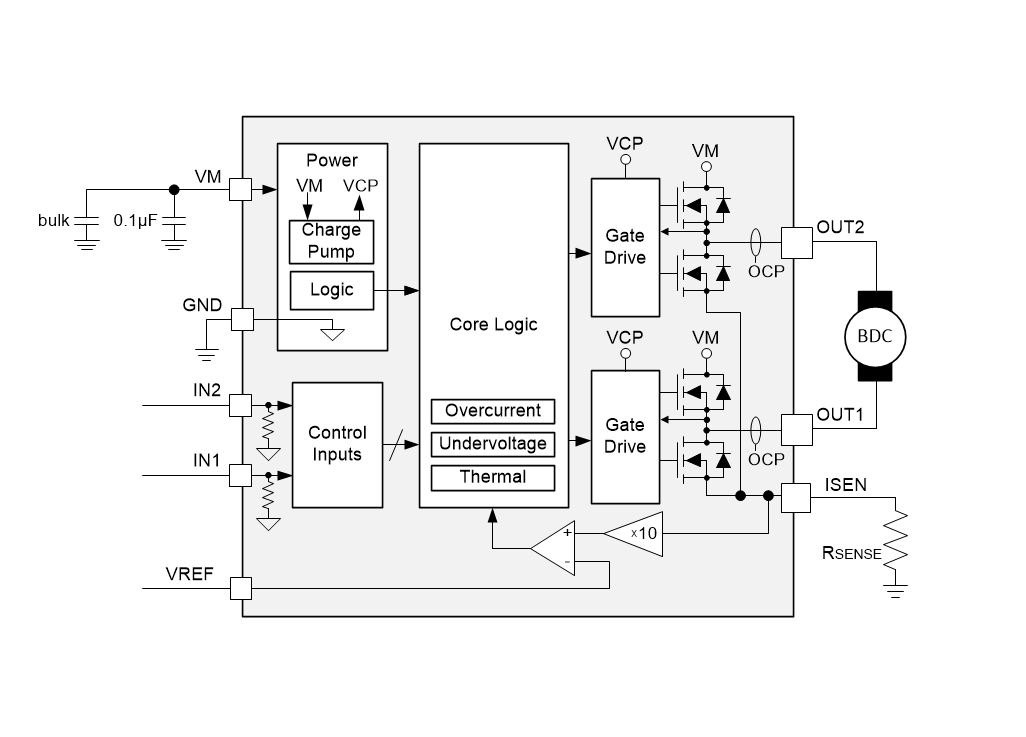

方框圖

?1. 產品概述?

DRV8231是德州儀器（TI）推出的集成電流調節功能的3.7A有刷直流電機驅動器，核心特性包括：

• ?寬電壓范圍?：4.5V至33V工作電壓，兼容12V/24V系統。
• ?高集成度?：內置N溝道H橋驅動，支持3.7A峰值電流，集成電荷泵（支持100%占空比）。
• ?電流調節?：通過外部檢流電阻（DRV8231）或內部電流鏡像（DRV8231A）實現精準限流。
• ?低功耗?：睡眠模式電流<1μA（典型值）。

?2. 關鍵特性?

• ?驅動能力?：3.7A峰值輸出電流，600mΩ RDS(on)（高/低側MOSFET）。
• ?控制接口?：支持1.8V/3.3V/5V邏輯輸入，PWM頻率最高200kHz。
• ?保護功能?：
  • 電源欠壓鎖定（UVLO）
  • 自動重試過流保護（OCP）
  • 熱關斷（TSD，170°C典型值）
• ?封裝選項?：8引腳HSOP（4.9×6.0mm）或WSON（2.0×2.0mm）帶散熱焊盤。

?3. 應用場景?

• ?家電?：洗衣機、咖啡機、吸塵器
• ?醫療設備?：呼吸機、手術器械
• ?工業?：ATM機、電動病床、健身器材
• ?繼電器驅動?：單/雙線圈鎖存繼電器

?4. 功能模塊?

• ?H橋控制?：支持正向、反向、制動（低側慢衰減）和滑行（高阻）模式。
• ?電流調節?：通過VREF引腳設置限流閾值（ITRIP = 10×VREF/RSENSE）。
• ?保護機制?：
  • OCP響應時間1.5μs，自動重試周期3ms。
  • TSD滯后40°C，防止頻繁觸發。

?5. 設計要點?

• ?自舉電容?：推薦0.1μF陶瓷電容（VM額定電壓）。
• ?布局建議?：
  • 功率回路最小化，散熱焊盤連接多層地平面。
  • 檢流電阻（RSENSE）需選用低電感、高功率規格。
• ?熱管理?：
  • HSOP封裝RθJA低至42.8°C/W（4層板設計）。
  • 瞬態熱阻抗ZθJA隨脈沖時間縮短顯著降低。

?6. 典型應用電路?

• ?電機驅動?：VM接12V-24V，ISEN引腳接0.1-0.5Ω檢流電阻。
• ?繼電器驅動?：OUTx直接驅動線圈，利用體二極管續流。
• ?堵轉檢測?：通過電流檢測放大器監控ISEN電壓。
