一、系統背景與重要性

鐵路信號機房是鐵路通信與列控系統的核心組成部分，承擔著列車運行控制、調度指令傳輸、信號聯鎖和通信交換等重要功能。隨著我國高速鐵路網和智能化鐵路系統的快速建設，信號機房內部設備數量激增，系統對電磁兼容性、供電安全性和防雷接地可靠性的要求愈加嚴格。

傳統防雷系統多依賴人工巡檢和周期性檢測，一旦接地電阻升高、接地線斷裂或雷電流未能有效泄放，可能導致信號中斷、控制系統死機甚至行車事故。因此，引入鐵路信號機房智能防雷接地監測系統，實現全天候在線監測、遠程告警和數據記錄，成為鐵路防雷技術發展的必然趨勢。

二、地凱鐵路信號智能防雷系統組成與工作原理

智能防雷接地監測系統由接地電阻在線監測單元、雷電流監測模塊、環境監測單元、通信上傳模塊和智能監控管理平臺五部分構成。

1. 接地電阻在線監測原理

系統通過電流注入法與相位差檢測技術相結合，在不影響正常運行的前提下，實時測量接地體的動態電阻值。典型參數：

測量范圍：0.01Ω～200Ω；

測量精度：±1%；

采樣周期：1~10分鐘可設；

報警閾值：≤4Ω（信號機房接地國標要求）。

通過電流源在地極間注入微弱交流信號（通常為1mA以下），系統檢測電壓差計算接地阻值，若阻值上升超過設定閾值（如4Ω或10Ω），系統立即發出預警信號。

2. 雷電流監測原理

采用羅氏線圈或開合式霍爾傳感器，實時監測通過接地引下線的雷電流波形與峰值。

測量范圍：0～100kA（8/20μs波形）；

峰值誤差：±5%；

響應時間：<1μs。

系統可自動記錄每次雷擊次數、波形曲線、雷電流方向及峰值數據，為后續防雷評估提供依據。

3. 環境與電源監測

監測機房內部溫濕度、電源狀態、SPD浪涌保護器狀態、電流泄放狀態等信息，確保防雷系統運行環境穩定。

4. 通信與數據傳輸模塊

系統支持RS485、以太網、4G/5G無線通信方式，可將監測數據上傳至鐵路防雷監控中心或綜合監控平臺（SCADA）。

通信協議一般遵循MODBUS-RTU/TCP標準，也可對接鐵路通信局自建的IEC104/OPC UA接口系統。

5. 智能監控平臺

后臺平臺具有數據趨勢分析、異常報警、歷史數據查詢、統計報表導出及遠程維護功能。

可通過網頁端或移動端App實現遠程查看各機房接地狀態、雷擊事件分布和設備健康狀況。

鐵路信號機房智能防雷接地監測系統 鐵路信號機房智能防雷接地監測系統

三、地凱智能防雷系統主要作用

實時監測接地系統健康狀態

持續采集接地電阻變化曲線，發現因腐蝕、松動或斷裂導致的接地性能退化。

記錄與分析雷電活動數據

自動記錄雷電流參數，為防雷設施檢修提供科學依據，優化SPD配置。

遠程報警與聯動控制

當系統檢測到接地異常、電阻超標或SPD失效時，立即通過短信、微信、聲光報警及監控中心提示等多渠道通知維護人員。

替代人工巡檢，降低運維成本

傳統鐵路信號機房通常半年至一年需人工檢測一次，而智能系統實現24小時無人值守監測，顯著減少人工巡檢頻率與維護投入。

符合鐵路電氣化標準與防雷規范

系統設計符合GB/T 21431-2015《建筑物防雷裝置檢測技術規范》、TB/T 2324-2019《鐵路防雷接地系統技術條件》以及GB/T 50065-2021《工業與民用接地設計規范》要求。

鐵路信號機房智能防雷接地監測系統 鐵路信號機房智能防雷接地監測系統

四、地凱科技鐵路智能防雷行業解決方案設計

1. 系統部署架構

在鐵路信號機房、通信基站、區間變電所、綜合維修中心等處部署以下結構：

接地電阻在線監測單元：接地母排端，實時監測接地阻值，精度±1%，范圍0~200Ω

雷電流傳感器：SPD與接地線間，采集雷電流峰值與波形 響應時間<1μs

SPD狀態監測模塊：配電柜內部，檢測浪涌保護器失效狀態，支持遙信輸出

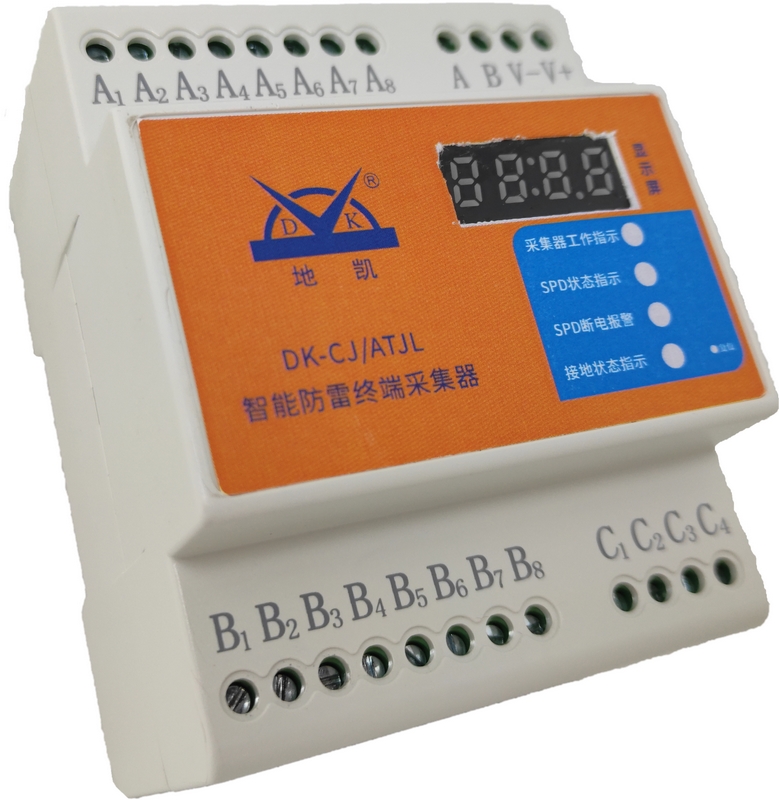

數據采集終端：信號機房主控柜，采集并上傳數據，MODBUS-RTU/TCP

中央監控平臺：鐵路通信段中心，數據匯總、分析與預警，支持多站點管理

2. 典型接線與布線方案

系統采用分布式接入 + 總線采集 + 遠程上傳方式。

接地監測模塊與雷電流傳感器接入RS485總線；

總線連接至數據采集主機；

數據經光纖或4G模塊上傳至中央服務器；

后臺平臺通過Web端實現統一監控。

3. 鐵路行業應用案例

在中國鐵路總公司電務段的多條高速鐵路（如京滬、成渝高鐵）中，均部署了智能防雷接地監測系統。部署后數據顯示：

接地異常預警準確率達98%；

年平均維護次數下降70%；

雷擊故障率降低80%以上；

設備運行穩定率提升至99.7%。

地凱防雷鐵路信號機房智能防雷接地監測系統的應用，不僅提升了鐵路通信信號系統的安全穩定性，也標志著防雷技術從“靜態防護”向“智能監測、動態管理”轉變。通過實時監測、精準預警和數據化管理，該系統有效保障了鐵路信號設備的安全運行，為智慧鐵路和數字化防雷體系建設提供了堅實的技術支撐。
