在當今高度競爭的電子產品制造行業，自動化測試設備(ATE)已成為保障產品質量、提升生產效率的關鍵因素。

某智能電子產品制造企業，在生產其新產品智能電動汽車鑰匙需要監測開機電壓、電流和休眠關機電流，對測量電流的分辨率和精度有很高的要求。需要測試的項目包括：開機電壓: 10V – 16V；開機電流: 1mA – 25mA；休眠電流: 1.0μA – 10.0μA；關機電流: 1.0μA – 5.0μA；精度0.1μA。

一、企業解決方案

01解決方案：集成福祿克8808A到ATE測試站

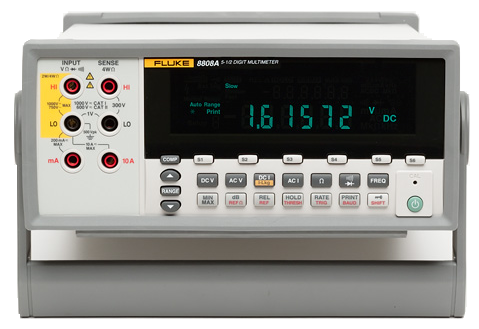

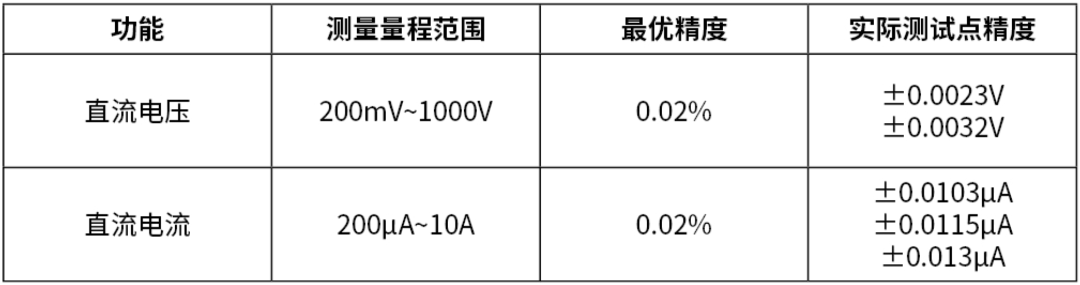

企業在的ATE測試站中，根據測試需要選擇了使用福祿克8808A作為核心測量?jī)x表，其電壓測量量程范圍從200mV至1000V精度可達到0.015%，電流測量量程范圍從200μA至10A；分辨率可達到1nA，在關鍵電流測試環節1.0μA、5.0μA、10.0μA測試點，8808A測量精度可達到0.02%。

02測試系統架構如下：

核心儀表：Fluke 8808A (8-10臺/測試臺)

控制單元：PC/工控機 + 測試軟件

開關系統：矩陣開關，負責將8808A連接到待測產品的不同測試點

程控電源：為待測產品提供激勵電源

二、福祿克 8808A 的特色功能

01高精度測量：

采用精密測量電路與高穩定性元器件，直流電壓測量精度可達0.015%，直流電流測量精度可達0.02%。這一高精度特性在ATE測試產線中至關重要，能精準判斷產品電氣參數是否達標，有效避免因測量誤差導致的誤判。

02豐富的測量功能：

支持電壓、電阻、電流、頻率等多種測量功能，并具備自動量程切換、峰值保持、相對測量、最大/最小值記錄等實用功能。這些功能滿足了ATE測試產線對不同類型電氣參數測試的多樣化需求，無需頻繁更換測試設備。

03微小電流測量?jī)?yōu)勢：

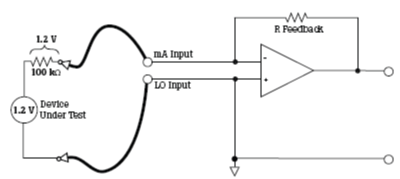

運用低電阻運算放大器和I/V轉換技術，消除負載電壓，減少小電流測量誤差，可準確測量敏感的低電流，分辨率高達1nA。這一特性在測試智能穿戴設備等對功耗要求嚴格的產品時，能夠精準測量其在不同工作狀態下的電流，確保產品功耗符合設計標準。

04獨特的雙顯示屏設計：

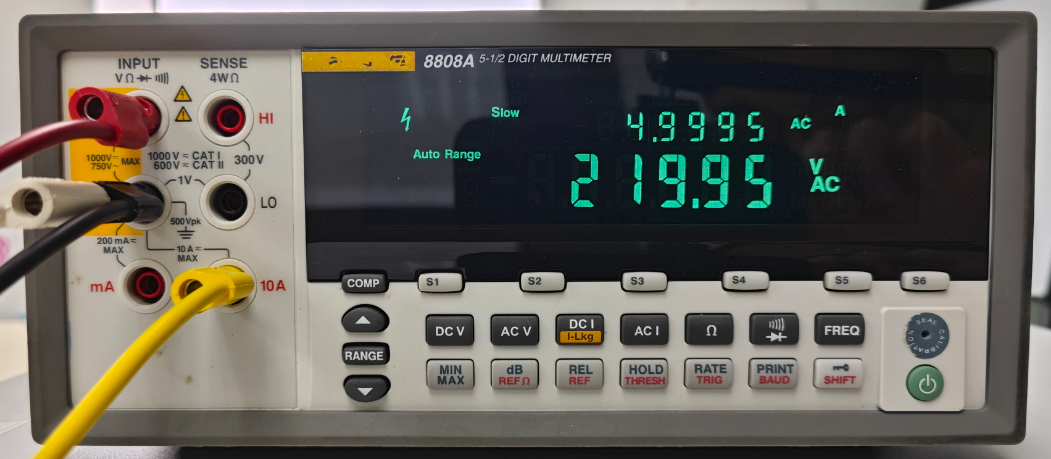

可同時測量來自一條線路中的兩種不同參數，如在測試電源電路時，能同時顯示電壓和電流，方便工程師快速分析電路工作狀態，及時發現潛在問題，極大地提高了測試效率。

052x4線電阻測量技術：

僅需兩根測試線便可執行四線電阻測量，提高了分辨率和準確度，同時解決了在測量微型表面貼裝元件和狹小空間分立元件時連接困難的問題，為ATE測試產線的自動化測試提供了便利。

三、總結

福祿克8808A數字多用表在企業ATE測試產線的應用取得了顯著成效，通過精準的測量、豐富的功能以及高效的測試流程，為產品質量控制和生產效率提升提供了有力支持。在電子產品制造技術不斷演進的背景下，福祿克8808A這樣的先進測試設備將持續助力企業在激烈的市場競爭中保持優勢地位，為行業的發展樹立了良好的典范。
