前言

在石油、化工、水利等流程工業領域，對管道流體過程參數的實時、高精度監測，是保障生產安全、提升運營效率與實現精確計量的基石。監測的核心目標在于精準捕捉包括瞬時壓力、壓力波動/脈動、最大/最小工作壓力、差壓、瞬時流量、累計流量、溫度及振動在內的關鍵物理量，從而構建起管道系統運行的“生命體征”。

然而，當監測距離延伸至千米級別時，傳統的分散式數據采集與傳輸方案面臨嚴峻挑戰。

如：信號衰減、布線復雜、成本高昂、數據不同步等一系列問題，使得“實時、高精度、全覆蓋” 的監測目標難以實現。

項目解決方案

為攻克傳統監測方案在千米級管道上面臨的信號衰減、布線復雜與數據同步難等核心痛點，我們提出一套基于光纖傳感與傳輸技術的一體化監測系統。

該系統成功將高精度、實時化的監測能力有效延伸至2000米及以上的超長距離，實現了從數據采集到智能診斷的全流程閉環。

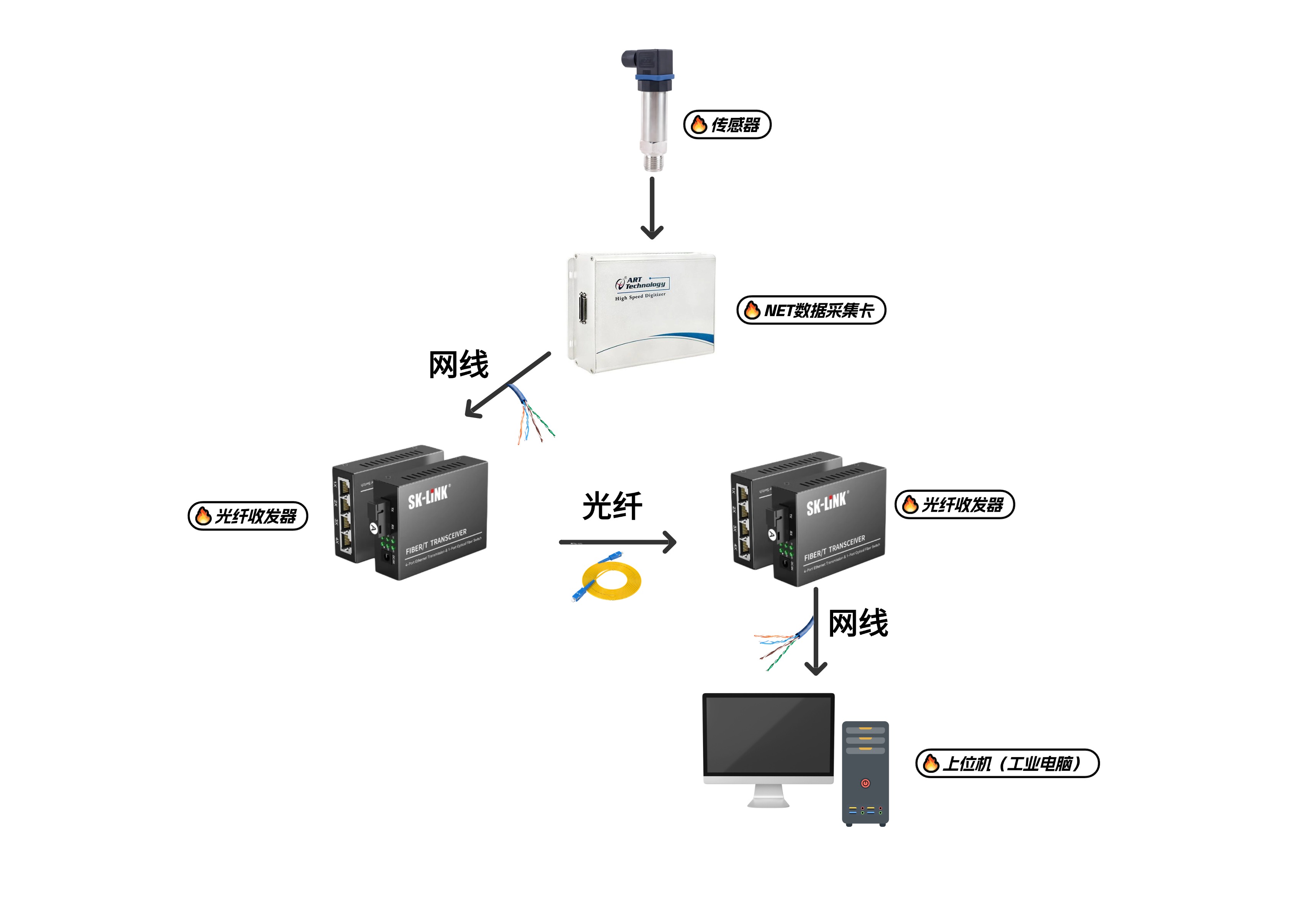

系統核心架構

本方案采用“前端感知-中心解析-光纖傳輸”的三層架構，確保數據流的無縫銜接與高保真?zhèn)鬏敗?/p>

前端高精度采集單元（部署于管道現場）

環狀傳感陣列：

緊密貼合于管道監測點，負責對壓力、流量、溫度、振動等物理信號進行監測，并通過自身將其變送為模擬量信號輸出至采集設備，精準捕捉管道動態。

NET數據采集卡：

不僅是系統的數據樞紐，更是確保整個長距離監測系統數據精準性與時效性的基石。

·高精度同步時鐘源：

內置高穩定時鐘基準，從源頭抑制因時鐘漂移引起的誤差累積。

·多通道嚴格同步：

所有通道同一采樣時鐘，實現不同監測點（如壓力、溫度、振動）的嚴格同步采集。保證了所有數據在時間軸上完全對齊。

高速光纖傳輸鏈路

光纖收發器：現場端收發器將采集卡輸出的電信號轉換為光信號；中控室端收發器則將光信號還原為電信號，實現光電無縫轉換。

單模光纖憑借其極低信號衰減與超高帶寬特性，輕松實現無中繼、零損耗、高速數據傳輸。

后端智能控制中心

上位機（工業電腦）：接收來自2000米外的實時數據流。操作人員在此進行系統控制、數據可視化，并基于二次開發平臺運行高級診斷算法，實現對管道缺陷的精準定位、定量評估與風險預警。

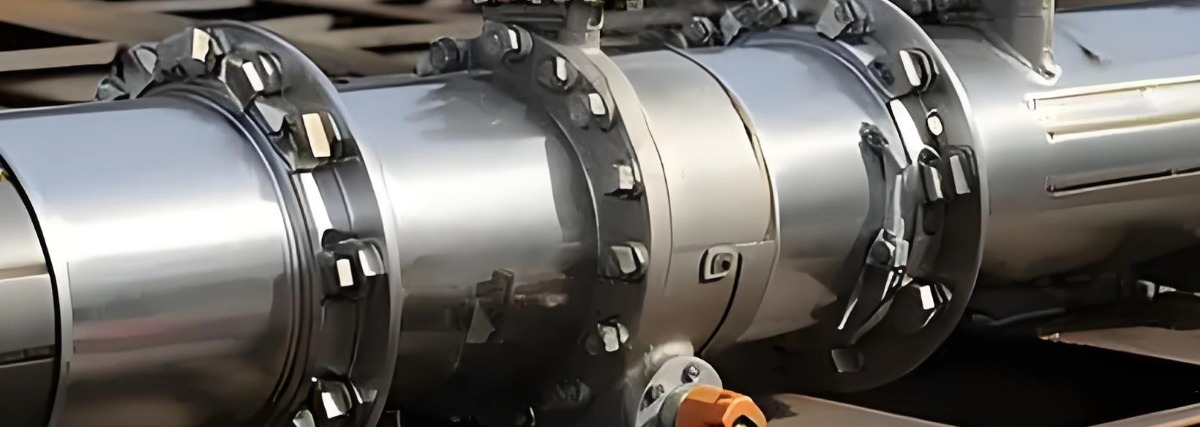

典型適用場景

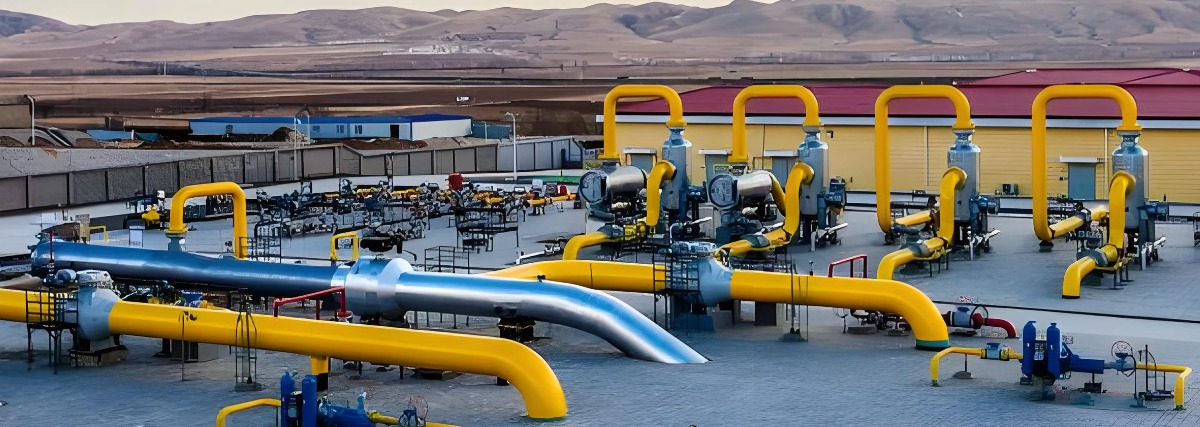

石油天然氣長輸管道：精準監測管道外壁腐蝕、內壁結蠟、焊縫裂紋等缺陷，從源頭避免泄漏引發的安全與環境事故。

跨區域市政供水/排水管網：針對埋地敷設的主干管道，有效監測接口滲漏、管體破裂等問題，保障民生基礎設施穩定運行。

工業長輸工藝管道：酸堿介質輸送管道，監測壁厚腐蝕、管道變形等缺陷。
