隨著嵌入式設備對圖形用戶界面（GUI）的需求不斷提升，選擇一款高效、輕量且易于移植的GUI框架已成為項目開發中的關鍵環節。LVGL與Qt作為嵌入式領域廣泛使用的兩種GUI解決方案，在架構設計、資源占用及適用場景等方面存在明顯區別：

LVGL是一款專為嵌入式及資源受限設備設計的輕量級開源圖形庫。其具備高度模塊化特性，內存占用極低，支持多種顯示與輸入設備驅動，并可在無操作系統環境下運行，尤其適合對性能、功耗和成本有嚴格要求的嵌入式應用場景。

Qt是一套功能豐富的跨平臺應用開發框架，除GUI組件外，還提供網絡、數據庫、多媒體等完整功能模塊。盡管Qt for Embedded Linux功能全面，但其通常需要更多的系統資源，更適合硬件資源較為充裕的嵌入式平臺，例如工業人機界面（HMI）、車載信息娛樂系統等。

本文將以L(fǎng)VGL8.2版本的移植為例，旨在為開發者提供一套清晰實用的輕量化圖形界面移植指南，幫助用戶快速構建流暢、美觀的嵌入式圖形應用。

一、源碼獲取來源

git clone -b release/v8.2 https://github.com/lvgl/lv_port_linux_frame_buffer.git git clone -b release/v8.2 https://github.com/lvgl/lvgl.git git clone -b release/v8.2 https://github.com/lvgl/lv_drivers.git

將lvgl和lv_drivers文件夾拷貝到lv_port_linux_frame_buffer文件夾下。

二、相關文件修改

注意：分辨率設置以板卡默認適配的MIPI屏幕規格為準進行修改。

2.1修改lv_port_linux_frame_buffer/lv_conf.h文件

elf@ubuntu:~/work/lvgl8.2$vi lv_port_linux_frame_buffer/lv_conf.h

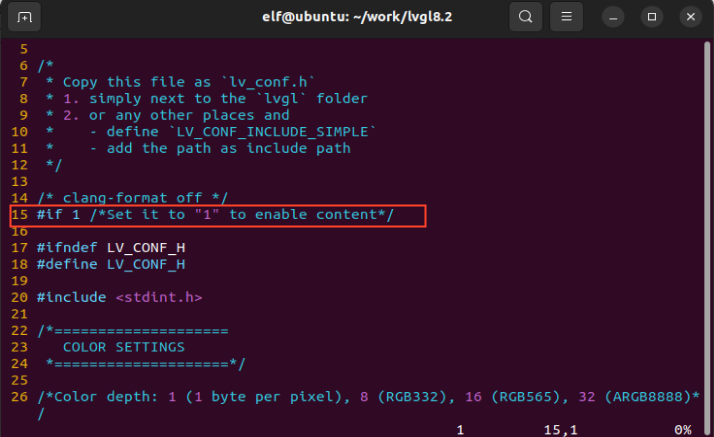

修改第15行， 使能該文件；

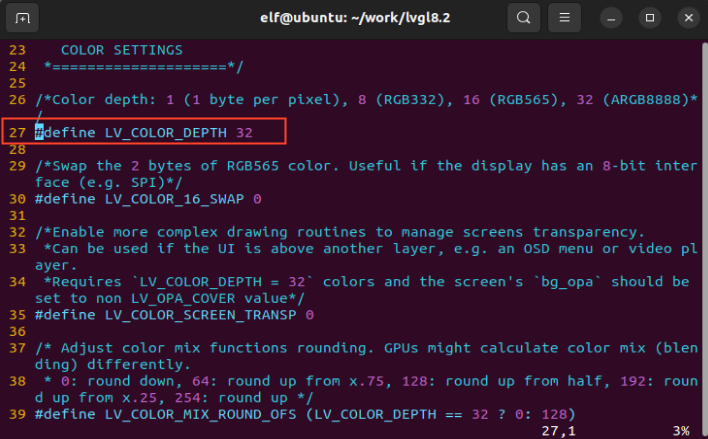

修改第27行，修改顯示顏色位深；

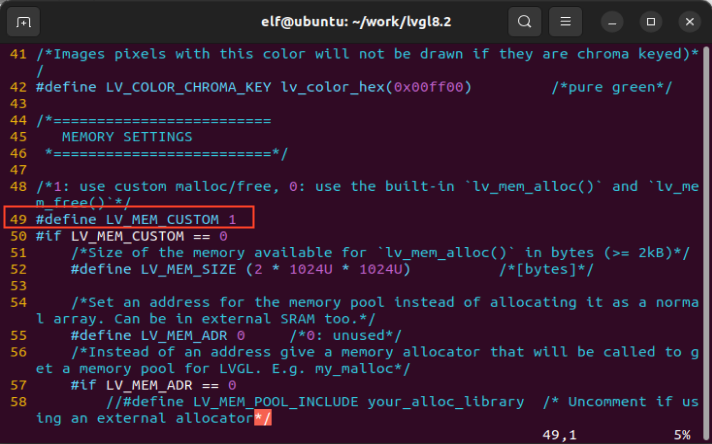

修改第49行，使能顯存分配；

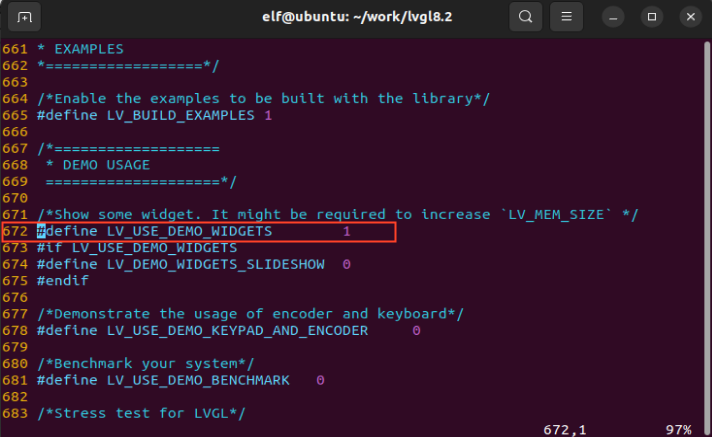

修改第672行，使能編譯demo；

2.2 修改lv_port_linux_frame_buffer/lv_drv_conf.h文件

elf@ubuntu:~/work/lvgl8.2$vi lv_port_linux_frame_buffer/lv_drv_conf.h

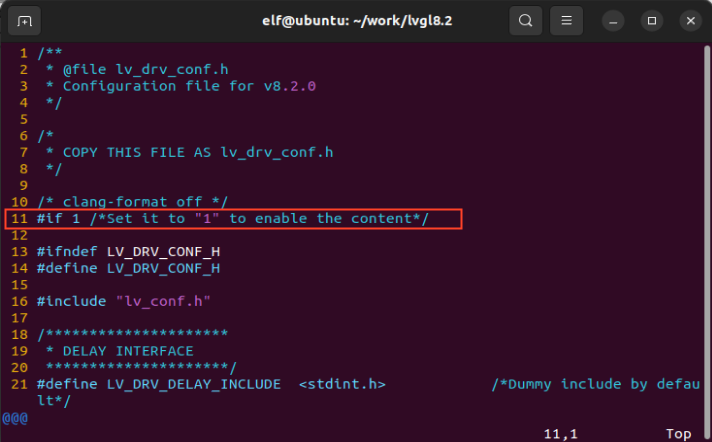

修改第11行，使能該文件；

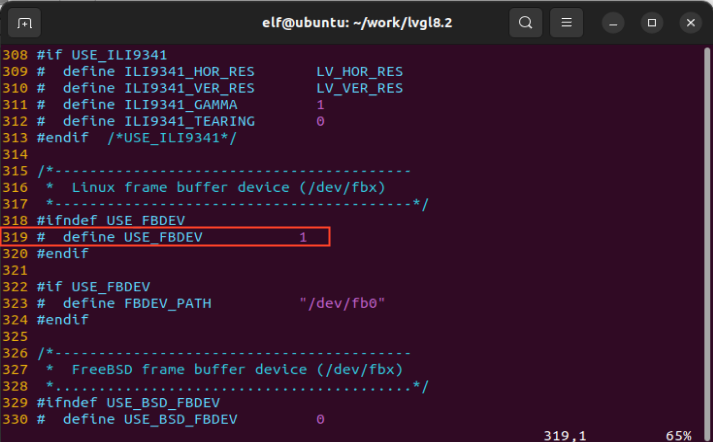

修改第319行，使能fb顯示；

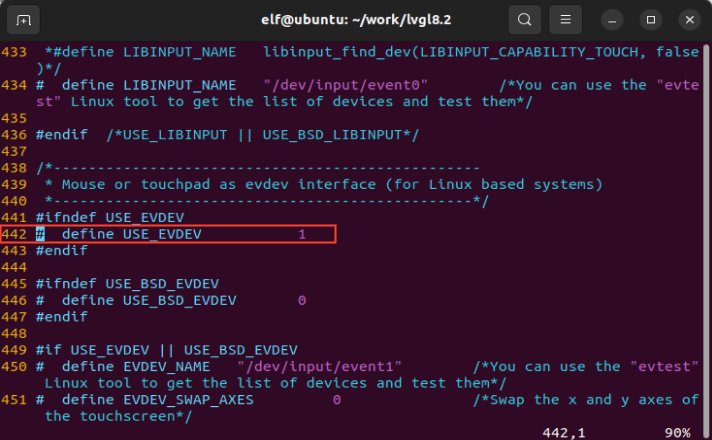

修改第442行，使能觸摸板觸摸；

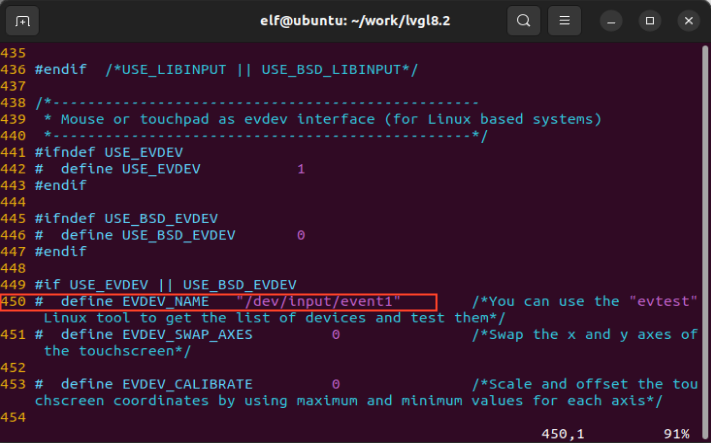

修改第450行，綁定觸摸事件，可以通過evtest命令查看屏幕對應的觸摸節點，輸入evtest，輸入指定編號，觸摸屏幕會有坐標點顯示到調試串口；

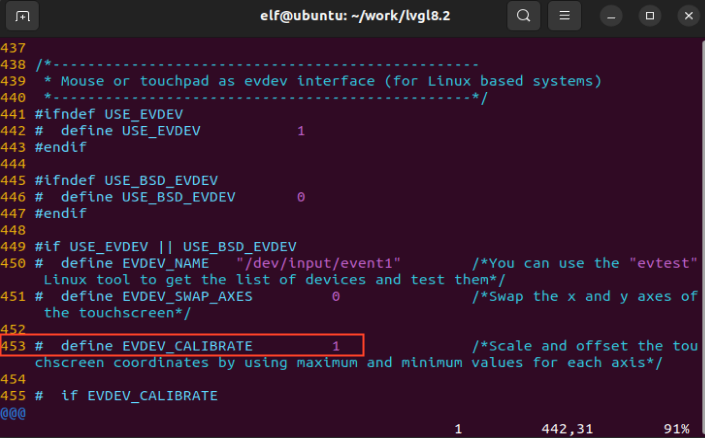

修改第453行，使能屏幕分辨率配置；

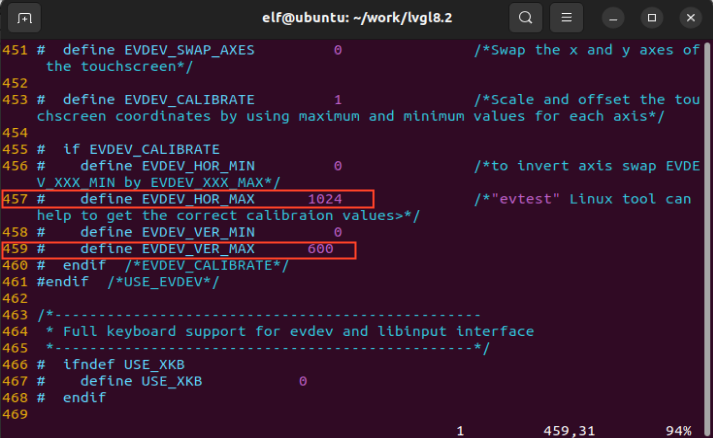

修改第457行、459行，指定屏幕水平像素和垂直像素；

2.3 修改lv_port_linux_frame_buffer/main.c文件

elf@ubuntu:~/work/lvgl8.2$vi lv_port_linux_frame_buffer/main.c

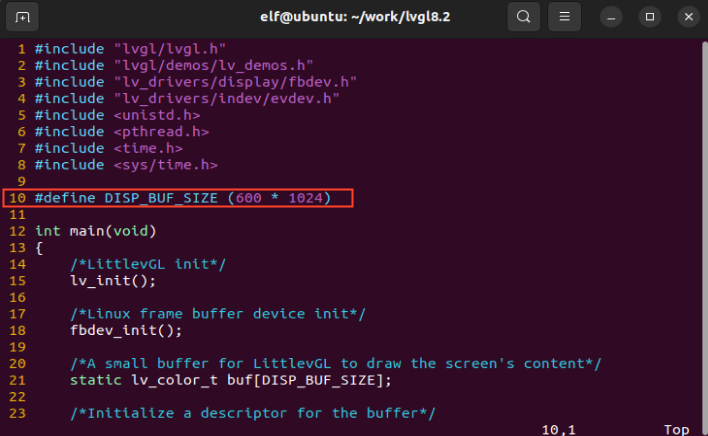

修改第10行，指定顯存大小；

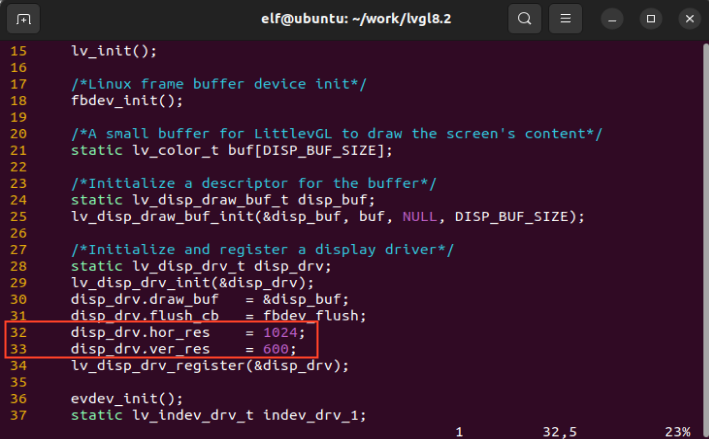

修改第32行、33行，指定屏幕分辨率；

2.4 修改lv_port_linux_frame_buffer/Makefile文件

elf@ubuntu:~/work/lvgl8.2$vi lv_port_linux_frame_buffer/Makefile

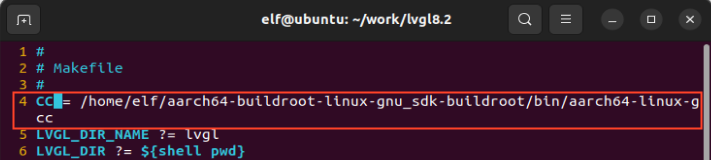

修改第4行，指定交叉編譯器；

修改第7行，用#號注釋掉后面內容；

三、源碼編譯

在lv_port_linux_frame_buffer目錄下執行make -j4編譯源碼；

elf@ubuntu:~/work/lvgl8.2$ cd lv_port_linux_frame_buffer/ elf@ubuntu:~/work/lvgl8.2/lv_port_linux_frame_buffer$ make -j4

最后會在lv_port_linux_frame_buffer目錄下生成demo可執行文件；

elf@ubuntu:~/work/lvgl8.2/lv_port_linux_frame_buffer$ls demo demo

四、測試

使用u盤拷貝demo到開發板中；

關閉掉Weston桌面；

root@elf2-buildroot:~#/etc/init.d/S49westonstop

運行demo應用；

root@elf2-buildroot:~# ./demo

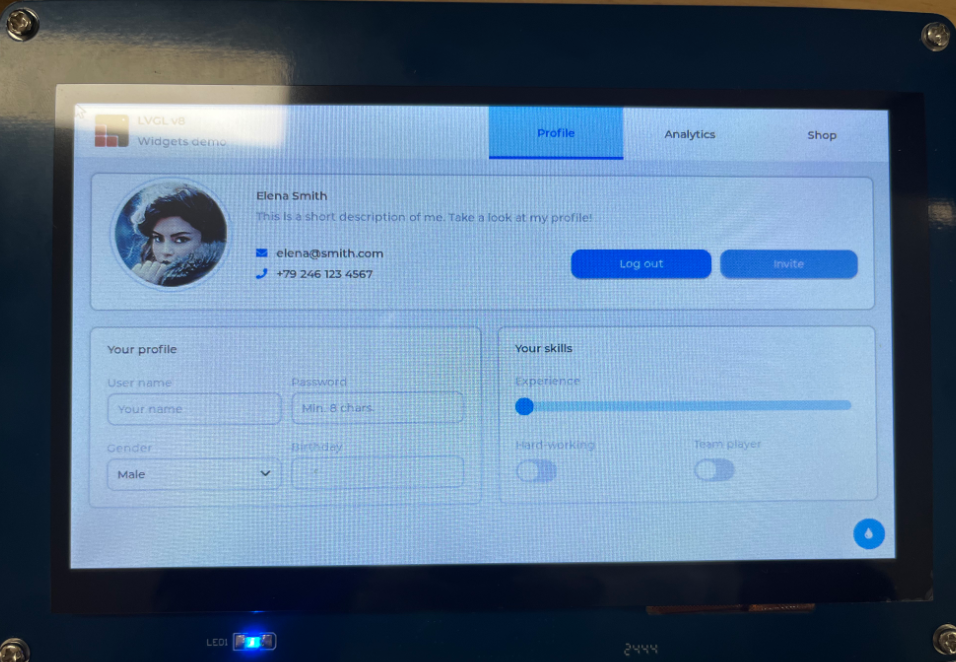

顯示效果如下：
