ZYNQ SoC 的 PS (Processing System) 和 PL (Programmable Logic) 之間的數據交互是系統設計的核心，以下是主要的交互方式及其特點：

一、AXI 總線接口

1. AXI4 高性能接口

AXI4 (AXI4-Full)

用于高性能內存映射通信

支持突發傳輸，數據位寬通常為32/64/128/256/512位

典型應用：大數據量傳輸，如視頻流、DMA傳輸

配置：通過HP (High Performance) 或 ACP (Accelerator Coherency Port) 端口

參考學習：ZYNQ AXI4 FDMA內存讀寫

https://leeefpga.blog.csdn.net/article/details/139261530

AXI4-Lite

簡化版AXI，用于寄存器級訪問

不支持突發傳輸，每次傳輸1個數據

典型應用：控制寄存器訪問、狀態監控

配置：通常通過GP (General Purpose) 端口

如 axi_gpio

參考學習：ZYNQ AXI GPIO

https://leeefpga.blog.csdn.net/article/details/136880196

ZYNQ 自定義AXI接口 IP(PWM)

https://leeefpga.blog.csdn.net/article/details/136940289

AXI4-Stream

無地址的流式數據接口

高性能連續數據傳輸

典型應用：視頻流、ADC/DAC數據流

參考學習：ZYNQ VDMA IP學習

https://leeefpga.blog.csdn.net/article/details/140988072

2. 專用AXI端口

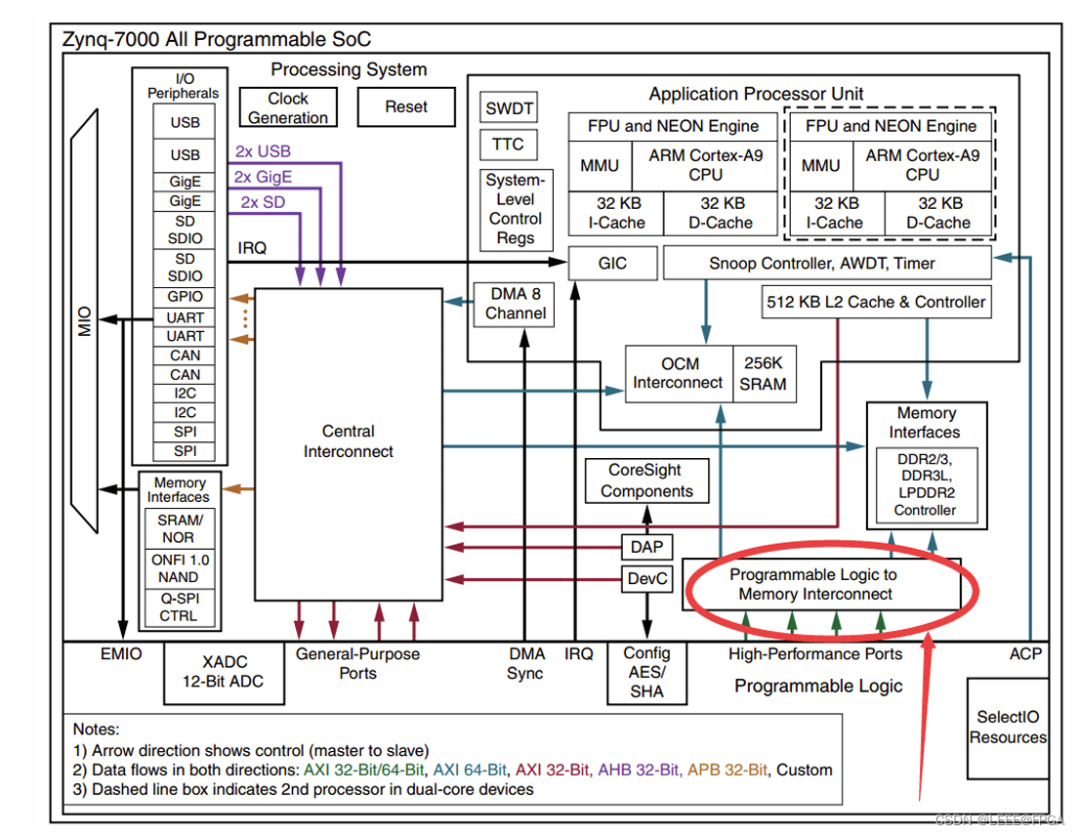

HP端口 (High Performance)

4個HP端口(PS→PL)

支持64位數據寬度，最高可達1500MB/s(每個端口)

帶FIFO緩沖，適合大數據量傳輸

ACP端口 (Accelerator Coherency Port)

1個ACP端口(雙向)

保持與CPU緩存一致性

適合需要與CPU緊密協作的加速器

參考學習：ZYNQ–PL讀寫PS端DDR數據

https://leeefpga.blog.csdn.net/article/details/138107870

GP端口 (General Purpose)

4個主端口(PS→PL) + 2個從端口(PL→PS)

32位數據寬度，性能較低

適合控制信號和少量數據傳輸

二、非AXI接口方式

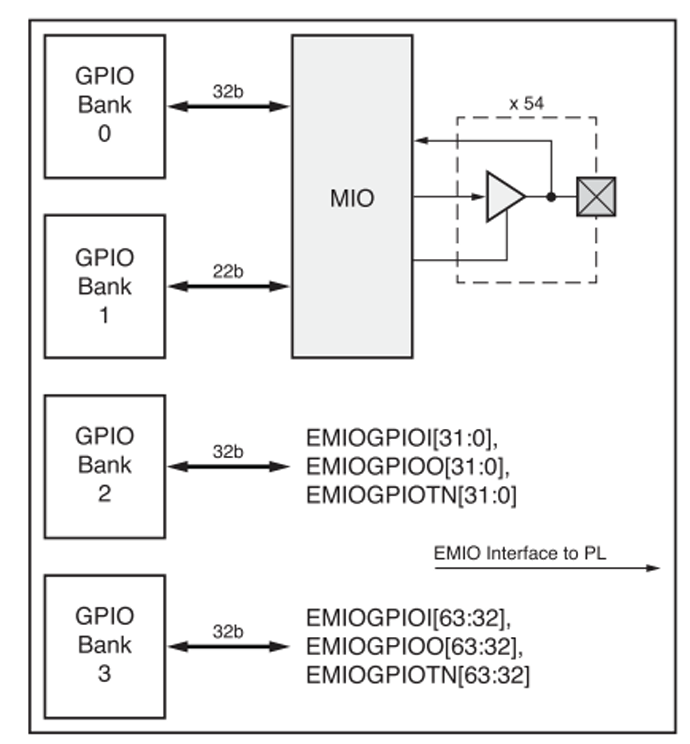

1. EMIO (Extended Multiplexed I/O)

通過PS的I/O外設擴展至PL

支持GPIO、SPI、I2C、UART等外設接口

特點：配置靈活，但帶寬有限

參考學習：ZYNQ學習(01) EMIO MIO

https://leeefpga.blog.csdn.net/article/details/136846551

ZYNQ PS端UART數據收發

https://leeefpga.blog.csdn.net/article/details/137007431

ZYNQ I2C 通信例程–EEPROM

https://leeefpga.blog.csdn.net/article/details/139081862

2. 中斷機制

PL→PS中斷

通過IRQ_F2P[15:0]引腳

支持電平觸發和邊沿觸發

可用于事件通知、異常處理

參考學習：ZYNQ PL 中斷請求

https://leeefpga.blog.csdn.net/article/details/134641174

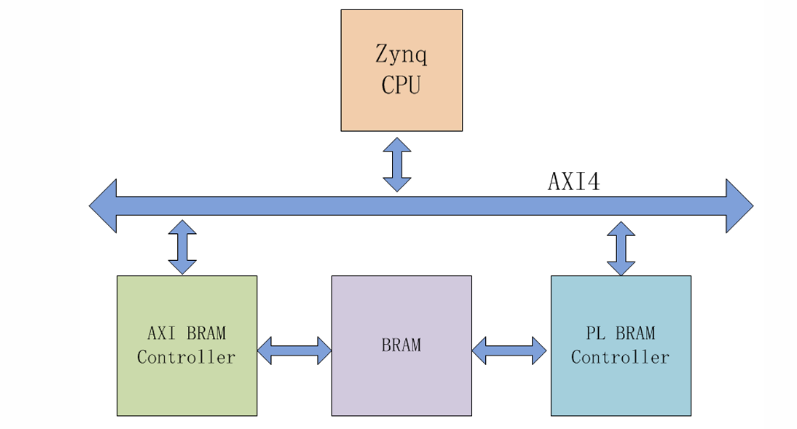

3. BRAM (Block RAM) 共享

通過PS和PL共享的片上存儲器

高速低延遲訪問

需要手動管理同步機制

參考學習：

ZYNQ BRAM實現PS與PL數據交互

https://leeefpga.blog.csdn.net/article/details/138116215

參考學習：ZYNQ EMIF進行PS與PL間的數據交互

https://leeefpga.blog.csdn.net/article/details/139289112

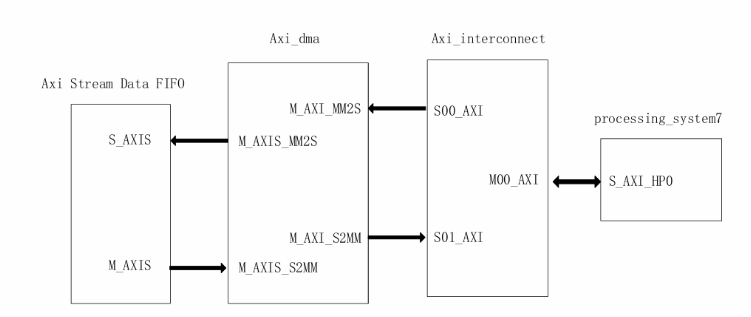

4. DMA傳輸

AXI DMA IP

支持內存與PL間高效數據傳輸

可配置為Scatter-Gather模式

減輕CPU負擔，提高吞吐量

參考學習：ZYNQ DMA環通測試

https://leeefpga.blog.csdn.net/article/details/138147558

三、選擇指南
