為實現更高性能目標，AI與HPC芯片設計正加速向芯粒架構演進。但是傳統單片機SOC已經很難在尺寸上繼續擴張，異構集成已成為推動半導體創新的核心動力。然而，它也增加了芯片設計的復雜性，需要更先進的測試方法和經過改進的自動化測試設備（ATE），才能保持信號的完整性、準確性和性能。

隨著半導體復雜性的增加，器件的結構測試變得更具挑戰性，既要求配備高帶寬測試數據接口進行高速測試、確認真正良裸晶粒（KGD），也要在合理的時間范圍內實現高測試覆蓋率和低DPPM數。在將芯粒集成到復雜的異構集成封裝中之前，必須確保單個芯粒達到最高測試覆蓋率，否則將導致將多個芯粒封裝到一起時遇到良率問題。

測試復雜器件時必須用到的向量數量大幅增加，而用于執行測試的通用IO（GPIO）引腳數量其實非常有限。GPIO速度限制了測試數據吞吐量，降低了有效測試當今設計時的整體覆蓋率，盡管傳統的高速I/O協議（PCIe/USB）滿足帶寬要求，但它需要昂貴的硬件設置。

復雜的異構芯片導致測試成本不斷增加

HPC和AI計算芯片的功能變得越來越復雜，驗證步驟的數量也隨之顯著增加。在IO引腳數量有限的場景下，驗證時間成為關鍵瓶頸，不僅會延長開發周期，更使測試成本居高不下。

高帶寬測試訪問端口的可用性有限，尤其是在Multi-Die設計中，這凸顯了對特定IO的需求——既要求其運行速度遠高于傳統GPIO，不能增加額外的硬件，也不能讓支持初始化/校準順序的接口協議變得更復雜，同時更要兼容先進制程的信號完整性要求。

為應對種種挑戰，新思科技優化了高速測試GPIO（HSGPIO）設計，可滿足這些高速測試要求。新思科技的這款多功能產品確保單個IO可以根據其在制造過程中作為“測試端口”的用途進行多路復用；支持調試期間的“高速時鐘觀測”；在量產階段還可以配置為“GPIO”。這種創新設計可以有效支持全面測試需求，在業內獨樹一幟。

高速測試IO有利于實現簡單可靠測試

與其他測試IO相比，新思科技高速測試GPIO IP大幅提高了數據速率，可以高效匹配先進測試設備的需求，支持無協議要求的高速可靠性測試。其主要優勢還表現在可以簡化測試過程，免除了初始化、校準或訓練序列等環節。經過精心設計，其IO在最大速率下仍能保障穩定性和信號完整性。

此外，該解決方案節省了GPIO模式和非測試場景下消耗的能源，這種超低功耗特性對于HPC應用至關重要。單端IO設計有助于實現小尺寸、低成本解決方案。得益于其可擴展性，HSGPIO的實現高度靈活，對IO的數量或位置布局沒有限制，可以放置在芯片的左側、右側或周圍。這種靈活性讓IO可以更緊臨被測電路，從而提高驗證效率和便利性。

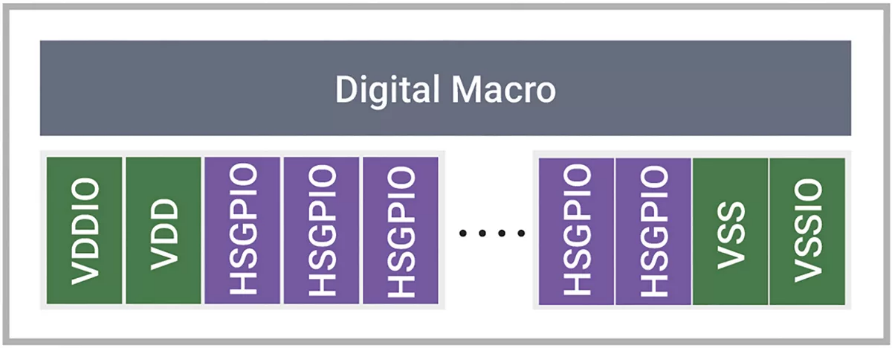

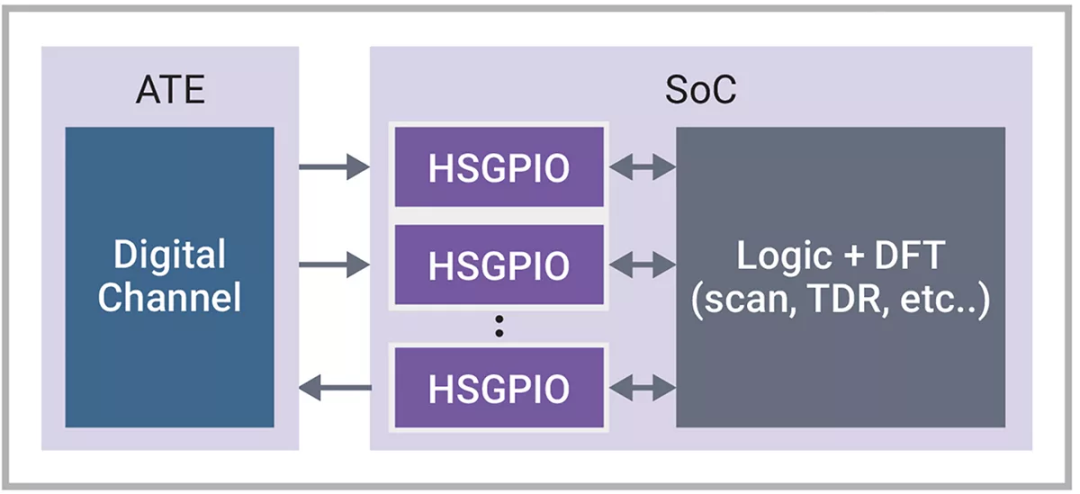

▲圖1：用于測試和實施的新思科技高速測試GPIO（HSGPIO）

通過多種模式增強IO性能并優化功耗

在向芯粒架構演進的過程中，許多常規高速接口在單個芯粒上的可用性顯著降低。UCIe等Die-to-Die接口負責處理芯粒之間的通信，并占用了大多數連接端口，導致可用于外部測試的接口數量變得有限。考慮到封裝引腳非常寶貴，在現場操作中，新思科技高速測試IO支持重復使用與低功耗GPIO相同的高速測試引腳。該解決方案用途廣泛，支持各種測試場景，包括BIST和掃描測試，測試覆蓋率非常高。此外只需要一個單端PAD即可進行信號傳輸和測試?？傊?，相關設計可以簡化電路板布局，有效減少PAD數量，提高利用率。

該架構不僅保障了高效的測試性能，還增強了SoC驗證階段的可測試性和可維護性：

測試：高速測試IO在制造過程中充當測試端口，在ATE和SoC之間傳輸高達3GBPS的數據，適配裸片（晶圓級）和封裝級測試要求

觀測：IO可復用為參考驗證平臺（RVP）板上的高速時鐘觀測器，以便觀測CLK

節能模式：同一端口在量產環節可配置為GPIO，常規工作頻率高達200MHz，支持低功耗模式

結語

隨著SoC復雜性的增加，解決測試中的挑戰已成為保障功能性和高產量的關鍵。新思科技高速測試IO IP采用創新設計，在有限的封裝引腳下支持高速測試，在量產模式下實現了低功耗GPIO，有助于高速、高效地測試復雜半導體。相關產品不僅大幅縮短測試時間，更在先進ATE測試儀上實現了高吞吐量，無需復雜的接口協議，同時仍能滿足嚴苛的高速要求。新思科技IO團隊將持續為臺積公司的先進節點提供高速測試IO IP支持。
