STMicroelectronics STEVAL-TO240SCR評估板是一款即用型接口板，配備STTN6050H-12M1Y 60A雙向晶閘管。STTN6050H-12M1Y是一款符合汽車級標準的60A、1200V晶閘管，采用表面貼裝式ACEPACK SMIT封裝。該板通過現有散熱器和與TO-240模塊相似的螺絲連接，對ACEPACK SMIT封裝進行評估。

數據手冊：*附件：STMicroelectronics STEVAL-TO240SCR 評估板數據手冊.pdf

STMicroelectronics STEVAL-TO240SCR評估板配備四個卡扣式連接器，可直接使用連接于TO240封裝中的驅動導線。這款設備能夠提供高達600A的浪涌峰值電流，其過電壓耐受能力VDSM 最高可達到1400V。此外，該板在TAB至引線之間實現了4mm的優化爬電距離。引線至引線爬電距離為6.9mm。

STEVAL-TO240SCR板作為SKKT、MCMA和VSKT雙向SCR系列的替代方案而設計。

特性

• 準備好測試TO-240接口板
• 與TO-240 SCR模塊引腳分配相同
• 可輕松安裝在現有的TO-240散熱器上
• 與TO-240相同的熱阻（結到殼）性能
• 比TO-240更薄的外形尺寸
• 大電流能力
• ACEPACK SMIT兼容自動SMD組裝

主要組件

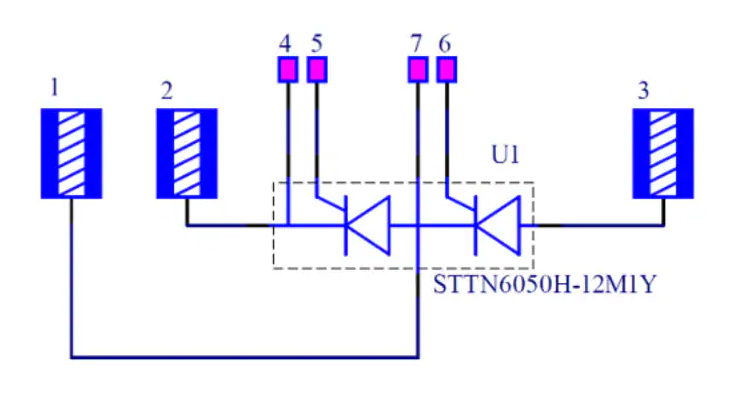

原理圖

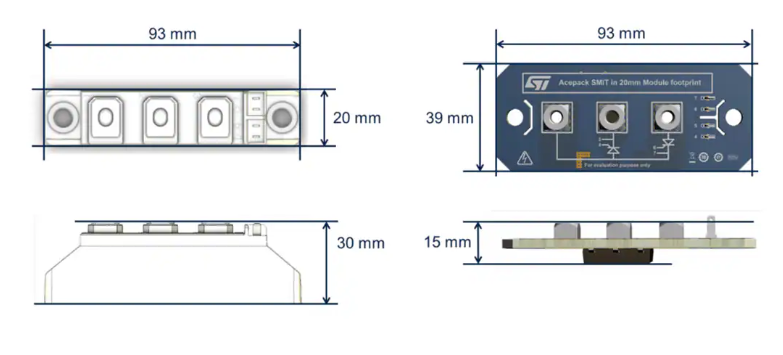

機械尺寸

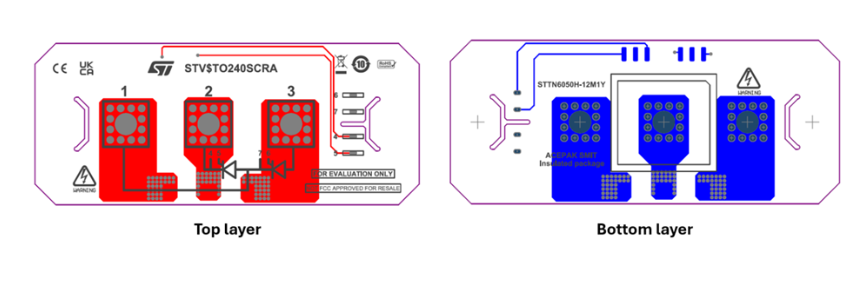

布局

?STEVAL-TO240SCR評估板技術解析與應用指南?

?一、核心特性與產品定位?

STEVAL-TO240SCR是STMicroelectronics推出的ACEPACK SMIT封裝評估板，專為替換傳統TO240 SCR模塊設計，具有以下技術亮點：

• ?兼容性優化?：完全匹配TO240模塊的引腳布局（7引腳設計）和熱阻抗（2.8 °C/W），可直接安裝于現有散熱器。
• ?高功率密度?：集成60 A/1200 V雙晶閘管（STTN6050H-12M1Y），支持600 A浪涌電流和1400 V過壓保護。
• ?自動化適配?：ACEPACK SMIT封裝兼容SMD貼片工藝，顯著降低組裝成本，提升生產效率。

?二、關鍵設計解析?

1. ?引腳功能定義?
   • ?引腳1/3?：SCR1的陽極/陰極，引腳2/4：SCR2的陰極/陽極，構成半橋拓?fù)洹?/li>
   • ?引腳5/6?：雙晶閘管門極驅動接口（G1/G2），需外接觸發電路。
2. ?熱管理設計?
   • 實測熱阻（Junction-to-Ambient）與TO240模塊一致（2.8 °C/W），但需注意：
     • 滿負載運行時基板溫度可達150°C，需配合120×40×50 mm散熱器使用。
     • 建議使用5 mm金屬墊片緩解PCB機械應力。
3. ?安全防護機制?
   • ?高壓隔離警告?：評估板直接連接市電，無電氣隔離，需配合絕緣手套、防護罩使用。
   • ?熱慣性風險?：斷電后模塊仍可能保持高溫，操作間隔需預留冷卻時間。

?三、典型應用場景?

• ?電機軟啟動?：通過相位控制實現平滑加速，降低機械沖擊。
• ?固態繼電器?：利用高浪涌能力（600 A）替代機電式開關。
• ?三相可控橋?：搭配多塊評估板構建AC電機驅動系統。

?四、工程實踐建議?

1. ?安裝規范?
   • 使用M5螺絲固定散熱器，確保扭矩均勻。
   • 添加阻燃保護罩（非隨附配件）以滿足安全標準。
2. ?調試要點?
   • 所有測量設備必須與市電隔離，推薦使用差分探頭檢測高壓信號。
   • 門極驅動電路需限制觸發電流（參考STTN6050H-12M1Y數據手冊參數）。
3. ?替代方案對比?
   • 相比SKKT/MCMA系列，ACEPACK SMIT的SMD兼容性可降低30%組裝成本，但需重新設計PCB布局。
