想驗證設備雙網口的性能與穩定性？卻苦于不知從何入手？本文以EM-500為例，清晰地列出雙網口回環測試的所有前提條件，助您快速搭建測試環境，精準完成功能驗證。

?EM-500

EM-500是ZLG致遠電子面向工控機市場，研發的ARM工控機產品。在嵌入式開發或網絡設備測試中，雙網口回環測試是一種常見的驗證手段，用于檢查設備的網絡接口是否正常工作。例如，在EM-500上，我們有兩個網口，通過網線直接連接，然后測試它們之間的通信能力。通過本文的配置方法，您將能夠：

• 低成本完成測試：僅需一根網線，無需額外設備；
• 即時診斷問題：快速定位網口硬件故障、驅動異常或配置錯誤；
• 模擬真實流量：后續可擴展為帶寬、延遲、丟包率等性能測試（如 iperf3）。

?測試環境準備

• 一塊具有兩個以太網口（eth0 和 eth1） 的設備，如EM-500。
• 一根直連網線。

1. 連接方式

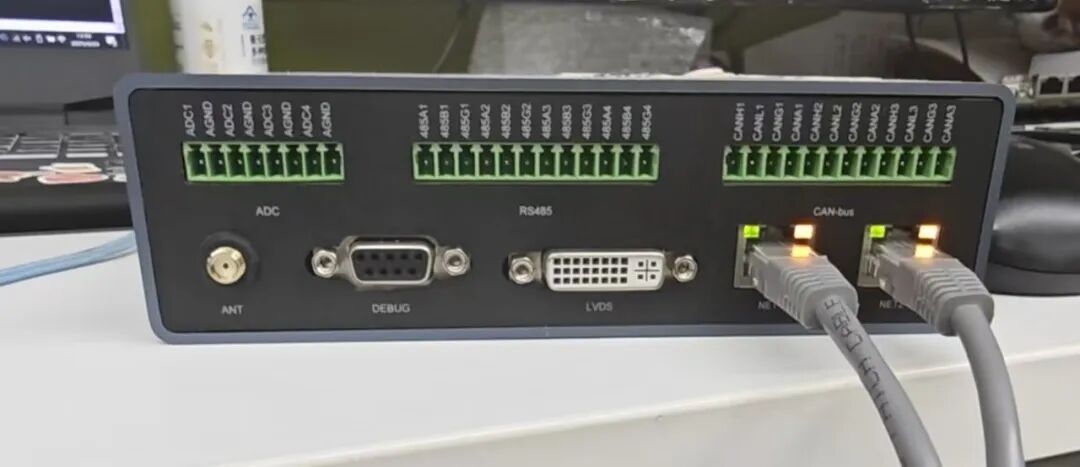

將EM-500的 eth0 和 eth1 用網線直接連接，形成 回環測試環境，如圖1：

圖1

此時，兩個網口之間應該能直接通信，但由于 Linux 默認不會讓數據包從一個網口進入再?gòu)牧硪粋€(gè)網口出去，因此需要手動配置 iptables 規則。2. 配置 IP 地址、MAC地址及子網掩碼首先，給兩個網口分配不同的 IP 地址，確保它們?cè)谕粋€(gè)子網，但不能相同：

ifconfigeth0 hw ether00:11:22:33:44:55ifconfigeth1 hw ether00:11:22:33:44:66ifconfigeth0192.168.1.136netmask255.255.255.0ifconfigeth1192.168.1.236netmask255.255.255.0

3. 配置路由和ARP

讓發送到 192.168.1.11 的流量走 eth0，發送到 192.168.1.22 的流量走 eth1。

routeadd192.168.1.11dev eth0routeadd192.168.1.22dev eth1arp-i eth0 -s192.168.1.1100:11:22:33:44:66arp-i eth1 -s192.168.1.2200:11:22:33:44:55

這一步主要作用是讓 192.168.1.11 和 192.168.1.22 看起來像是對方的地址，使得流量可以正確轉發。

4. 使用 iptables 配置 NAT 轉發

為了讓 eth0 和 eth1 能互相通信，我們需要配置 iptables 進行 NAT 轉發：

iptables-t nat -Fiptables -t nat -A POSTROUTING -s192.168.1.136 -d192.168.1.11-j SNAT --to-source192.168.1.22iptables -t nat -A PREROUTING -s192.168.1.22-d192.168.1.11-j DNAT --to-destination192.168.1.236iptables -t nat -A POSTROUTING -s192.168.1.236 -d192.168.1.22-j SNAT --to-source192.168.1.11iptables -t nat -A PREROUTING -s192.168.1.11-d192.168.1.22-j DNAT --to-destination192.168.1.136

設置完成后使192.168.1.236 訪問 192.168.1.22 時，實際訪問的是 192.168.1.136，但看起來像是 192.168.1.11 在訪問 192.168.1.22。

5. 測試雙網口通信

測試 eth1 是否能 ping 通 eth0,如果成功，輸出應類似:

PING192.168.1.11(192.168.1.11)56(84) bytes of data.64bytes from192.168.1.11: icmp_seq=1ttl=64time=0.688ms64bytes from192.168.1.11: icmp_seq=2ttl=64time=1.29ms64bytes from192.168.1.11: icmp_seq=3ttl=64time=1.31ms

如果失敗，檢查：

• 網線是否連接正常（ethtool eth0 查看鏈路狀態）。
• iptables 規則是否正確。

6. 進階測試除了 ping，還可以用 iperf3 測試帶寬：在 EM-500上啟動 iperf3 服務器:

iperf3-s &

然后啟動客戶端測試：

iperf3-c192.168.22

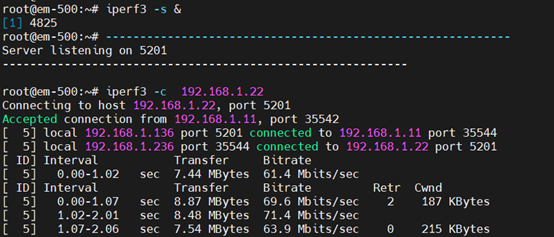

如圖2所示：

圖2
?總結

本文方法的價值在于：

• 省時：10分鐘內完成基礎測試。
• 復用性強：適用于大多數Linux設備（Ubuntu/Debian/Yocto等）。
• 低成本：無需購買測試儀，一根網線即可驗證硬件可靠性。

這種方法不僅適用于EM-500，也可用于路由器、防火墻等網絡設備的自環測試。
