意法半導體 DCP0606Y汽車用6V/6A降壓轉換器是一款專為汽車應用而設計的高效單片降壓轉換器。 STMicroelectronics DCP0606Y的輸入電壓范圍為2.9V至6V，可提供高達6A的連續輸出電流，非常適合作為汽車系統中3.3V和5V電源軌的供電選擇。該器件集成了低電阻N溝道MOSFET，能夠在二極管仿真模式下工作，從而在不同負載條件下提升效率，其在2.25 MHz開關頻率下的效率可以高達93%。該款轉換器的可調輸出電壓范圍為0.6V至5.0V，精度為 ±1.5%，開關頻率可在1.8 MHz至4 MHz范圍內選擇。該款產品還具備軟啟動控制、輸出電壓跟蹤、電源良好狀態信號傳輸，以及過壓、過流和過熱保護等多種功能。DCP0606Y采用了帶有可濕性側翼的緊湊型2mm x 3mm QFN封裝，符合AEC-Q100 1級標準，確保在嚴苛的汽車環境中能夠穩定可靠地運行。

數據手冊：*附件：STMicroelectronics DCP0606Y汽車用6V，6A降壓轉換器數據手冊.pdf

特性

• 符合AEC-Q100 1級標準
• 工作結溫范圍：-40 °C至+150 °C
• 設計用于3.3V和5V電源軌
• 連續輸出電流為6A，典型效率（fSW = 2.25MHz、VIN = 5V、VOUT = 3.3V時）為93%
• 為了實現高效率而集成了11mΩ MOSFET
• 輸出電壓可調節，低至0.6 V
• 輸出電壓精度：1.5%
• 能夠根據需求提供固定大小的輸出電壓
• 可選開關頻率范圍：1.8MHz至4MHz，帶抖頻
• 脈沖跳躍模式，提升輕負載條件下的效率
• 自動恢復保護：
  • 過電壓
  • 過流
  • 過熱
• 電源良好輸出
• 輸出電壓跟蹤
• 帶可編程相移功能，可以實現外部同步
• 帶可濕性側翼的QFN 2mm x 3mm封裝

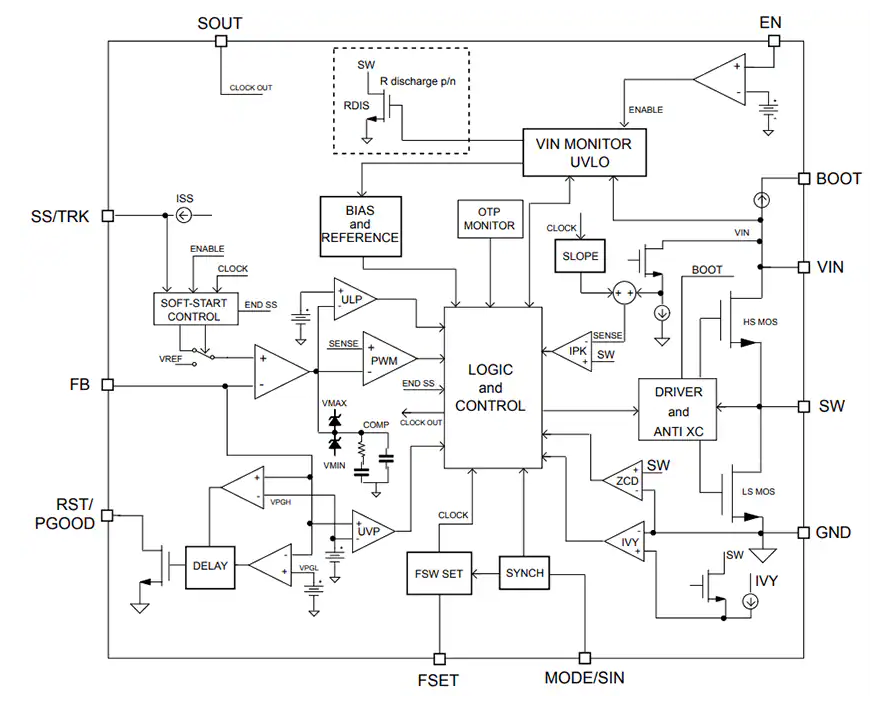

框圖

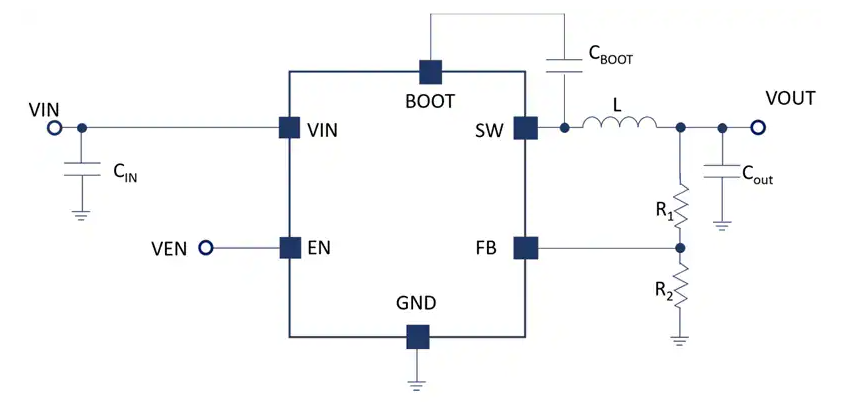

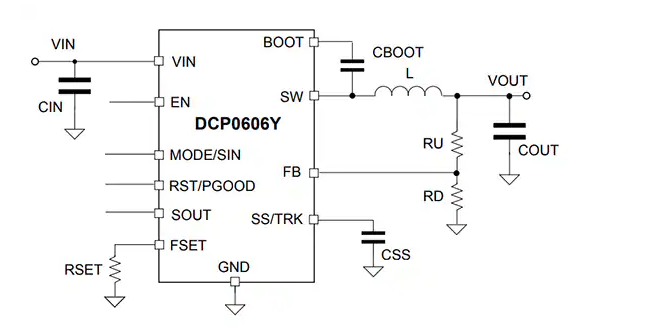

典型應用電路

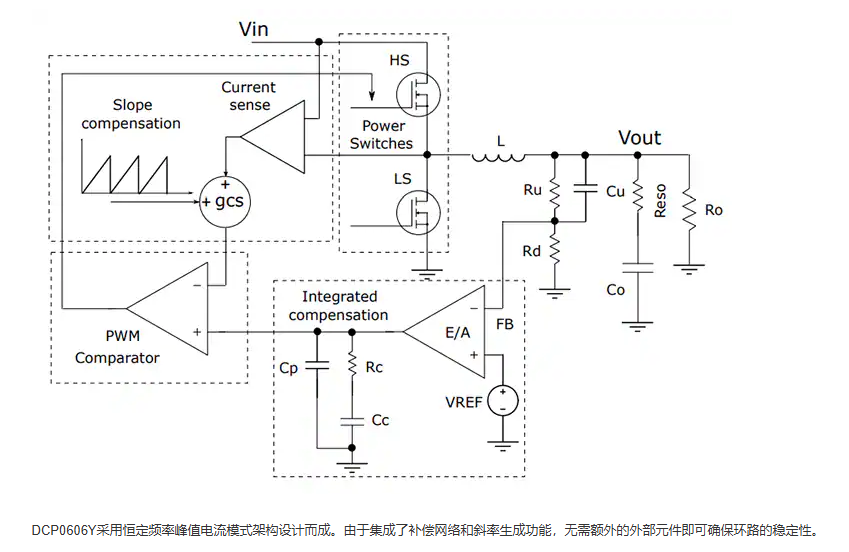

控制環路框圖

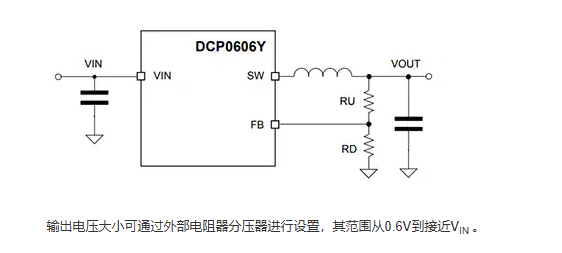

輸出電壓編程

?STMicroelectronics DCP0606Y汽車級降壓轉換器深度解析與應用指南?

?一、芯片核心特性與汽車電子應用場景?

STMicroelectronics推出的DCP0606Y是一款高性能同步降壓轉換器，專為汽車電子系統設計，具有以下關鍵特性：

• ?AEC-Q100 Grade 1認證?：支持-40°C至150°C寬溫工作，滿足嚴苛的車規環境要求。
• ?高效率與高集成度?：集成11mΩ MOSFET，典型效率達93%（5V輸入/3.3V輸出@2.25MHz），適合ADAS、車載信息娛樂系統等低功耗場景。
• ?靈活的頻率配置?：通過FSET引腳可選擇1.8MHz至4MHz開關頻率，支持頻率抖動優化EMI性能。
• ?多重保護機制?：包含過壓（OVP）、過流（OCP）、過熱（OTP）自動恢復保護，以及Power Good輸出監控。

二、高級功能解析?

2.1 同步與多相控制

• ?SOUT引腳時鐘輸出?：可通過75kΩ電阻配置90°相位差，實現多芯片同步（圖16），降低輸入電流RMS值。
• ?外部時鐘同步?：支持1.8-4MHz外部時鐘輸入，適用于復雜電源架構。

2.2 保護機制實現

• ?OCP雙重檢測?：峰值電流（IPK=9A）與谷值電流（IVY=8A）限制協同工作，防止電感飽和。
• ?OVP響應?：輸出電壓超過120%閾值時，RST/PGOOD引腳立即拉低，并啟動主動放電。

?三、實測性能與優化建議?

3.1 效率曲線分析

• ?5V輸入/3.3V輸出?：LNM模式下6A負載效率達94%，LCM模式輕載（1mA）效率提升至98%（圖35）。
• ?3.3V輸入/1.2V輸出?：需注意最小導通時間限制，建議選擇4MHz開關頻率以避免占空比限制。

3.2 PCB布局關鍵

• ?熱管理?：優先使用多層板，VIN與GND引腳下方放置多過孔連接內部地平面（RθJA=42°C/W）。
• ?高頻路徑?：SW節點面積最小化，F(xiàn)B走線遠離功率回路以降低噪聲耦合。

?四、應用案例參考?

?ADAS攝像頭供電方案?

• ?配置?：VIN=5V, VOUT=1.8V, FSW=3.5MHz, LCM模式
• ?優勢?：低紋波（<30mVpp）與高輕載效率滿足待機功耗要求。
