STMicroelectronics A6983汽車類降壓轉換器是簡單易用的同步單片降壓穩壓器，可為負載提供高達3A的直流電流。該器件具有寬輸入電壓范圍，適用于各種應用。

數據手冊：*附件：STMicroelectronics A6983汽車類降壓轉換器數據手冊.pdf

低功耗模式（LCM）設計用于駐車過程中的應用，因此可通過受控輸出電壓紋波最大限度地提高輕負載時的效率。低噪聲模式（LNM）可使開關頻率保持恒定。它將輸出電壓紋波過載電流范圍降至最低，滿足汽車音響的低噪聲應用規范。

STM A6983的開關頻率范圍為200kHz至2.3MHz，具有可選的擴展頻譜，可改善EMC。EN引腳提供啟用/禁用功能。禁用時的典型關斷電流為2 μA。上拉EN引腳時，器件被使能，且發生內部1.3ms軟啟動。A6983設有電源良好開路集電極，可監控FB電壓。兩個功率元件上的逐脈沖電流檢測均可實現有效的恒定電流保護，熱關斷可防止熱失控。

A6983采用峰值電流模式架構和QFN16（3mmx3mm）封裝，具有內部補償功能，可最大限度地降低設計復雜性和尺寸。

特性

• 符合 AEC-Q100
• 工作溫度范圍：-40°C至+150°C ( TJ )
• 3.5 V 到 38 V 工作輸入電壓
• 可耐受高達40V的負載突降
• 輸出電壓：0.85V至VIN
• 3.3 V和5 V固定輸出電壓版本
• 3 A 直流輸出電流
• 25 μA 運行靜態電流
• 內部補償網絡
• 兩種不同版本：用于在輕負載時實現高效率的LCM和適用于噪聲敏感型應用的LNM
• 2 μA關斷電流
• 內部軟啟動
• 高壓VIN 兼容使能
• 輸出過壓保護
• 輸出電壓排序
• 熱保護
• 可編程開關頻率：200kHz至2.3MHz
• 可選擴頻，用于改善EMC
• 電源正常
• 與外部時鐘同步，用于LNM器件
• QFN16（3mm x 3mm）封裝

框圖

典型應用電路

A6983：高性能汽車級同步降壓轉換器的關鍵特性與應用

關鍵特性概覽

• 寬輸入電壓范圍 ：3.5 V 至 38 V，支持負載突降電壓至 40 V
• 高輸出電流 ：3 A 持續輸出
• 低靜態電流 ：25 μA（運行狀態），2 μA（關斷狀態）
• 兩種工作模式 ：
  • LCM（低功耗模式） ：輕載時效率極高，適用于常電待機系統
  • LNM（低噪聲模式） ：恒定開關頻率，適合對噪聲敏感的應用（如車載音頻）
• 可編程開關頻率 ：200 kHz 至 2.3 MHz，支持?jǐn)U頻調制以優化 EMC
• 內置保護功能 ：過壓、過流、欠壓鎖定、熱關斷
• AEC-Q100 認證 ，工作結溫范圍：-40°C 至 +150°C

架構與功能解析

A6983 基于 峰值電流模式控制架構 ，集成內部補償網絡，極大簡化了外部元件設計與系統布局。其核心功能模塊包括：

• 功率級 ：集成高邊和低邊 NMOS，支持同步整流
• 軟啟動機制 ：1.3 ms 內部軟啟動，限制啟動沖擊電流
• 使能與同步 ：EN 引腳支持高壓使能，LNM 版本支持外部時鐘同步
• Power Good 信號 ：開漏輸出，用于監控輸出電壓狀態
• 過壓保護 ：在輸出電壓超過設定值的 120% 時激活，通過低邊 MOSFET 放電

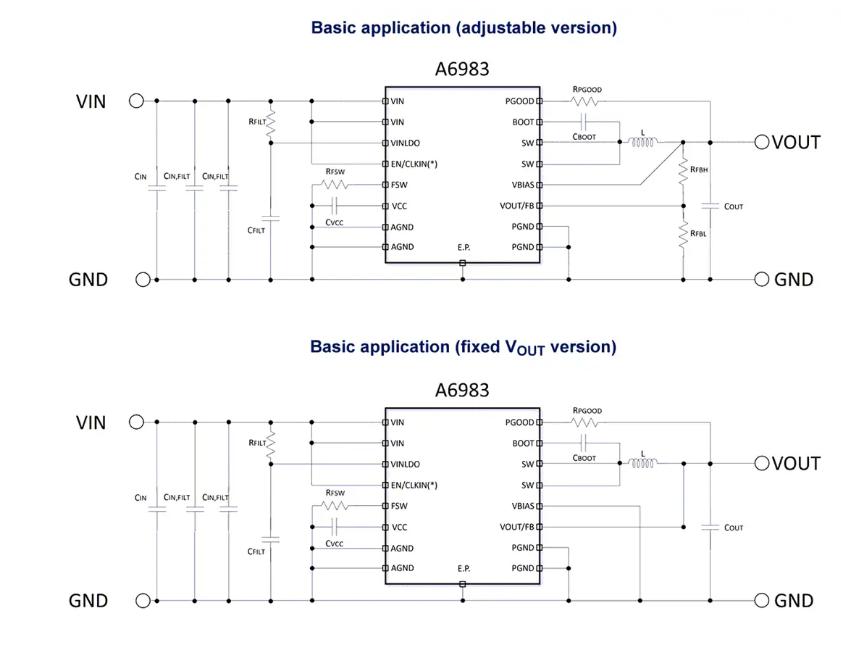

典型應用電路

A6983 提供 可調輸出 與 固定輸出（3.3 V / 5 V） 兩種版本。典型應用電路如下：

• 輸入電容 ：10 μF（建議使用低 ESR 陶瓷電容）
• 輸出電容 ：40 μF（MLCC 推薦）
• 電感 ：15 μH（適用于 400 kHz 開關頻率）
• 反饋網絡 ：可調版本使用外部電阻分壓

輕載效率與噪聲控制策略

A6983 通過兩種不同工作模式應對不同應用需求：

LCM（低功耗模式）

• 在輕載時進入脈沖跳躍模式，顯著降低開關損耗
• 適用于車身控制、停車監控等常電待機系統

LNM（低噪聲模式）

• 強制 PWM 工作，保持恒定開關頻率
• 輸出紋波小，適用于音頻、射頻等噪聲敏感系統

熱管理與布局建議

A6983 采用 QFN16（3×3 mm）封裝 ，底部散熱焊盤必須良好接地并連接至大面積銅皮以優化散熱。建議：

• 輸入電容盡量靠近 VIN 引腳
• 反饋?zhàn)呔€短且遠離開關節點
• 使用多層板并設置完整地平面

效率與性能實測

數據手冊提供了多組效率曲線，顯示在 12 V 輸入、5 V 輸出、400 kHz 開關頻率下：

• LCM 模式 ：在 10 mA 負載下效率仍高于 80%
• LNM 模式 ：全負載范圍內效率平穩，適用于高動態負載場景

應用場景推薦

• 車身電子 ：車窗控制、座椅調節、燈光系統（LCM）
• 車載信息娛樂與音頻系統 （LNM）
• 電池供電設備 ：車載導航、記錄儀
• 智能環境照明 ：LED 驅動電源
