DRV835x 系列器件是高度集成的柵極驅動器，適用于三相無刷直流 （BLDC） 電機應用。這些應用包括 BLDC 電機的磁場定向控制 （FOC）、正弦電流控制和梯形電流控制。這些器件型號提供可選的集成電流分流放大器以支持不同的電機控制方案，以及用于為柵極驅動器或外部控制器供電的降壓穩壓器。

DRV835x 使用智能柵極驅動 （SGD） 架構來減少 MOSFET 壓擺率控制和保護電路通常所需的外部元件數量。SGD 架構還優化了死區時間以防止擊穿情況，通過 MOSFET 壓擺率控制靈活地降低電磁干擾 （EMI），并通過 V 防止柵極短路情況GS的顯示器。強大的柵極下拉電路有助于防止不必要的 dV/dt 寄生柵導通事件
*附件：drv8350.pdf

支持各種PWM控制模式（6x、3x、1x和獨立），以便與外部控制器進行簡單接口。這些模式可以減少控制器對電機驅動器PWM控制信號所需的輸出數量。該系列器件還包括 1x PWM 模式，用于使用內部模塊換向表對 BLDC 電機進行簡單的傳感器梯形控制。

特性

• 9 至 100V，三重半橋柵極驅動器
  • 可選集成降壓穩壓器
  • 可選三重低側電流分流放大器
• 智能門驅動架構
  • 可調節壓擺率控制，實現 EMI 性能
  • VGS的握手和最小死區時間插入，以防止擊穿
  • 50 mA 至 1 A 峰值源電流
  • 100mA 至 2A 峰值灌電流
  • 通過強下拉緩解 dV/dt
• 集成柵極驅動器電源
  • 高側倍增器電荷泵用于 100% PWM 占空比控制
  • 低側線性穩壓器
• 集成LM5008A降壓穩壓器
  • 6 至 95V 工作電壓范圍
  • 2.5 至 75V、350 mA 輸出能力
• 集成三電流分流放大器
  • 可調增益 （5、10、20、40 V/V）
  • 雙向或單向支持
• 6x、3x、1x 和獨立 PWM 模式
  • 支持 120° 傳感器作
• 提供 SPI 或硬件接口
• 低功耗睡眠模式（V 時為 20 μA 虛擬機 = 48-V）
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 柵極驅動電源欠壓 （GDUV）
  • MOSFET VDS過流保護 （OCP）
  • MOSFET 擊穿預防
  • 柵極驅動器故障 （GDF）
  • 熱警告和關斷 （OTW/OTSD）
  • 故障狀態指示器 （nFAULT）

參數

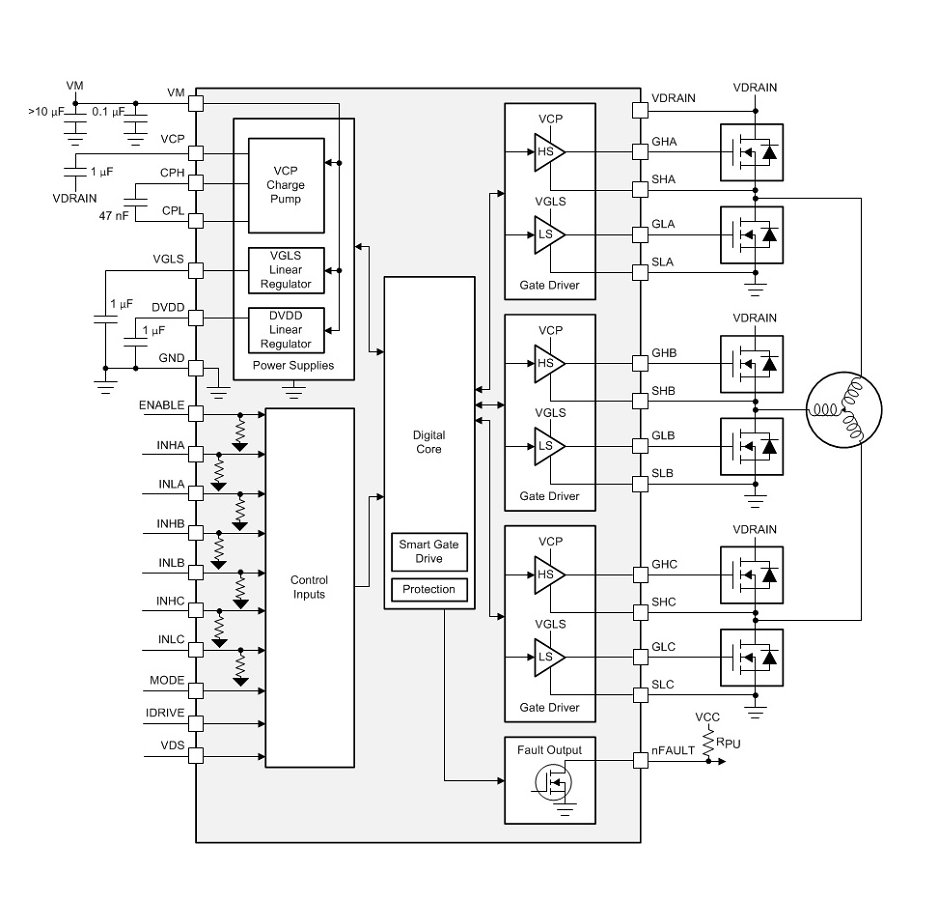

方框圖

?1. 核心特性?

• ?高集成度設計?
  • 支持9-100V寬電壓范圍，集成三路半橋柵極驅動
  • 可選功能：
    • 集成350mA降壓穩壓器（DRV835xR系列）
    • 三相低側電流檢測放大器（DRV8353/DRV8353R）
  • 智能柵極驅動架構（SGD）支持可調壓擺率、死區時間優化和dV/dt抑制
• ?驅動性能?
  • 峰值驅動電流：1A源極/2A漏極
  • 電荷泵架構支持100% PWM占空比
  • 內置11V低側線性穩壓器（VGLS）
• ?保護機制?
  • 電源欠壓鎖定（UVLO）、柵極驅動欠壓（GDUV）
  • MOSFET VDS過流保護（OCP）、柵極故障檢測（GDF）
  • 熱警告（OTW）和熱關斷（OTSD）雙級保護

?2. 關鍵參數?

• ?電氣規格?
  • 工作電壓：VM=9-75V，VDRAIN=7-100V
  • 睡眠模式功耗：20μA（典型值）
  • 電荷泵輸出：VVDRAIN +10.5V（25mA負載）
• ?封裝選項?| 型號 | 封裝類型 | 尺寸 | 熱阻（°C/W） |
  | ---------- | ---------- | ------------ | --------------- |
  | DRV8350 | WQFN-32 | 5×5 | 24.7 |
  | DRV8353R | VQFN-48 | 7×7 | 29.2 |

?3. 功能模塊?

?3.1 柵極驅動系統?

• ?控制模式?
  • 支持6x/3x/1x/獨立PWM模式
  • 1x模式內置六步換相表，簡化無感BLDC控制
• ?智能調節?
  • 動態IDRIVE調整（50mA-1A源極/100mA-2A漏極）
  • 死區時間自動插入（50-400ns可編程）

? 3.2 電流檢測（DRV8353系列） ?

• 增益可選：5/10/20/40 V/V
• 支持雙向檢測，±0.3V差分輸入范圍
• 可配置為MOSFET RDS(on)監測模式（SPI版本）

? 3.3 集成降壓穩壓器（DRV835xR） ?

• 基于LM5008A，輸入6-95V，輸出2.5-75V/350mA
• 效率高達86%（典型值）

?4. 典型應用?

• ?電機驅動?
  • 電動車輛（E-bike/滑板車）、無人機、工業泵
  • 支持FOC、正弦波、梯形控制算法
• ?電源管理?
  • 集成Buck穩壓器可為MCU供電（3.3V/100mA）

?5. 設計要點?

• ?關鍵外圍電路?
  • 電荷泵電容：47nF（CPH-CPL）+1μF（VCP-VDRAIN）
  • VM旁路電容：≥10μF（低ESR陶瓷電容）
• ?保護配置?
  • VDS過流閾值：0.06-2V可調（SPI版本）
  • 故障恢復模式：鎖存/自動重試/僅報告

?6. 版本差異?
