在食品加工行業中，自動化配料系統對精度和穩定性要求極高。例如，控制面粉、糖和添加劑的配比直接影響產品口感的穩定性。這類系統通常需要整合多種工業通信協議，其中PROFINET與MODBUS RTU的集成尤為常見。本文將基于工程實踐，探討如何通過PROFINET從站與MODBUS RTU主站的協同實現高精度配料控制。

系統架構與通信需求

典型的自動化配料系統包含三個核心部分：

1. 稱重儀表：通過傳感器實時采集物料重量，輸出MODBUS RTU信號（RS485接口）。
2. 協議轉換網關：作為通信樞紐，將MODBUS RTU數據映射至PROFINET從站設備。
3. 西門子PLC（PROFINET主站）：處理重量數據，執行PID控制算法，動態調節給料閥或變頻器。

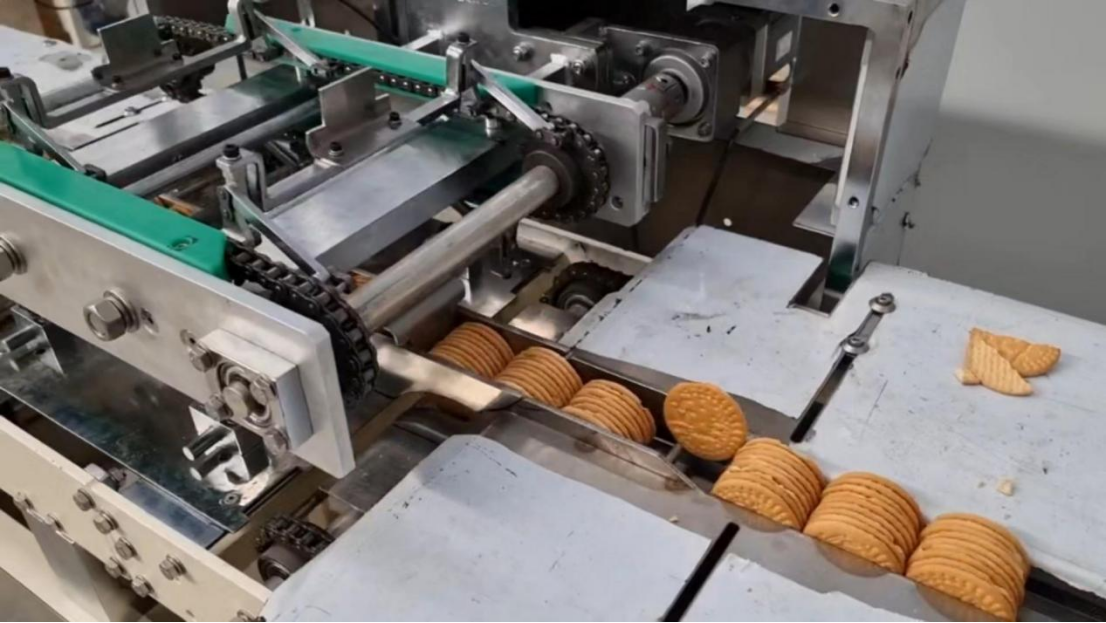

例如，在餅干生產線中，系統需實時調整油脂與面粉的比例，誤差需控制在±0.1%以內。此時，MODBUS RTU連接的稱重儀表負責高頻率采集重量信號（如HBM儀表，分辨率達1/10,000），而PROFINET網絡則保障PLC與從站間毫秒級的數據同步。

PROFINET從站的關鍵實現

選擇支持PROFINET從站功能的協議轉換網關（疆鴻智能JH-PN-RTU模塊）是核心環節。工程實施中需注意：

• 設備配置：在TIA Portal中導入網關GSDML文件，設置從站模塊參數（如輸入/輸出字節長度）。
• 數據映射：將MODBUS RTU的保持寄存器（如40001-40004存儲實時重量）映射至PROFINET的輸入數據區，確保PLC可直接訪問原始重量值。
• 診斷功能：利用PROFINET的報警機制（如模塊故障報警）實現通信中斷時的快速響應。

MODBUS RTU主站的工程細節

協議轉換網關的MODBUS RTU主站需完成以下配置：

• 輪詢策略：針對多臺儀表采用分時輪詢，避免總線沖突。例如，將3臺稱重儀表的查詢指令間隔設置為20ms。
• 數據解析：根據儀表協議（如基于JB/T 11216標準的稱重儀表）解析幀結構，特別注意浮點數格式轉換（如32位IEEE754格式）。
• 錯誤處理：通過CRC校驗重試機制提升抗干擾能力，在食品車間電磁復雜環境中尤為關鍵。

系統集成與優化建議

1. 實時性保障：通過PROFINET的IRT模式確?？刂浦芷凇?ms，滿足快速給料控制需求。
2. 精度校準：在PLC中設計自動去皮程序，結合儀表皮重命令（MODBUS功能碼06）消除容器重量影響。
3. 故障安全：配置PLC冗余程序，當通信超時時可切換至手動模式，防止生產線停機。

結語

PROFINET與MODBUS RTU的混合組網，既發揮了PROFINET高速穩定的優勢，又兼容了低成本稱重設備。在一條薯片調味粉配料產線中，該方案使配料誤差從±0.5%降至±0.08%，同時通過PROFINET的診斷功能將維護時間縮短30%。未來，隨著時間敏感網絡（TSN）技術的普及，此類異構網絡集成將進一步向低延遲、高確定性方向發展。
