STMicroelectronics ST25R300 NFC讀卡器是一款高性能通用器件，支持NFC啟動器、目標、讀卡器和卡仿真模式。ST25R300設計用于符合EMVCo^?^ PCD 3.2a模擬和數字標準，優化用于最具挑戰性的POS終端應用。

數據手冊：*附件：STMicroelectronics ST25R300 NFC讀卡器數據手冊.pdf

STMicro ST25R300 NFC讀卡器支持快速EMVCo認證周期（即使在苛刻的條件下），天線位于嘈雜的LCD后面。該器件包括一個高級模擬前端 (AFE) 和一個高度集成的數據組幀系統，用于讀卡器NFC A/B (ISO14443A/B,包括更高比特率）、NFC-F (FeliCover?)、高達212 kbps的NFC-V (ISO15693) 以及NFC-A/NFC-F卡仿真。AFE和框架系統的特殊低電平模式可以在讀卡器或卡仿真操作中執行其他定制協議。該器件具有高射頻 (RF) 功率和動態功率輸出，可直接高效地驅動天線。即使使用門禁控制中的小天線尺寸和EMVCo讀取器，讀卡器也能實現較大的交互距離。該器件通過測量I和Q通道來提供遠距離和低功耗卡檢測，代表天線信號的真實和想象部分。這種方法可最大限度降低功耗。

ST25R300設計用于在2.7 V至6.0 V寬電源電壓范圍內工作，環境溫度范圍為-40 °C至+105 °C，外設I/O電壓范圍寬1.65 V至5.5 V）。該器件將高射頻輸出功率、低功耗模式和寬電源范圍相結合，非常適合用于所有NFC應用。

特性

• 工作模式
  • 讀卡器/寫卡器
  • 卡仿真
• 射頻通信－讀卡器/寫卡器
  • EMVCo PCD 3.2a模擬和數字兼容
  • NFC-A/ISO/IEC 14443 A，高達848kb/s
  • NFC-B/ISO/IEC 14443 B，高達848kb/s
  • NFC-V/ISO/IEC 15693，高達212kb/s
  • NFC-F/FeliCa高達424kb/s
  • 低電平模式，可實施符合MIFARE Classic ^?^ 標準和其他定制協議（Kovio BC、CTS、B'）
• 電氣特性
  • 寬電源電壓范圍：2.7 V至6.0 V
  • 寬外設通信電源范圍：1.65 V至5.5 V
  • 寬環境溫度范圍：-40 °C至+105 °C
  • 石英振蕩器能夠搭配27.12 MHz晶體工作，具有快速啟動功能
• 射頻通信－卡仿真
  • NFC-A/ISO/IEC 14443 A 106kb/s
  • NFC-F/FeliCa 212kbit/424kb/s
• 主要特性
  • 無源P2P模式
  • NFC Forum標準通用器件
  • USI WLC讀卡器器件
  • 低功耗電感式卡片檢測
  • 帶基帶通道求和的I/Q解調器
  • 動態功率輸出 (DPO) 控制磁場強度，以保持在給定限值內（軟件特性）
  • 有源波形整形 (AWS) 可減少過沖和下沖
  • 噪聲抑制接收器 (NSR) 支持在嘈雜環境中接收
  • 串行外設接口 (SPI) 高達10Mb/s
  • 可以驅動一根差分或兩根獨立的單端天線

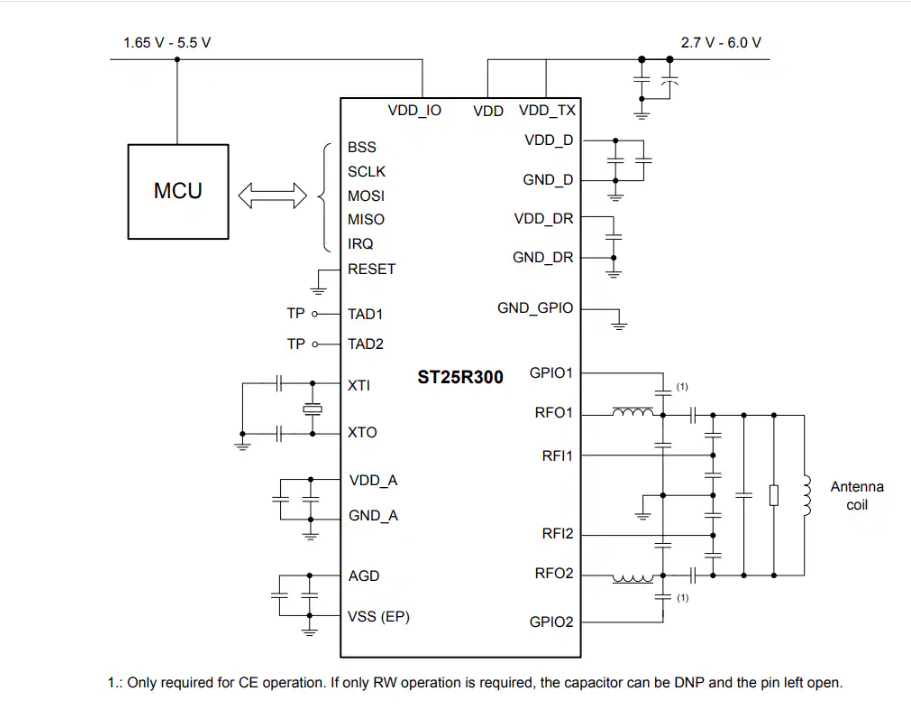

框圖

系統示意圖

ST25R300 NFC讀卡器技術解析與應用指南

一、ST25R300概述

ST25R300是意法半導體(STMicroelectronics)推出的一款高性能NFC通用設備，支持NFC發起方(NFC Initiator)、NFC目標(NFC Target)、NFC讀寫器(NFC Reader)和NFC卡模擬(Card Emulation)多種工作模式。該器件采用UQFPN32封裝(5×5mm)，專為支付終端、消費電子和工業應用設計，具有出色的EMVCo? PCD 3.2a模擬和數字合規性。

主要特性

• ?多協議支持?：完整支持NFC-A/ISO/IEC 14443A(最高848kbit/s)、NFC-B/ISO/IEC 14443B(最高848kbit/s)、NFC-V/ISO/IEC 15693(最高212kbit/s)和NFC-F/FeliCa?(最高424kbit/s)
• ?低功耗設計?：集成低功耗感應卡檢測功能，支持動態功率輸出(DPO)控制場強
• ?高性能接收?：I/Q解調器帶基帶通道求和，噪聲抑制接收器(NSR)可在嘈雜環境中可靠工作
• ?靈活接口?：SPI接口最高支持10Mbit/s通信速率
• ?寬工作范圍?：供電電壓2.7-6.0V，環境溫度-40至+105°C

二、關鍵功能模塊分析

1. 射頻通信系統

ST25R300的射頻前端包含兩個關鍵子系統：

?發射機特性?：

• 支持差分或單端天線配置
• 可編程輸出阻抗(通過d_res和md_res寄存器配置)
• 支持OOK和AM兩種調制方式
• 內置動態功率輸出(DPO)控制，確保場強符合規范要求

?接收機特性?：

• I/Q雙通道解調架構
• 三級可編程增益放大器(總增益最高49dB)
• 數字可調帶通濾波器(80kHz-380kHz)
• 自動增益控制(AGC)和靜噪(Squelch)功能
• 接收信號強度指示(RSSI)

2. 工作模式管理

器件支持四種主要操作模式：

1. ? 復位模式(RESET) ?：最低功耗狀態，所有模塊關閉
2. ? 掉電模式(PD) ?：保持SPI通信能力，靜態電流極低
3. ? 喚醒模式(WU) ?：周期性檢測卡片存在，實現低功耗感應
4. ? 就緒模式(RD) ?：全功能工作狀態，支持所有通信協議

模式轉換通過Operation寄存器(地址00h)控制，典型啟動序列為：PD→WU→RD。

三、典型應用設計

1. 支付終端設計要點

對于EMVCo合規的支付終端應用，需特別注意：

• 天線匹配網絡設計需滿足Q因子和帶寬要求
• 動態功率控制(DPO)參數校準
• 接收路徑增益設置(afe_gain_rw)
• 調制深度調整(am_mod)符合ISO/IEC 14443標準

典型電路配置包括：

• 27.12MHz晶體振蕩器(推薦負載電容12pF)
• 天線匹配網絡(通常為π型或T型)
• 適當?shù)娜ヱ铍娙?每電源引腳至少100nF)

2. 卡模擬模式實現

ST25R300支持NFC-A和NFC-F卡模擬功能：

?關鍵配置步驟?：

1. 設置CE內存中的NFCID和響應數據
2. 配置CE調制參數(ce_res, cem_res)
3. 啟用自動響應功能(en_106_ac_a, en_212/424_1r)
4. 設置GPIO/TAD引腳用于天線調諧切換

?低功耗檢測優化?：

• 合理設置喚醒定時器周期
• 調整I/Q通道參考值(i_ref, q_ref)和差值(i_diff, q_diff)
• 啟用自動平均參考(iq_aaref=1)

四、寄存器配置指南

ST25R300通過豐富的寄存器集提供靈活配置：

關鍵寄存器組

1. ?協議配置寄存器?
   • Tx Protocol Register 1(15h)：設置傳輸編碼、CRC生成
   • Rx Protocol Register 1(17h)：配置接收參數如SOF/EOF檢測
2. ?功率控制寄存器?
   • VDD_DR Regulator Config(02h)：調整驅動器供電電壓
   • Tx Driver Config(03h)：設置驅動阻抗和調制參數
3. ?定時器配置?
   • NRT/GPT寄存器組(22h-26h)：配置無響應定時器和通用定時器
   • Wake-up控制寄存器(27h-29h)：優化低功耗檢測時序

五、設計注意事項

1. ?熱管理?：連續工作時監控結溫，確保不超過125°C
2. ?電源設計?：建議VDD和VDD_TX使用同一電源，VDD_IO根據MCU接口電平選擇
3. ?ESD防護?：天線接口需添加TVS二極管，ESD等級至少8kV接觸放電
4. ?PCB布局?：
   • 保持天線走線對稱
   • 縮短VDD_DR去耦電容走線
   • 確保地平面完整
