CAN總線接口轉RS485/RS232雙向轉換器DAM-C3210 工業級
DAM-C3210是一款工業級CAN總線與串行總線協議轉換器，集成了1路CAN總線接口，1路標準串行接口(RS485/RS232) 。用戶可以將原本使用RS-232/RS-485.總線進行通訊的設備，在不需改變原有硬件結構的前提下使其獲得CAN總線通訊接口，實現了RS232/RS485通信設備和CAN總線網絡之間的連接，是工業總線改造，多種總線設備互連的關鍵性工具。
阿爾泰科技DAM-C3210
指標參數：
| CAN轉串口 | |
| 轉換方向 | 雙向轉換、僅CAN→串口、僅串口→CAN |
| 轉換模式 | 透明轉換、透明帶標識轉換、格式轉換、Modbus RTU轉換 |
| CAN波特率 | 5kbps~1000kbps |
| CAN規范 | 遵循ISO 11898標準，支持CAN2.0A/B |
| CAN過濾器 | 14組 |
| CAN緩存 | 1000幀 |
| CAN隔離電壓 | CAN總線接口電氣隔離，隔離電壓2500VRMS(浪涌保護電壓) |
| 串口波特率 | 1200bps~460800bps |
| 轉換速度 | 高速轉換，串口在115200波特率，CAN在250kbps下，CAN發送速度可達1300擴展幀/秒以上 |
| 其他 | |
| 看門狗 | 軟件看門狗 |
| 供電電壓 | +10～30VDC |
| 電源保護 | 電源反向保護 |
| 功耗 | 額定值0.8W@ 24VDC |
| 操作溫度 | -10℃～＋70℃ |
| 存儲溫度 | -40℃～＋80℃ |
| EtherCAT總線 | |
| 通道數量 | 2 |
| 協議類型 | EtherCAT協議 |
| 工作模式 | EtherCAT Slave |
| 通訊周期 | 1~10ms |
| CAN | |
| 波特率 | 50K~1Mbps |
| 支持節點 | 110個 |
| 內置匹配電阻 | 無 |
| 支持幀類型 | 標準幀、擴展幀 |
| RS485 | |
| 波特率 | 1200~115200bps |
| 支持節點 | 10個 |
| 內置匹配電阻 | 無 |
| 數據格式 | 默認8，N，1 |
| 其他 | |
| 功耗 | 3W/24VDC |
| 操作溫度 | -10℃～＋70℃ |
| 存儲溫度 | -40℃～＋80℃ |

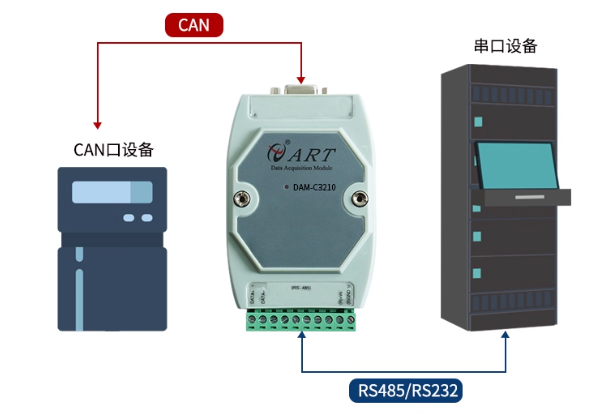

雙向轉換圖：

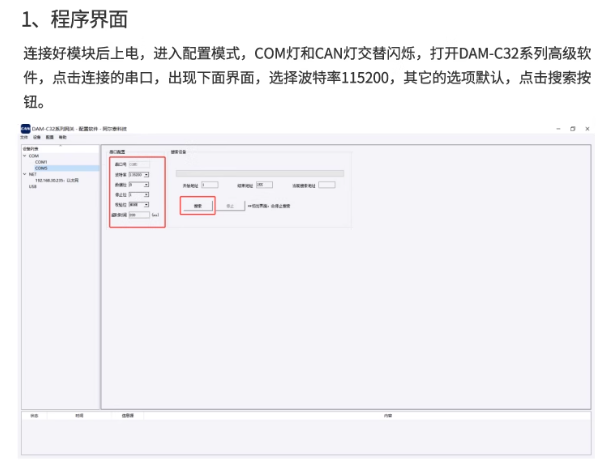

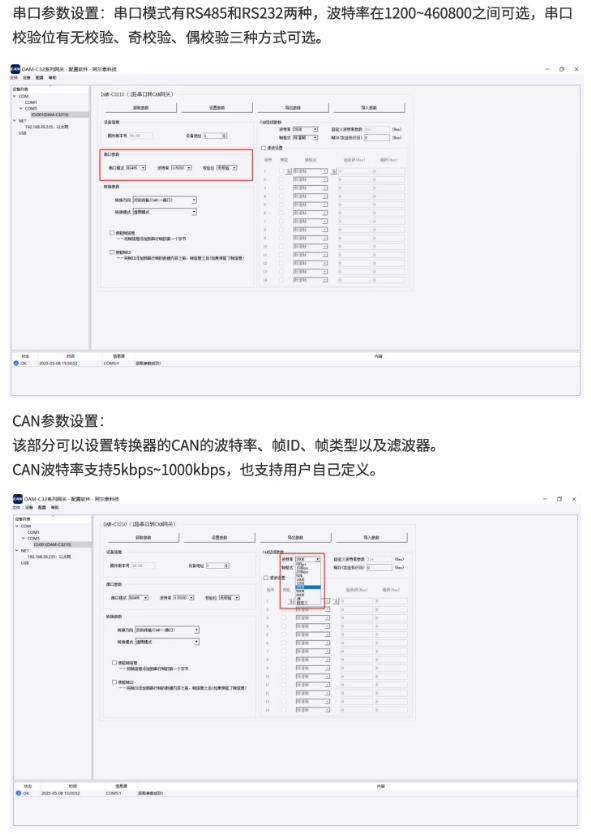

軟件介紹：
審核編輯 黃宇
