DRV10974 器件是一款集成功率 MOSFET 的三相無傳感器電機驅動器，可提供高達 1 A （rms） 的連續驅動電流。該器件專為成本敏感、低噪聲和低外部元件數量應用而設計。

DRV10974 器件使用專有的無傳感器控制方案來提供可靠的換向。180° 正弦換向顯著降低了 120°（梯形）換向中典型的純音聲學效果。DRV10974旋轉使用單個外部低功耗電阻器進行配置。電流限制可由外部低功耗電阻器設置。
*附件：drv10974.pdf

DRV10974器件通過應用PWM輸入來控制驅動電壓的大小，或者通過使用模擬電壓驅動PWM引腳并監控FG引腳的速度反饋，從而提供對電機速度的簡單控制。

DRV10974 設備包括許多提高效率的功能。電阻器可配置的引線角允許用戶通過對齊相電流和相位 BEMF 來優化驅動器效率。此外，使用 low-r DS（開） MOSFET 有助于在電機驅動時節省功率。

特性

• 輸入電壓范圍：4.4 V 至 18 V
• 總驅動器 H + L r DS（開） ：750 mΩ（典型值），T 一個 = 25°C
• 相位驅動電流：1A 連續（1.5A 峰值）
• 180° 正弦換向，實現最佳聲學性能
• 電阻可配置引線角
• 電阻可配置電流限制
• 軟啟動，具有電阻可配置的加速曲線
• 內置電流檢測，無需外部電流檢測電阻
• 專有的無傳感器控制，無電機中心抽頭
• 簡單的用戶界面：
  • 用于啟動的單引腳配置
  • PWM 輸入指定施加到電機的電壓大小
  • 漏極開路 FG 輸出提供速度反饋
  • 用于正向和反向控制的引腳
• 完全保護：
  • 電機鎖檢測和重啟
  • 過流、短路、過熱、欠壓

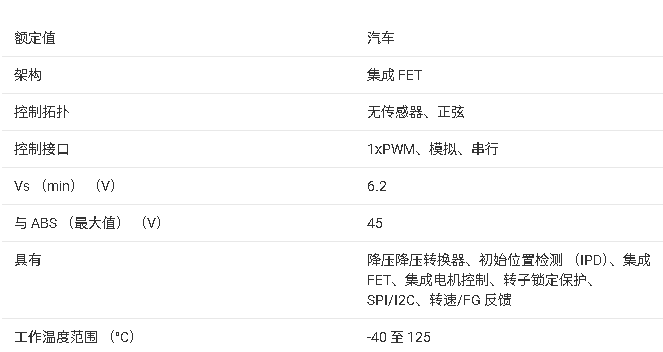

參數

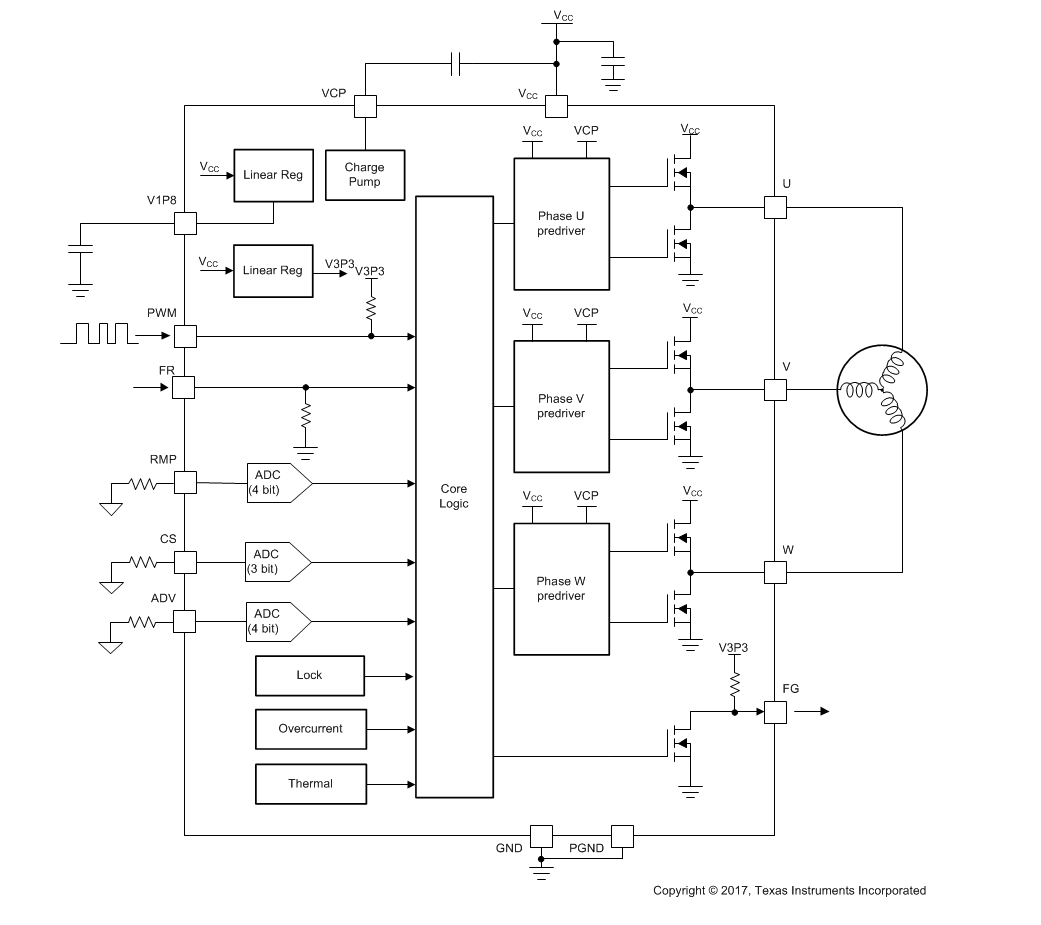

方框圖

?1. 核心特性?

• ?電源與驅動?
  • ?工作電壓?：4.4V至18V
  • ?連續驅動電流?：1A（RMS），峰值1.5A
  • ?180°正弦換向?：優化聲學性能，降低純音噪聲
  • ?集成MOSFET?：總H+L導通電阻750mΩ（典型值，25°C時）
• ?配置與接口?
  • ?電阻可編程參數?：
    • 加速曲線（RMP引腳）
    • 超前角（ADV引腳）
    • 電流限制（CS引腳）
  • ?簡單控制接口?：
    • PWM輸入控制電機轉速（支持?jǐn)?shù)字/模擬模式）
    • FR引腳控制轉向（正向/反向）
    • FG開漏輸出提供轉速反饋
• ?保護功能?
  • 電機堵轉檢測與自動重啟
  • 過流、短路、過溫、欠壓保護
  • 無外部電流檢測電阻的集成電流檢測

?2. 關鍵參數?

?3. 典型應用?

• ?家電?：風扇、泵、BLDC電機模塊
• ?工業?：低成本、低噪聲電機驅動

?4. 功能模式?

• ?啟動流程?：
  1. 轉子對齊（最大0.67秒）
  2. 開環加速（電阻配置加速曲線）
  3. 閉環運行（基于BEMF的傳感器控制）
• ?低功耗模式?：
  • PWM輸入低于閾值時自動進入
  • 靜態電流典型值380μA

?5. 設計要點?

• ?外圍電路?：
  • VCC需10μF陶瓷電容，VCP需100nF電容
  • V1P8引腳需1μF電容（最大外部負載3mA）
• ?布局建議?：
  • 功率走線加粗，散熱焊盤連接至PCB地平面
  • 最小化柵極驅動回路寄生電感

?文檔版本?：SLVSDN2E（2021年3月修訂）
?生產狀態?：量產數據（PRODUCTION DATA）
?關鍵更新?：

• 新增WQFN封裝選項
• 優化BEMF異常檢測算法
• 增強熱關斷可靠性（閾值150°C，遲滯15°C）
