DRV870xD-Q1 器件是小型半橋柵極驅動器，使用兩個外部 N 溝道 MOSFET，用于驅動單向有刷直流電機或螺線管負載。

PWM接口允許與控制器電路進行簡單的接口。內部檢測放大器提供可調電流控制。集成電荷泵支持 100% 占空比，可用于驅動外部反向電池開關。獨立半橋模式允許共享半橋，以經濟高效的方式按順序控制多個直流電機。柵極驅動器包括使用固定關斷時間 PWM 電流斬波來調節繞組電流的電路。
*附件：drv8702d-q1.pdf

DRV870xD-Q1 器件采用智能柵極驅動技術，無需任何外部柵極組件（電阻器和齊納二極管），同時保護外部 FET。智能柵極驅動架構優化死區時間以避免任何擊穿情況，通過可編程壓擺率控制靈活地減少電磁干擾 （EMI），并防止任何柵極短路情況。此外，還包括主動和被動下拉功能，以防止任何 dv/dt 門打開。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
• 單半橋柵極驅動器
  • 驅動兩個外部 N 溝道 MOSFET
  • 支持 100% PWM 占空比
• 5.5 至 45V 工作電源電壓范圍
• PWM控制接口
• 用于配置的串行接口 （DRV8703D-Q1）
• 智能門驅動架構
  • 可調壓擺率控制
• 支持 1.8V、3.3V 和 5V 邏輯輸入
• 電流分流放大器
• 集成PWM電流調節
• 低功耗睡眠模式
• 保護功能
  • 電源欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV） 鎖定
  • 過流保護 （OCP）
  • 柵極驅動器故障 （GDF）
  • 熱關斷 （TSD）
  • 看門狗定時器 （DRV8703D-Q1）
  • 故障條件輸出 （nFAULT）

參數

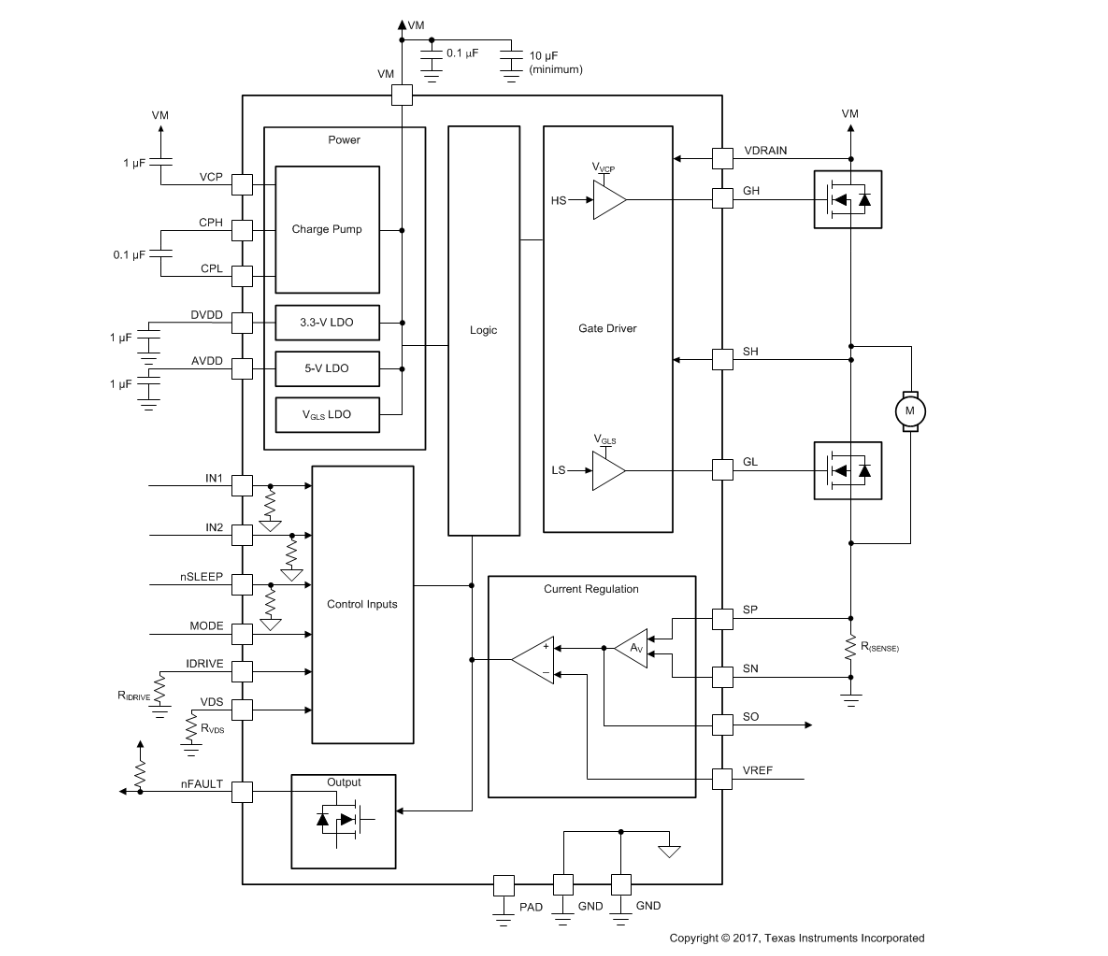

方框圖

?1. 核心特性?

• ?汽車級認證?
  • AEC-Q100 Grade 1認證（-40°C至+125°C工作溫度）
  • 符合HBM ESD Level 2和CDM ESD Level C4B標準
• ?驅動能力?
  • 單半橋架構，驅動2個外部N溝道MOSFET
  • 支持5.5-45V寬電壓輸入，100% PWM占空比
  • 可調柵極驅動電流（IDRIVE配置）
• ?控制接口?
  • PWM控制接口（DRV8702D-Q1硬件模式/DRV8703D-Q1可配置）
  • DRV8703D-Q1支持SPI配置（寄存器編程）
• ?保護功能?
  • 欠壓鎖定（UVLO）、電荷泵欠壓（CPUV）
  • 過流保護（OCP）、柵極驅動故障（GDF）
  • 熱關斷（TSD）、看門狗定時器（DRV8703D-Q1）

?2. 關鍵參數?

?3. 技術亮點?

• ?智能柵極驅動技術?
  • 集成死區時間控制（120-960ns可調）
  • 可編程柵極驅動強度優化EMI
• ?電流調節?
  • 固定關斷時間PWM電流斬波（25-200μs可調）
  • 集成電流檢測放大器（支持采樣保持模式）
• ?全集成保護?
  • 支持VDS監測和SP引腳過流雙保護機制
  • 故障輸出引腳（nFAULT）支持自動恢復

?4. 典型應用?

1. ?燃油泵驅動?
   • 通過外部MOSFET驅動單向有刷直流電機
2. ?繼電器/螺線管控制?
   • 支持高壓瞬態負載（如車載電磁閥）
3. ?布局建議?
   • VM引腳需并聯0.1μF陶瓷電容+10μF電解電容
   • 柵極走線寬度≥0.3mm以降低寄生電感

? 5. 版本更新（SLVSDX8B） ?

• ?新增功能?
  • DRV8703D-Q1增加看門狗定時器配置位（WD_DLY）
• ?優化項?
  • 修訂VREF電壓描述，更新電流斬波公式
  • 改進OCP閾值電壓曲線（VDS從0.86V調整為0.96V）

?文檔版本?：SLVSDX8B（2018年12月修訂）
?適用場景?：汽車燃油泵、H橋電機驅動、單極性負載控制等12V/24V系統。
