DRV8363-Q1 是一款集成式智能柵極驅動器，適用于 48V 汽車三相 BLDC 應用。該器件提供三個半橋柵極驅動器，每個驅動器能夠驅動高側和低側 N 溝道功率 MOSFET。DRV8363-Q1使用外部12V電源和用于高端MOSFET的集成自舉二極管產生正確的柵極驅動電壓。智能柵極驅動架構支持可配置的峰值柵極驅動電流，從 16mA 到 1A 源極和 2A 灌電流。DRV8363-Q1 可以在電機連接處以 8V 至 85V 的寬輸入范圍運行。涓流電荷泵允許柵極驅動器支持 100% PWM 占空比控制，并為外部開關提供過驅動?xùn)艠O驅動電壓。
*附件：drv8363-q1.pdf

DRV8363-Q1 提供低側電流檢測放大器，以支持基于電阻的低側電流檢測。放大器的低失調使系統能夠獲得精確的電機電流測量值。

DRV8363-Q1 集成了廣泛的診斷和保護功能，可實現強大的電機驅動系統設計，并有助于消除對外部組件的需求。高度可配置的器件響應使器件能夠無縫集成到各種系統設計中。

特性

• 汽車應用的 AEC-Q100 測試指南
  • 設備環境溫度：–40°C 至 +125°C
• 三相半橋柵極驅動器
  • 驅動六個 N 溝道 MOSFET （NMOS）
  • 8 至 85V 寬工作電壓范圍
  • 用于高側柵極驅動器的自舉架構
  • 支持 50mA 平均柵極開關電流，可在 20kHz 時驅動 400nC MOSFET
  • 涓流電荷泵，支持 100% PWM 占空比，并產生過載電源以驅動外部切斷或反極性保護電路
• 智能門驅動架構
  • 15 級可配置峰值柵極驅動電流，高達 1000 / 2000mA（源極/灌電流）
  • 基于柵源電壓監控的閉環自動死區時間插入
  • 可配置的軟關斷，以最大限度地減少過流關斷期間的感性電壓尖峰
• 低側電流檢測放大器
  • 1mV低輸入失調跨溫度范圍
  • 4 級可調增益
  • 可調輸出偏置，支持單向或雙向檢測
• 基于 SPI 的詳細配置和診斷
• DRVOFF 引腳用于獨立禁用驅動程序
• 高壓喚醒引腳 （nSLEEP）
• 用于控制電機制動（主動短路）的專用 ASCIN 引腳
• 6x、3x、1x 和獨立 PWM 模式
• 支持 3.3V 和 5V 邏輯輸入
• 集成保護功能
  • 電池和電源電壓監控器
  • MOSFET、VDS和Rsense過流監測器
  • MOSFET VGS 柵極故障監控器
  • 設備熱警告和關機
  • 故障狀態指示器引腳

參數

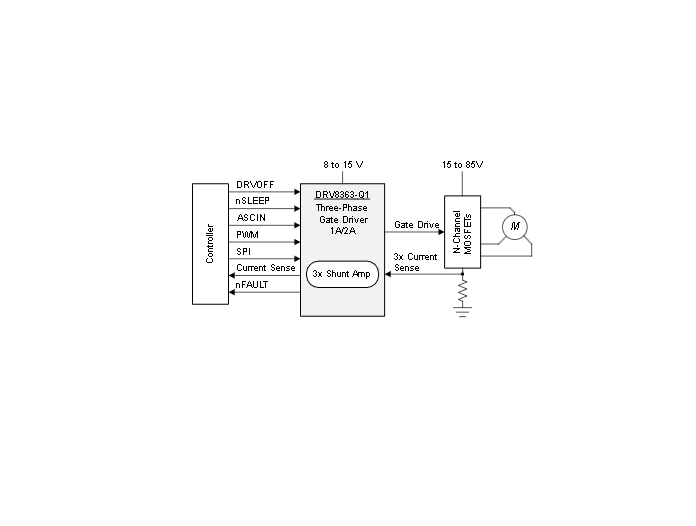

方框圖

?1. 產品概述?

• ?型號?：DRV8363-Q1，符合AEC-Q100汽車級認證，工作溫度范圍-40°C至125°C。
• ?核心功能?：48V電池供電的三相智能柵極驅動器，集成精確電流檢測與高級監控功能。
• ?應用領域?：
  • 汽車電機控制（燃油泵、風扇、變速箱執行器等）
  • 電動交通（電動自行車、滑板車等）的BLDC/PMSM電機驅動。

?2. 關鍵特性?

?2.1 柵極驅動架構?

• ?驅動能力?：支持6路N溝道MOSFET，峰值驅動電流1A（源）/2A（灌）。
• ?智能柵極控制?：
  • 15級可配置驅動電流（16mA至1A/2A）。
  • 基于柵源電壓監測的閉環死區時間插入。
  • 軟關斷功能以減少過流關斷時的電壓尖峰。
• ?供電范圍?：8V至85V寬輸入電壓，支持100% PWM占空比。

?2.2 電流檢測?

• ?低邊電流檢測放大器?：
  • 1mV低溫漂輸入偏移，4級可調增益。
  • 支持單向/雙向檢測，增益范圍5V/V至40V/V。

?2.3 保護與診斷?

• ?集成保護?：
  • 電源電壓監控（欠壓/過壓）。
  • MOSFET VDS/VGS故障檢測。
  • 熱警告與關斷（OTW/OTSD）。
• ?SPI接口?：支持詳細配置與故障診斷。

?3. 功能模式?

• ?PWM控制模式?：
  • ?6x/3x/1x PWM?：支持獨立半橋控制、霍爾傳感器直接驅動等。
  • ?獨立模式?：各相獨立配置。
• ?低功耗模式?：通過nSLEEP引腳進入睡眠模式，關閉柵極驅動與電流檢測。

?4. 電氣特性?

• ?工作條件?：
  • GVDD供電：8V至20V（推薦12V）。
  • VDRAIN耐壓：85V（最大105V瞬態）。
• ?保護閾值?：
  • GVDD欠壓鎖定（7.2V典型值）。
  • VDRAIN過壓保護（可編程36V至84V）。

?5. 封裝與引腳?

• ?封裝?：48引腳QFN（7mm×7mm），帶裸露散熱焊盤。
• ?關鍵引腳?：
  • ?GHx/GLx?：高/低側柵極驅動輸出。
  • ?SPx/SNx?：電流檢測放大器輸入。
  • ?nFAULT?：故障指示輸出（開漏）。

?6. 典型應用?

• ?電路設計?：
  • 外部自舉電容（1μF）與電荷泵電容（1μF）需靠近器件。
  • 電流檢測電阻（0.5mΩ）布局需減少寄生電感。
• ?布局建議?：
  • 縮短?hào)艠O驅動走線，避免多過孔。
  • 電源去耦電容（GVDD/DVDD）需貼近引腳。

?7. 文檔支持?

• 提供完整的寄存器映射（STATUS/CONTROL寄存器）、時序圖及故障響應表。
• 參考設計指南包括熱管理、PCB布局及保護電路配置。
