電動工具市場成長、笙泉的電鉆方案

電動工具(Power Tools)廣泛應用于建筑、制造、木工、汽車維修及家庭維修等領域，藉由DIY文化興起、建筑與基礎建設活動增加、無線工具技術進步的帶動下，全球電動工具市場規模在2025年估計將達334.4億美元，預計2025～2037年間將以約6.8%年均復合增長率(CAGR)持續成長(依據Research Nester 2025年5月報告)。

一、方案架構概述
笙泉科技重磅推出基于MDF101A芯片的電鉆解決方案，專為新一代電動工具應用量身打造。其采用無刷電機(BLDC)驅動架構，有效克服傳統有刷電機扭矩不足、碳刷磨損快等痛點，大幅提升耐用性與作業穩定性。

透過先進無感方波控制技術，實現高扭矩輸出與高效率運行，讓每一次鉆孔都精準有力。內建多路運放與比較器，大幅簡化外圍電路，降低電磁干擾(EMI)，即使在高精度或嚴苛環境下也能穩定運行。

本方案特別適用于家庭裝修/維修保養、工業制造、建筑工程…等作業場景，是專業工具邁向智能化升級的理想選擇。

二、核心性能優勢

1.動態扭矩增強技術

●采用定制無刷電機搭配MDF101A芯片協同控制，最高輸出扭矩達120N/m，輕松應對鋼材鉆孔、混凝土開孔等重載作業場景

●自適應負載調節：芯片內置12位ADC可實時監測電流波動，透過算法精準維持恒定轉速，有效避免操作過程中出現卡頓或失速現象

2.無傳感器閉環控制

●基于反電動勢檢測技術 (無需霍爾傳感器)，通過比較器精準識別轉子位置
●硬件死區時間可調(0~2μs)，防止MOSFET直通燒毀，系統可靠性提升40%

3.三種模式+無極調速+安全防護

●三種模式：沖擊模式，電鉆模式，起擰模式

●無極調速 + 高低速切換 + 一鍵正反轉

多重保護機制：

●過流保護（＞90A觸發）

●過欠壓保護（<12V欠壓保護,>28V過壓保護）

●堵轉保護（響應時間＜100ms）

●MOS溫度監控（＞100℃停機）

●缺相保護（相線斷開停機）

●偏置電壓檢測保護（2.5V偏置電壓檢測）

●無操作自動斷電（待機功耗＜0.1W）

三、芯片級技術實現

MDF101A芯片關鍵能力

●內核架構 ：Arm? Cortex?-M0(60MHz)

●電機控制外設 ：3路PWM互補輸出+死區調節，12位ADC(1MSPS)電流采樣

●存儲擴展：32KB Flash + 4KB RAM；獨立3KB Flash存儲作業參數

●工業防護：6KV ESD/EMC抗干擾設計

●實時控制優化：硬件除法器加速扭矩和轉速計算周期（＜2μs），確保高速鉆孔時轉速波動率＜5%

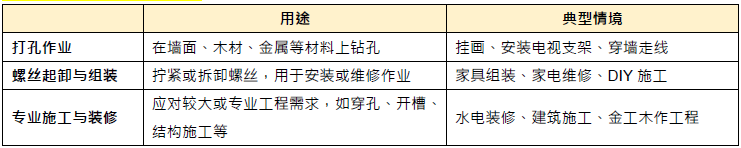

四、典型應用場景

五、方案核心價值

1.尖端算法

●無感方波比較器控制，支持零速大扭矩啟動，安全可靠

2.壽命提升

●無刷電機壽命＞10,000小時（傳統有刷電機＜2,000小時）
●芯片級保護減少電路板維修率60%

3.能效突破

●智能換相算法降低銅損，能效轉化率達92%
●休眠模式電池待機時間延長至18個月

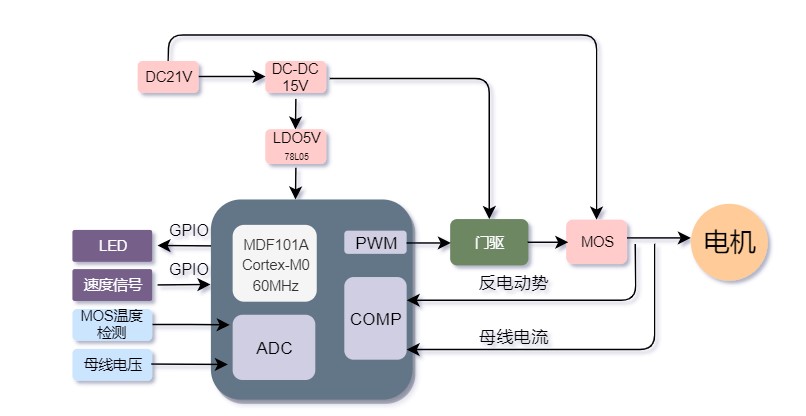

六、應用方框圖

七、總結
笙泉科技MDF101A電鉆方案(電動工具)以工業級芯片為核心，采用無感方波控制技術，實現高達 120N/m的超高扭矩輸出。內建四檔智能調速模式，靈活覆蓋從精密電子安裝到混凝土破碎等多元應用場景。方案同步強化過載保護與EMC抗干擾能力，為專業級電動工具提供「高扭矩、長壽命、低故障」的三合一技術支撐。


**另可瀏覽笙泉科技官網電動工具方案 和BLDC (MDF101A) 產品頁面.
