STMicroelectronics TSC1801雙向電流檢測放大器提供低側電流測量，具有2.0V至5.5V寬電源電壓范圍。增益值分配為20V/V，可根據零件編號進行選擇。STMicro TSC1801設計用于檢測低共模電壓下分流電阻器上的壓降。

數據手冊：*附件：STMicroelectronics TSC1801雙向電流檢測放大器數據手冊.pdf

特性

• 寬電源電壓范圍：2.0 V至5.5 V
• 固定增益：20V/V
• 總輸出誤差<0.5%
• 失調電壓：±200μV（最大值）
• 增益誤差：0.1%（最大值）
• 2.1 MHz 帶寬
• 擴展溫度范圍：-40 °C至+125 °C
• 可提供汽車級版本
• 優點
  • 保證總誤差
  • 減少物料清單

內部原理圖

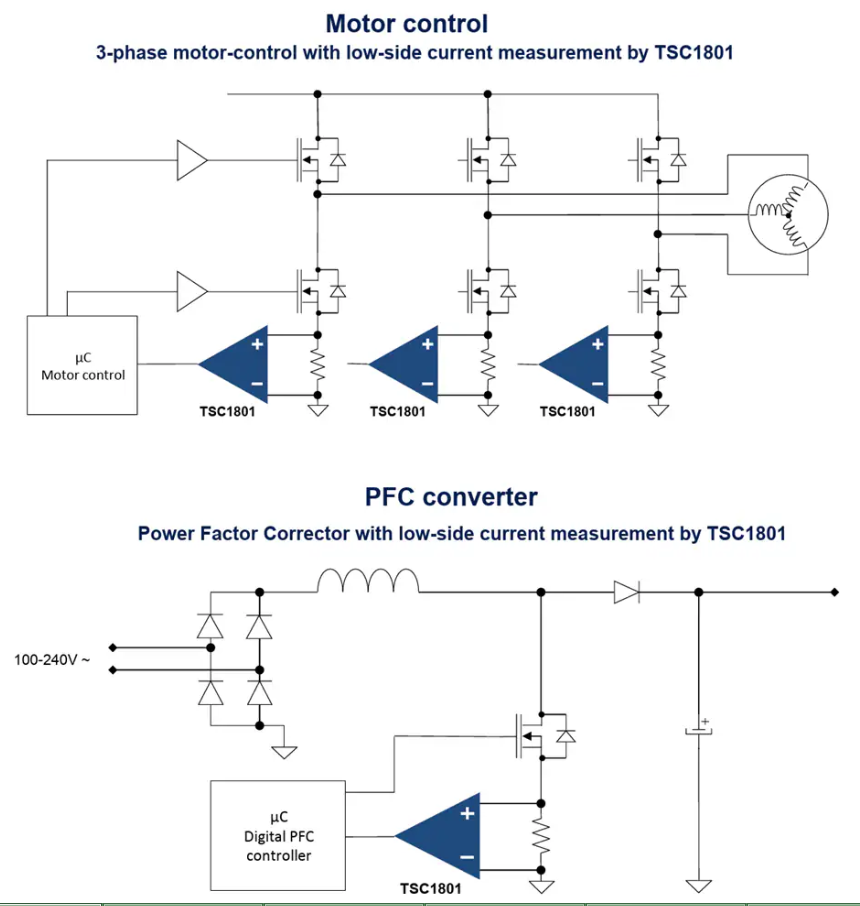

典型應用

?TSC1801雙向電流檢測放大器技術解析與應用指南

?一、核心特性概述?

STMicroelectronics推出的TSC1801是一款高精度、低側雙向電流檢測放大器，專為寬電壓范圍（2.0V至5.5V）設計，適用于汽車電子、太陽能系統及電機控制等場景。其核心優勢包括：

• ?超高精度?：總輸出誤差<0.5%，偏移電壓低至±200μV（最大值），增益誤差僅0.1%。
• ?寬頻帶響應?：2.1MHz帶寬，支持高速電流檢測需求。
• ?環境適應性?：工作溫度范圍-40°C至+125°C，提供汽車級（AEC-Q100認證）選項。

?二、關鍵參數解析?

1. ?電氣特性?
   • ?增益?：固定20V/V，通過外部電阻分壓實現靈活配置（需參考典型應用電路）。
   • ?噪聲性能?：輸入電壓噪聲密度低至50nV/√Hz（@10kHz），適合高靈敏度應用。
   • ?動態響應?：壓擺率14V/μs，0.1Hz至10Hz頻段噪聲電壓僅4μVpp。
2. ?極限參數?
   • ?電源電壓?：絕對最大值6V，推薦工作范圍2.0V-5.5V。
   • ?輸入差分范圍?：±122mV（保證誤差<0.3%）。

?三、典型應用設計?

?1. 電機控制方案?

• ?電路拓?fù)?/strong>?：如圖3所示，TSC1801用于三相電機低側電流檢測，通過分時采樣實現多路電流監控。
• ?關鍵設計?：
  • 分流電阻選擇需兼顧功耗與信號幅度（如10mΩ/1A時輸出200mV）。
  • VREF引腳接電源中點（VCC/2）以實現雙向電流檢測。

?2. PFC電路集成?

• ?功能實現?：如圖4所示，在數字PFC控制器中，TSC1801實時監測電感電流，配合算法優化功率因數。
• ?抗干擾措施?：
  • 電源引腳就近放置22nF以上去耦電容。
  • 差分輸入走線等長以減少共模干擾。

?四、PCB布局建議?

1. ?布線優化?
   • ?功率路徑?：采用短而寬的銅箔（>1mm），降低寄生電感導致的振鈴。
   • ?信號隔離?：電流檢測路徑遠離高頻開關節點（如MOSFET柵極驅動線）。
2. ?散熱設計?
   • SOT23-6封裝需通過多via連接底層地平面，提升散熱效率（熱阻240°C/W）。

?五、選型與擴展?

• ?型號對比?：
  • ?TSC1801BILT?：工業級標準型號（-40°C至125°C）。
  • ?TSC1801BIYLT?：汽車級型號，通過AEC-Q100認證。
• ?仿真支持?：ST官網提供SPICE模型，可預驗證系統穩定性。
