STMicroelectronics TSC199低側/高側雙向放大器設計用于通過分流電阻器檢測電流，支持-0.3V至+26V的寬電壓范圍。TSC199有三種不同版本可供選擇，每個版本具有不同增益：50V/V、100V/V和200V/V。

數據手冊：*附件：STMicroelectronics TSC199低側，高側雙向放大器數據手冊.pdf

STMicroelectronics TSC199放大器采用專用的零漂移架構設計，可實現高精度運行。該器件可檢測滿量程低至10mV的極低壓差，因而可減少測量誤差。TSC199可用于各種操作場景，如精密電流測量、過流保護、電流監控和反饋環路。

TSC199可在2.7V至26V的寬電壓范圍及-40°C至125°C的工業溫度范圍內穩定運行。

特性

• 寬共模電壓范圍：-0.3V至26V
• 失調電壓：±150μV（最大值）
• 增益誤差：1.5%（最大值）
• 失調漂移：0.5μV/°C（最大值）
• 最大100 μA的靜態電流
• 提供不同增益選項
  • TSC199A1：50V/V
  • TSC199A2 100V/V
  • TSC199A3 200V/V
• SC70-6和QFN10L（1.8mmx1.4mm）

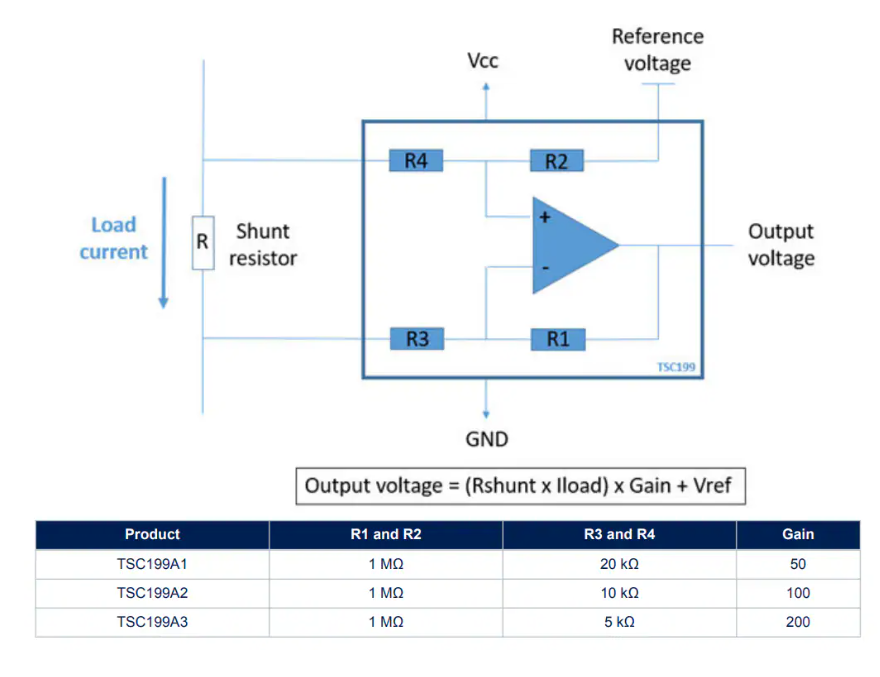

框圖

TSC199零漂移電流檢測放大器技術解析與應用指南?

?一、產品核心特性與技術亮點?

TSC199系列是意法半導體推出的高精度零漂移電流檢測放大器，具備以下突出特性：

?1.1 寬共模電壓范圍?

• 工作電壓范圍：-0.3V至26V，可適應各種復雜供電環境
• 差分輸入電壓范圍：-26V至+26V，確保在各種負載條件下的穩定測量

?1.2 卓越的精度性能?

• 最大失調電壓：±150μV
• 失調電壓漂移：0.5μV/°C最大值
• 增益誤差：1.5%最大值
• 采用零漂移架構，確保長期穩定性

?1.3 多重增益選項?
提供三種不同增益版本以滿足多樣化應用需求：

• TSC199A1：50V/V增益
• TSC199A2：100V/V增益
• TSC199A3：200V/V增益

?二、電氣參數深度分析?

?2.1 關鍵性能參數?（典型條件：25°C，VCC=5V）

• ? 共模抑制比(CMR) ?：120dB
• ? 電源抑制比(PSR) ?：28μV/V
• ?輸入偏置電流?：0.02μA
• ?靜態電流?：典型值65μA，最大值100μA

?2.2 動態性能表現?

• ?帶寬?：
  • TSC199A1：100kHz
  • TSC199A2：40kHz
• ?壓擺率?：
  • TSC199A1：0.85V/μs
  • TSC199A2：0.32V/μs
• ?輸入?yún)⒖荚肼?/strong>?：40nV/√Hz

?三、典型應用電路設計?

?3.1 電路連接拓?fù)?/strong>?
基于器件內部結構，典型應用包括：

1. ?分壓電阻網絡?：所有型號均采用1MΩ的R1/R2電阻
2. ?增益設定電阻?：
   • A1型號：20kΩ(R3/R4)
   • A2型號：10kΩ(R3/R4)
   • A3型號：5kΩ(R3/R4)

?3.2 引腳功能詳解?

• ?REF?：參考電壓輸入端
• ? VIN+/VIN- ?：外部檢測電阻連接端
• ?OUT?：輸出電壓信號

?3.3 布局建議?

• 輸入串聯電阻建議用于限制輸入電流
• 輸出電容負載最大470pF，避免振蕩

?四、熱管理與封裝選擇?

?4.1 封裝選項?

• ?SC70-6?：超小型封裝，尺寸2.2×1.35mm
• ?QFN10L?：1.8×1.4mm極小封裝

?4.2 熱特性參數?

• ? 熱阻(SC70-6) ?：232°C/W
• ? 熱阻(QFN10L) ?：124°C/W
• 工作結溫范圍：-40°C至150°C

?五、設計注意事項?

?5.1 極限參數約束?

• 電源電壓最大值：26V
• 輸入引腳電流限制：5mA
• 存儲溫度：-65°C至150°C

?5.2 焊接要求?

• 回流焊峰值溫度：260°C
• 255°C以上持續時間：≤30秒

?六、應用場景實例?

?6.1 筆記本電腦電源管理?

• 電池充放電電流監測
• 系統功耗優化控制

?6.2 工業設備電流監控?

• 電機驅動電流檢測
• 過流保護系統實現

?6.3 電信設備應用?

• 基站功率放大器電流反饋
• 電源分配網絡監控

?七、型號選擇指南?

?八、設計驗證要點?

?8.1 精度驗證?

• 在滿量程10mV下驗證測量誤差
• 在-40°C至125°C范圍內測試溫度漂移

?8.2 穩定性測試?

• 不同負載條件下的輸出穩定性
• 電源電壓波動對精度的影響
