STMicroelectronics STM32N6高性能微控制器采用Arm^?^ Cortex ^?^ -M55處理器作為核心，運行頻率為800MHz。該款MCU在DSP功能上新增了Arm Helium?矢量處理功能，同時搭載了ST NeurART Accelerator?，這是一款專為節能邊緣AI應用而設計的內部NPU，具備1GHz時鐘頻率和高達600GOPS的運算性能。STMicroelectronics STM32N6 MCU為計算機視覺和音頻任務應用場景中的實時神經網絡推理提供了支持。MIPI CSI2接口和圖像信號處理確保了與各種相機的兼容性，而H.264編碼器、JPEG CODEC和NeoChrom?圖形加速器則使產品功能更加豐富。

數據手冊：*附件：STMicroelectronics STM32N6高性能微控制器數據手冊.pdf

特性

• 性能
  • Helium – M型矢量擴展 (MVE) 具有多達150條指令，旨在快速執行高級DSP和機器學習代碼
  • ST Neural-ART加速器針對密集AI算法進行了優化，時鐘頻率為1GHz，在平均3 TOPS時提供600 GOPS，具有能效
• 存儲器
  • 無閃存配置4.2MB連續嵌入式RAM
  • 外部存儲器用快速串行I/F提供了低引腳數、高性價比的方式，通過8位或16位接口訪問外部RAM或閃存
  • 靈活的存儲器控制器（PSRAM、SDRAM、NOR、NAND）
• 擴展多媒體功能
  • Chrom-ART?加速器2D圖形加速
  • 用于非方形顯示器的Chrom-GRC?圖形資源切割器
  • NeoChrom加速器2.5D加速度，用于高級圖紙、角度校正和紋理映射
  • H.264編碼器720p/1080p（30fps時）
  • JPEG硬件加速器壓縮和解壓縮、高品質motion JPEG視頻播放
  • 尺寸適用于5百萬像素相機（30fps時）的專用圖像處理器 (ISP)，可從同一輸入生成三種不同的輸出，多個攝像頭接口，MIPI CSI-2，雙通道接口，16位并行接口，STM32-ISP-IQTune，用于管理ISP調諧
• 安全性
  • 目標SESIP 3級和PSA 3級認證
  • TrustZone^?^
  • 抗側通道AES/PKA和快速AES/SHA
  • RIF租戶感知防火墻
• 支持在MCU上實現邊緣AI用例
  • 以更高的精度運行復雜的NN模型
  • 支持實時處理
  • 處理分辨率更高的圖像/更高的采樣頻率
  • 并行運行不同NN模型
• 增強型UX/HMI
  • 豐富且響應迅速的圖形
  • 實現各種交互可能性
• 高端視頻及多媒體應用
  • 通過USB/以太網/Wi-Fi/藍牙^?^ 傳輸視頻
  • 視頻錄制
• 無縫集成至STM32生態系統
  • 由可用的邊緣AI工具、資源和案例研究提供支持
  • 由TouchGFX提供支持
• 高度安全，符合安全法規標準

產品組合

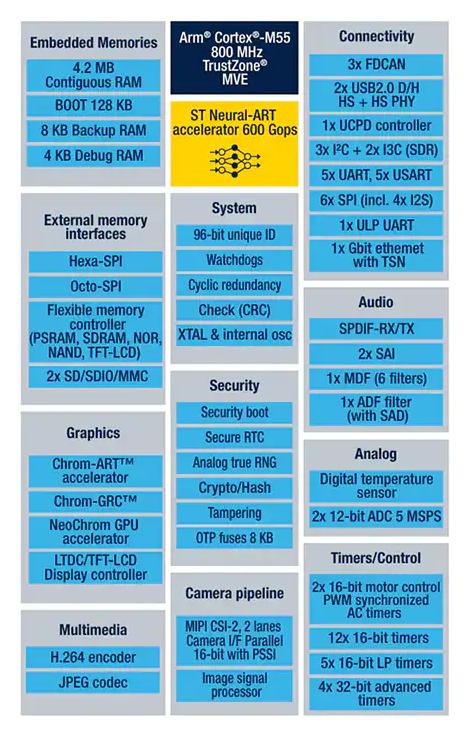

框圖

STM32N6高性能微控制器技術解析：AI與圖形處理的融合創新

一、產品概述

STM32N6系列是STMicroelectronics推出的高性能微控制器，基于Arm? Cortex?-M55內核設計，集成了ST Neural-ART加速器和Neo-Chrom 2.5D GPU，專為需要人工智能加速和高級圖形處理的嵌入式應用而設計。該系列產品采用先進制程工藝，工作頻率可達800MHz，提供高達4.2MB的連續SRAM和豐富的外設接口，適用于工業自動化、智能家居、醫療設備和高清視頻處理等領域。

二、核心架構特性

1. 處理器核心

• ?Cortex-M55內核?：采用Armv8.1-M架構，支持TrustZone安全技術，提供1280 DMIPS性能和3360 CoreMark?評分
• ?Helium技術?：集成M-Profile向量擴展(MVE)，顯著提升DSP和ML性能
• ?存儲子系統?：包含32KB指令緩存(ICACHE)、32KB數據緩存(DCAPHE)以及192KB緊耦合內存(TCM RAM)

2. 神經網絡加速器

?ST Neural-ART加速器?是該系列的最大亮點：

• 工作頻率高達1GHz
• 提供600 GOPS算力，支持288 MAC/cycle
• 專用硬件單元優化DNN推理功能
• 實時加密/解密和權重解壓縮功能
• 靈活的數據流處理引擎

3. 圖形處理單元

?Neo-Chrom 2.5D GPU?提供：

• 硬件加速的2.5D圖形處理
• 支持縮放、旋轉、alpha混合、紋理映射和透視變換
• 集成Chrom-ART加速器(DMA2D)和硬件JPEG編解碼器
• 最大支持XGA分辨率的LCD-TFT控制器

三、關鍵外設與接口

1. 存儲系統

• ?4.2MB連續SRAM?：低延遲訪問，支持ECC校驗
• ?靈活的外部存儲器控制器?：支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND閃存
• ?XSPI接口?：雙端口配置(8位和16位)，最高200MHz時鐘頻率

2. 視頻處理

• ?H.264視頻編碼?：支持1080p30和720p60，涵蓋Baseline/Main/High Profile
• ?雙通道攝像頭接口?：并行和2-lane CSI-2
• ? 圖像信號處理器(ISP) ?：三管道并行處理，支持壞點校正、去馬賽克、伽馬校正等算法

3. 安全特性

• ? Arm TrustZone? ?和可保護I/O
• ?SESIP Level 3認證?和PSA Certified
• 安全啟動ROM和硬件唯一密鑰(HUK)
• 雙AES協處理器(含DPA抗干擾)

4. 豐富通信接口

• ?USB 2.0 HS/FS?：雙OTG控制器(含Type-C? PD)
• ?千兆以太網?：支持TSN時間敏感網絡
• ?多協議連接?：4x I2C Fm+、2x I3C、6x SPI、5x USART/UART
• ?無線連接基礎?：3x FDCAN、2x SDMMC

四、低功耗設計

STM32N6系列提供多種低功耗模式：

• ?Sleep模式?：僅CPU時鐘停止
• ?Stop模式?：系統時鐘停止，保留SRAM內容
• ?Standby模式?：系統完全斷電，通過RTC或外部中斷喚醒
• ?VBAT模式?：RTC和備份域由電池供電

內置SMPS降壓轉換器可顯著降低運行功耗，VBAT模式下備份SRAM和RTC的電流消耗極低。

五、應用場景建議

1. ?智能視覺系統?：結合NPU和ISP，適用于人臉識別、物體檢測等AI視覺應用
2. ?工業HMI?：利用GPU加速實現復雜的圖形用戶界面
3. ?邊緣AI設備?：本地化神經網絡推理，減少云端依賴
4. ?視頻門禁系統?：支持H.264編碼和雙攝像頭輸入
5. ?自動駕駛輔助?：多CAN FD接口適合車載通信

六、開發支持

ST提供完整的生態系統支持：

• ?STM32Cube工具鏈?：包含HAL/LL庫、中間件和例程
• ?STM32Cube.AI?：簡化神經網絡模型部署到NPU
• ?STM32CubeMonitor?：實時監控和調試工具
• ?TouchGFX?：針對圖形應用的GUI框架
