在現代社會，建筑能耗問題日益凸顯。據統計，國家機關辦公建筑和大型公共建筑的年耗電量約占全國城鎮總耗電量的22%，每平方米能耗是普通居民住宅的10至20倍，甚至高于歐洲、日本等發達國家同類建筑的1.5至2倍。這一數據引發了社會對建筑節能的廣泛關注。為應對高能耗問題，國家相關部門發布了《關于加強國家機關辦公建筑和大型公共建筑節能管理工作的實施意見》，明確提出需建立節能監管體系，通過分項計量和遠程傳輸技術實時監測能耗數據，推動能耗統計、能源審計和能效公示等工作。這一背景為建筑能耗監測系統的推廣應用奠定了基礎。13641854052

圖片1：項目背景和政策文件截圖

建筑能耗監測系統的建設并非一蹴而就，而是基于嚴格的技術標準和地方政策。國家層面發布了《國家機關辦公建筑和大型公共建筑能耗監測系統建設相關技術導則》，涵蓋了數據采集、傳輸、計量裝置安裝及系統維護等多個環節。例如，分項能耗數據采集技術導則旨在統一能耗數據的分類和編碼規則，確保數據實時采集、準確傳輸和科學處理。地方層面，上海、成都、深圳等地也出臺了具體細則，要求新建或改造的大型公共建筑安裝分項計量裝置，并與市級能耗監測平臺聯網。這些標準不僅規范了系統建設，還為碳達峰和碳中和目標的實現提供了技術支持。

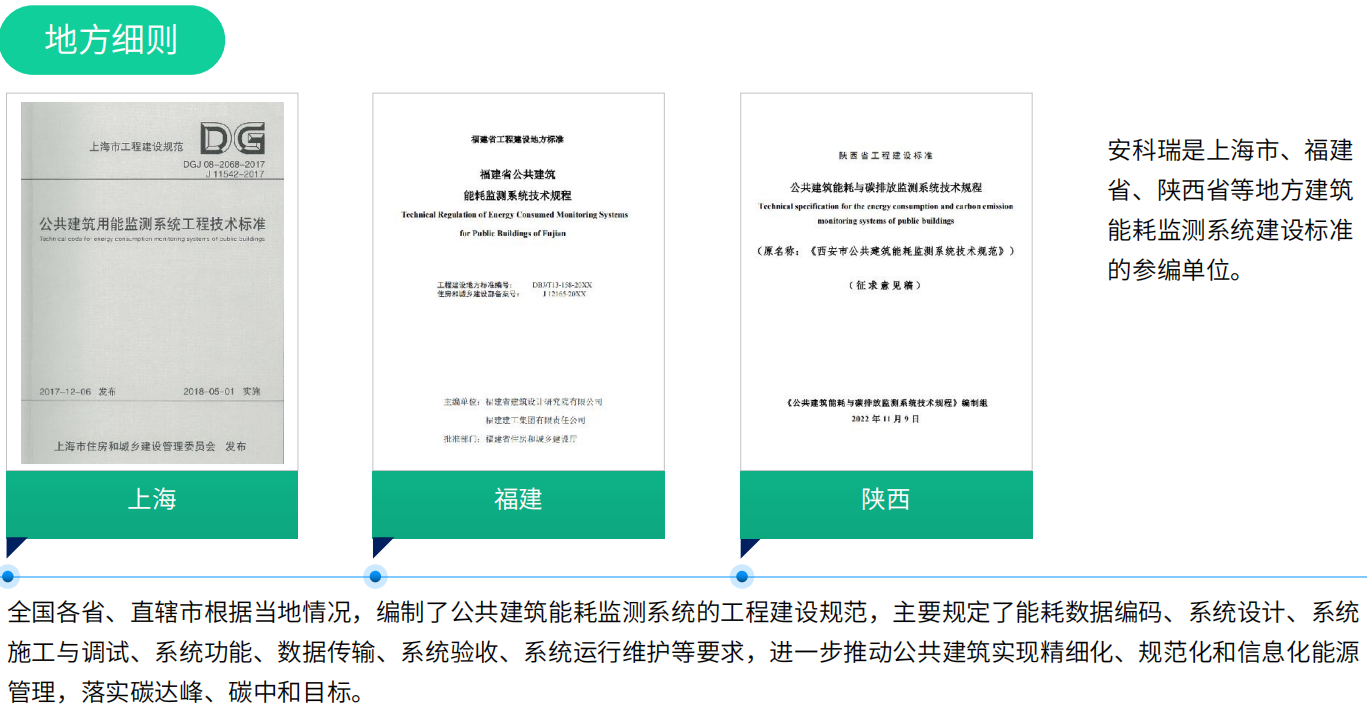

圖片2：地方細則和標準參編單位介紹

系統結構是能耗監測的核心。大型公共建筑能耗監測系統采用三級架構：省級平臺、市（區）級平臺和建筑級子系統。子系統負責自動采集電、水、燃?xì)?、供熱、供冷及可再生能源等?shù)據，并通過數據采集器實現多協議兼容和遠程管理。數據采集器需支持RS-485、M-bus等多種接口，并具備斷點續傳、數據加密和本地存儲功能。應用層通常采用B/S架構，便于用戶通過瀏覽器或手機APP訪問。這種分層設計不僅提高了系統的靈活性和可靠性，還為實現精細化能源管理提供了基礎。

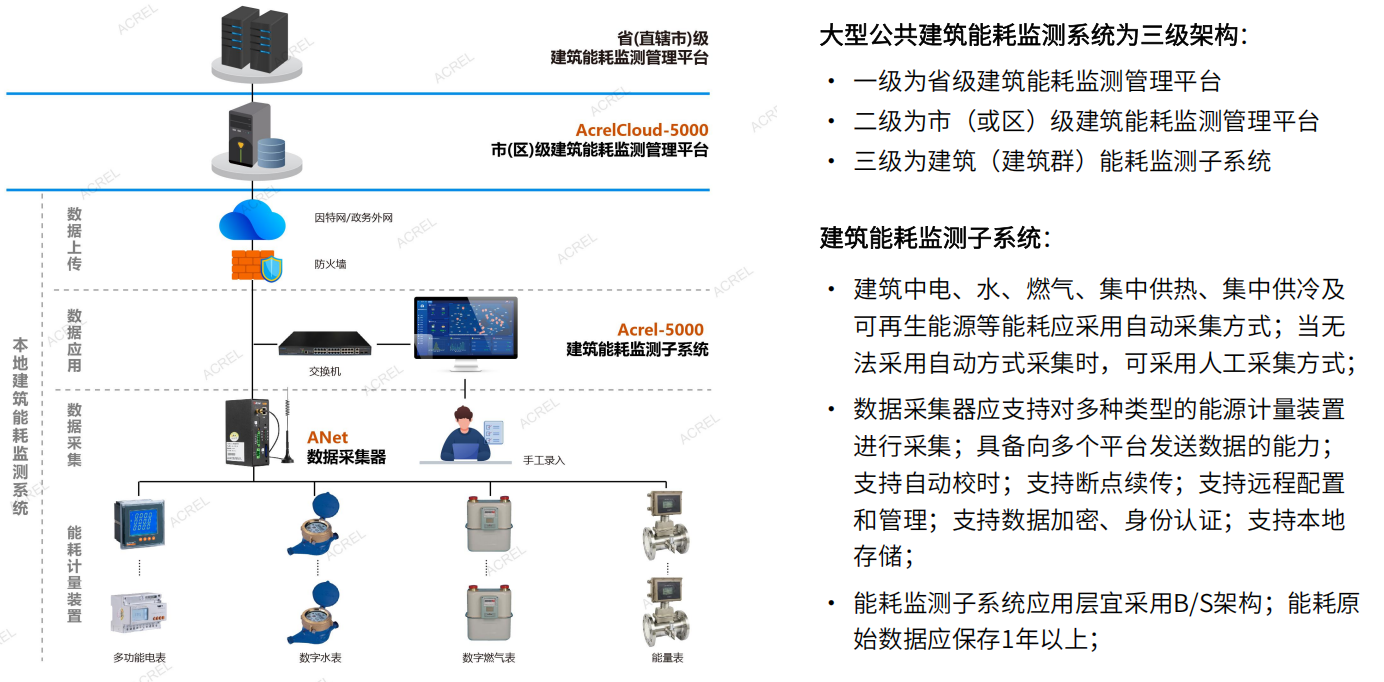

圖片3：系統架構圖

系統的軟件功能豐富多樣，覆蓋了能耗監測的全流程。首先，能耗概況模塊可實時顯示能源用量、同環比數據及設備在線狀態，幫助用戶快速掌握整體用能情況。其次，實時監測功能允許用戶查看歷史參數和能耗數據集抄，支持報表導出和打印。能耗統計模塊則按分類、分項和分戶對能耗進行逐時、逐日、逐月或逐年統計，并計算單位面積能耗、人均能耗等強度指標，結果以曲線、柱狀圖等形式直觀展示。此外，系統還提供能耗分析功能，通過同比環比、工作日與節假日用能對比等手段，輔助用戶挖掘節能潛力。

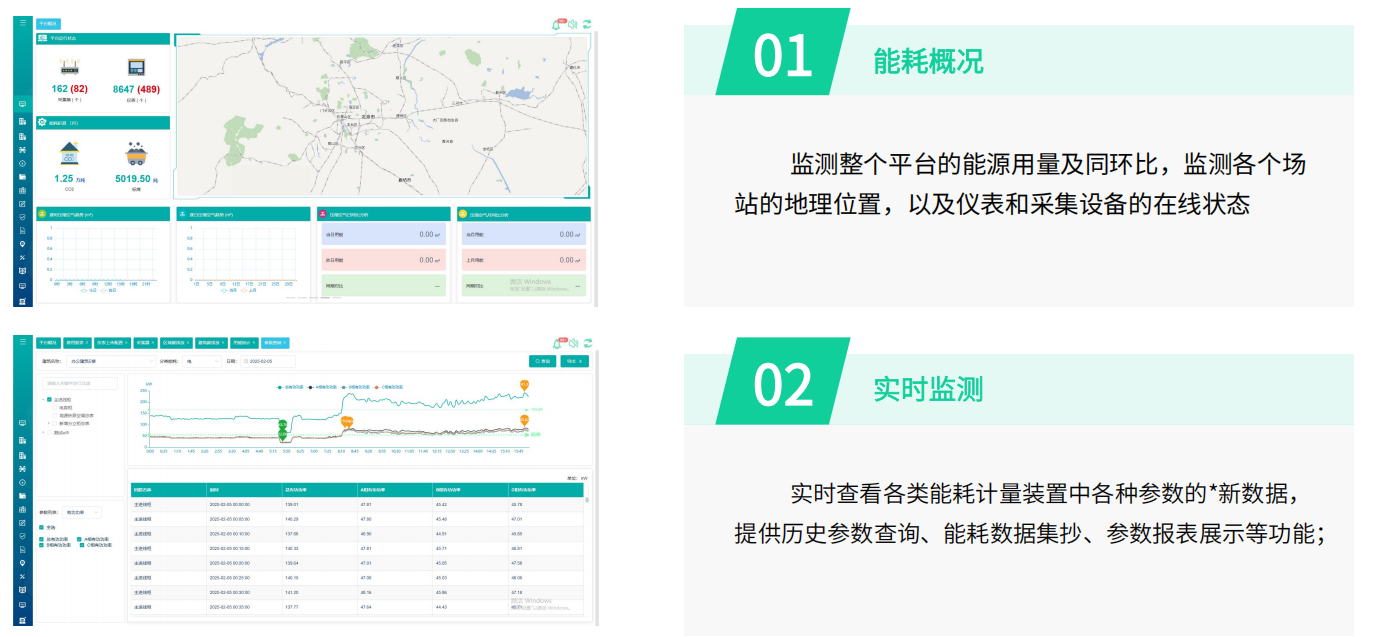

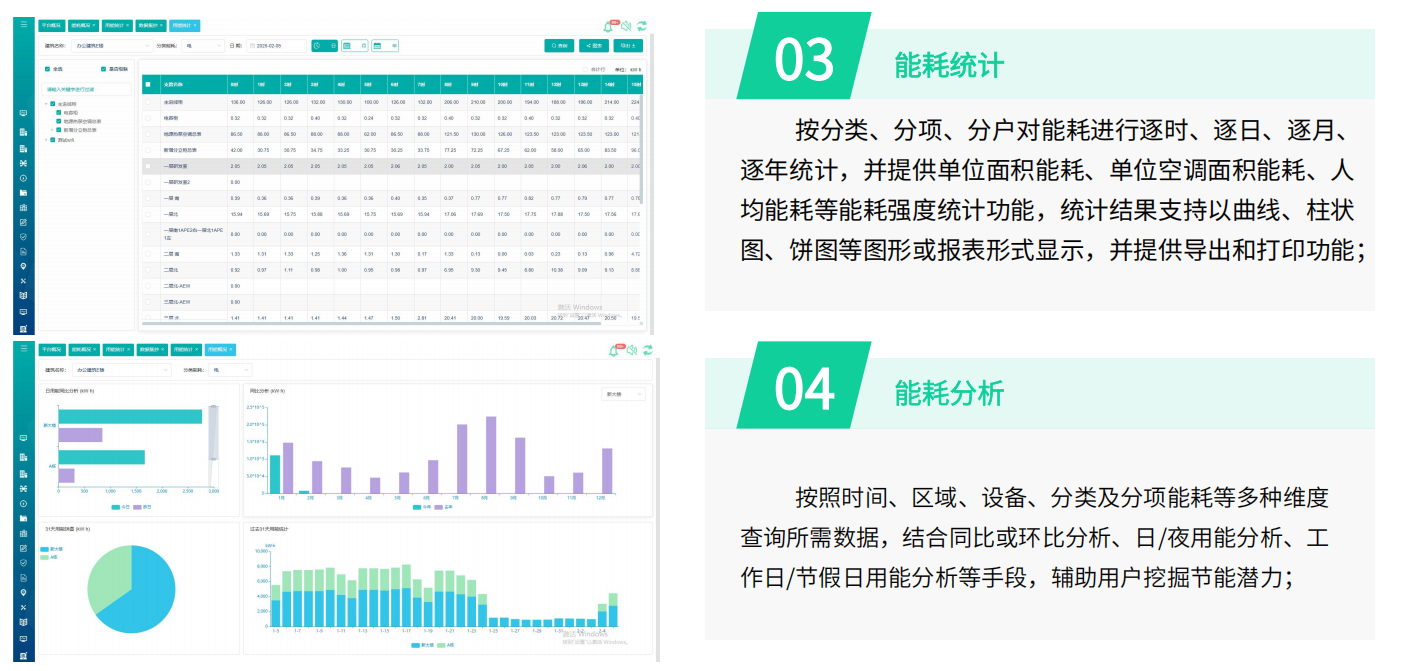

圖片4：能耗概況和實時監測界面 圖片5：能耗統計和能耗分析界面

能耗報警功能是系統的重要補充。它可實時監測設備或區域的用能異常，如能耗超限或設施故障，并通過短信、郵件或APP推送告警信息。對于無法自動采集的數據，系統支持手工錄入，確保數據的完整性。能源計費模塊則支持按單一制電價或復費率統計電費，生成費用報表。能源流向圖以?；鶊D形式展示能源的構成和平衡關系，幫助用戶優化能源分配?？稍偕茉唇y(tǒng)計和碳排放監測功能進一步擴展了系統的應用范圍，例如對分布式光伏發電量的統計和建筑運行階段碳排放量的計算，為綠色建筑評價提供數據支持。

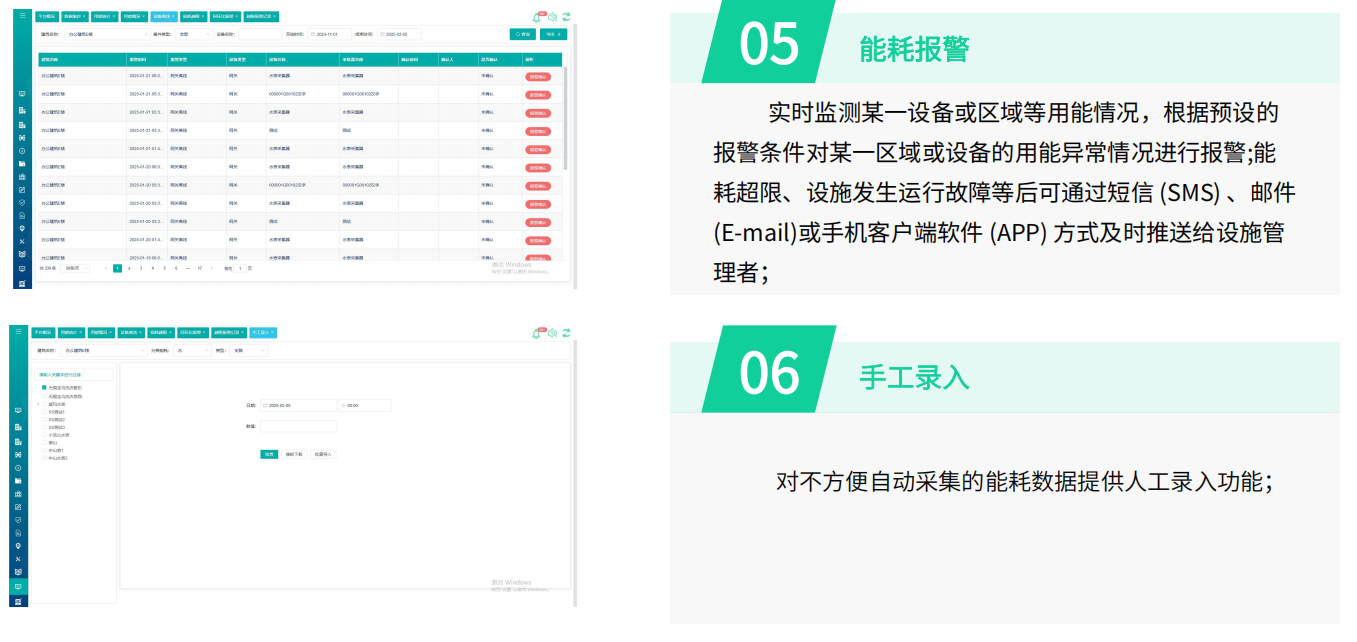

圖片6：能耗報警和手工錄入功能描述

數據上傳功能確保系統與政府平臺的無縫對接。按照地方標準，系統可將能耗數據加密后定時上傳至市級或省級監測平臺，滿足政策考核要求。在實際應用中，系統需具備高兼容性和安全性。例如，數據采集器需支持Modbus、DL/T645等多種協議，并具備EMC防護能力，在強電磁環境下穩定運行。安科瑞的ANet系列數據采集器便是典型代表，它基于嵌入式系統開發，集成了多類通信接口，支持遠程配置和故障診斷，符合國家電磁兼容標準。

圖片7：ANet數據采集器硬件介紹

典型案例展示了系統的實際效果。在辦公建筑領域，山東省知識產權中心、陽光保險通州后援中心等項目均部署了能耗監測系統，實現了能耗數據的實時采集和分析。商場建筑中，成都優客城市廣場和無錫恒隆廣場通過系統優化了用能結構。醫療衛生建筑如江陰市人民醫院東院和上海皮膚病醫院，利用系統降低了運行成本。體育建筑和綜合建筑也不例外，例如上海體育館和天津地鐵六號線項目，系統不僅提升了能效，還為管理決策提供了數據支撐。政府機關和學校領域，新疆吉昌市政務中心和南京理工大學江陰校區等項目進一步驗證了系統的廣泛適用性。

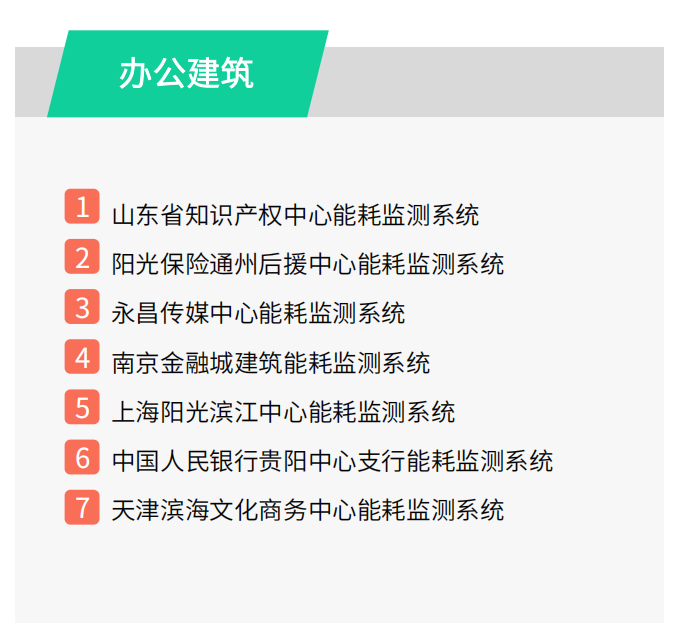

圖片8：辦公建筑典型案例列表

云平臺的應用是系統發展的新趨勢。以上海市某區能耗監測平臺為例，該平臺接入了200多棟公共建筑，覆蓋超1000萬平方米建筑面積，安裝了逾15000臺能耗計量表計。平臺具備建筑基本信息維護、全區能耗分析、單體建筑用能統計等功能，并可自動校驗異常數據，確保上傳質量。用戶可通過平臺查看能耗趨勢、分項占比和地理分布，輔助區域節能管理。安科瑞作為該平臺的參編單位和供應商，提供了從硬件到軟件的全套解決方案，幫助用戶規范建設系統，并順利通過政府驗收。

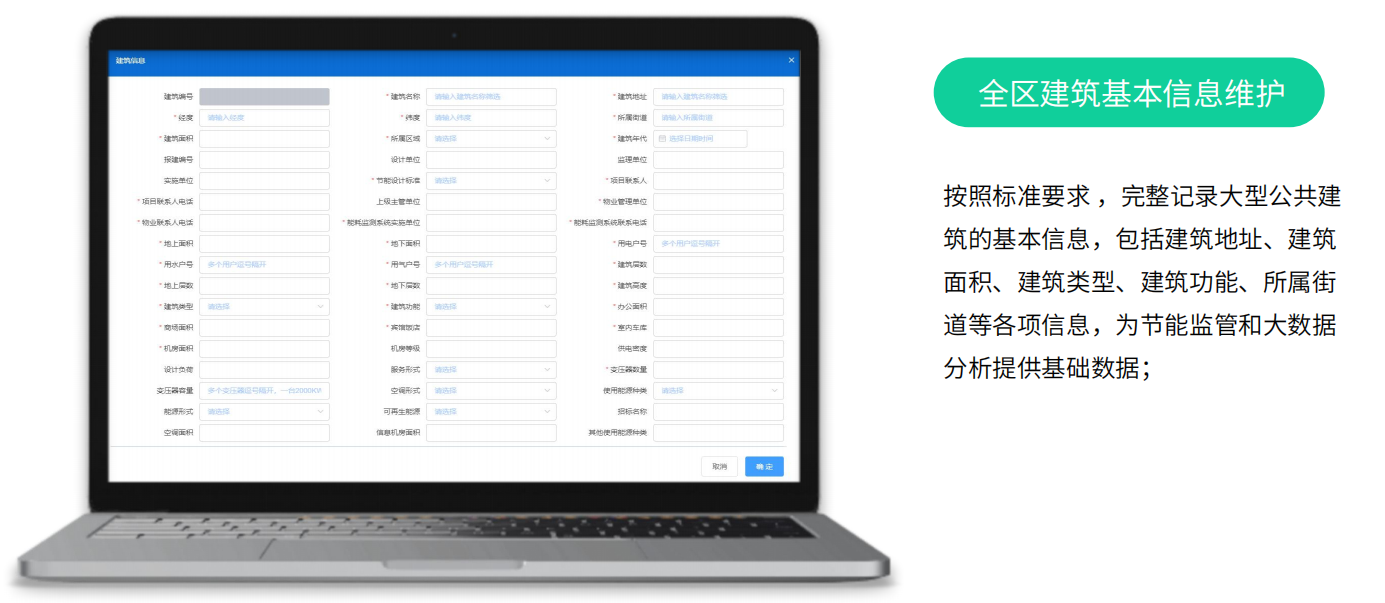

圖片9：全區建筑基本信息維護界面

系統的部署和運維也備受關注。它支持Windows、Linux及國產麒麟操作系統，采用開源技術棧，降低了用戶成本。數據對接方面，系統可通過網關的ModbusTCP或軟件側的HTTP協議與第三方平臺交互。常見問題解答顯示，系統支持電、水、燃?xì)?、冷熱量等多種能源的接入，只要計量裝置具備遠程通訊功能即可兼容。安科瑞的能耗系統已在全國多地成功對接政府平臺，包括上海、山東、江蘇等省份，體現了其技術成熟度。

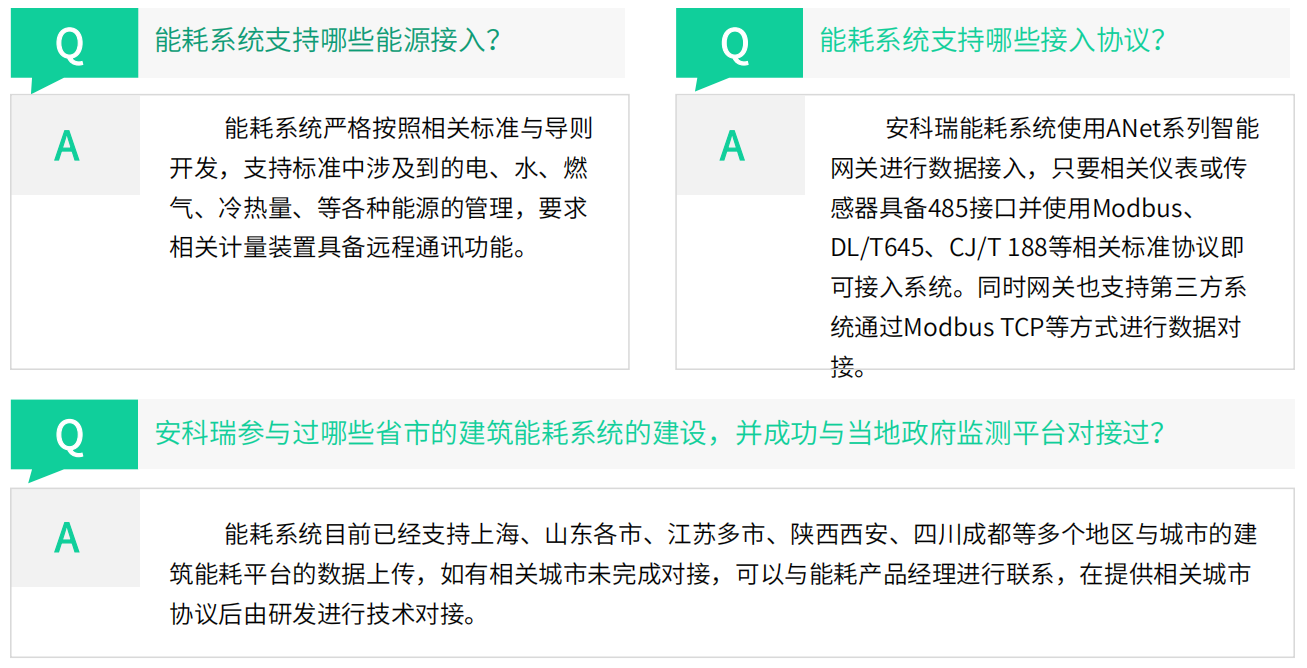

圖片10：常見問題部分截圖

總之，建筑能耗監測系統通過智能化手段，為大型公共建筑的節能管理提供了可行路徑。它不僅符合國家政策和標準，還通過實際案例證明了其價值。未來，隨著綠色建筑理念的深化，這類系統將在能源管理和碳中和目標中發揮更大作用。
