STMicroelectronics STSPIN32G0無刷電機控制器是一系列高度集成的系統級封裝解決方案，適用于使用不同驅動模式驅動三相無刷電機，極大地減少了BOM成本和占用面積。該系列包含四種型號，能夠完全靈活地平衡電流檢測運算放大器、GPIO以及專用功能（如ADC的精確基準）之間的資源分配。

數據手冊：*附件：STMicroelectronics STSPIN32G0無刷電機控制器數據手冊.pdf

器件內置3個半橋柵極驅動器，電流容量為600mA（灌/拉），能夠驅動功率MOSFET。產品集成有互鎖功能，因此同一半橋的高、低側開關不會同時導通。

內置的DC-DC降壓轉換器提供3.3V電壓，可為MCU和外部元器件供電。而其內置LDO線性穩壓器則可為柵極驅動器供電。集成運算放大器可用于信號調理，例如分流電阻器間的電流檢測。內置比較器支持過流保護功能。

集成的MCU (STM32G031x8) 能夠執行磁場定向控制、6步無傳感器算法以及其他高級驅動算法，包括速度控制環。該器件還具有針對嵌入式閃存的讀取保護和寫入保護功能，以防止不必要的寫入和/或讀取操作。

STMicroelectronics STSPIN32G0還具有過熱和欠壓鎖定保護功能，并支持待機模式以降低功耗。該器件擁有23個通用I/O端口 (GPIO)、1個多達11通道的12位模數轉換器（可在單次模式或掃描模式下進行轉換）、5個可同步的通用定時器，以及一個易于使用的調試串行接口 (SWD)。嵌入式自舉程序支持通過UART和I^2^C接口對閃存和選項字節進行管理。

特性

• 工作電壓：6.7V至45V
• 三相柵極驅動器
  • 600mA灌/拉電流
  • 集成自舉二極管
  • 防跨導
• 32位Arm^?^ Cortex ^?^ -M0+內核
  • 時鐘頻率高達64MHz
  • 8KB SRAM支持硬件奇偶校驗
  • 64KB閃存帶保護功能和安全區域
• 3.3V DC-DC降壓轉換器穩壓器，具有過流、短路和熱保護功能
• 12V LDO線性穩壓器，具有熱保護功能
• 高速I/O端口 (GPIO) 多達23個
• 支持靈活映射的5通道DMA控制器
• 12位ADC（多達11個外部通道），轉換速率為2.5Msps
• 專為電機控制設計的高級控制定時器
• 多達5個通用定時器（1個32位+4個16位）
• I^2^C、USART和SPI接口
• 多達3個軌至軌運算放大器，用于信號調理
• 用于過流保護的比較器
• 支持低功耗的待機模式
• 每個電源（V M 、V DD、 VREG和V BOOTx ）均具有UVLO保護
• 支持通過SWD和嵌入式自舉程序進行片上調試，支持UART和I^2^C接口
• 寬溫度范圍：-40°C至+125°C

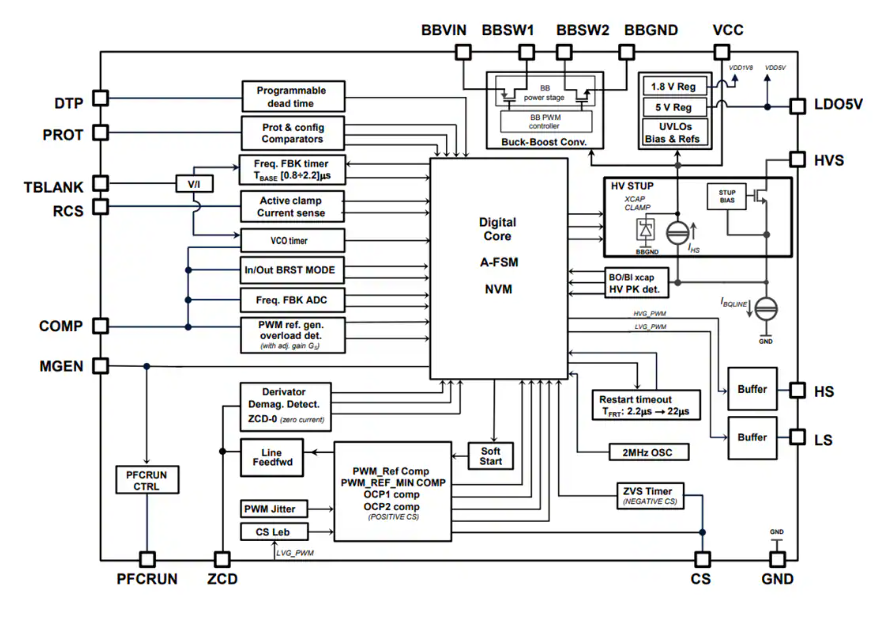

框圖

?STSPIN32G0系列無刷電機控制器技術解析?

一、核心特性概述

STMicroelectronics推出的STSPIN32G0系列是高度集成的三相無刷電機驅動解決方案，包含A1/A2/B1/B2四個型號，主要特性如下：

• ?寬電壓輸入?：6.7V至45V工作范圍，支持峰值驅動電流600mA（灌/拉電流）。
• ?集成MCU?：內置STM32G031x8微控制器（ARM Cortex-M0+內核，64MHz主頻，64KB Flash，8KB SRAM），支持FOC、6步無感控制等算法。
• ?電源管理?：
  • 3.3V DC-DC降壓轉換器（70mA輸出能力，帶過流/短路保護）。
  • 12V LDO線性穩壓器（為柵極驅動器供電）。
• ?保護機制?：逐周期過流保護、熱關斷、UVLO（各電源獨立監測）。

二、關鍵模塊詳解

1. ?柵極驅動電路?

• ?三路半橋驅動?：集成自舉二極管，支持N溝道MOSFET/IGBT，具有交叉?zhèn)鲗?dǎo)預防功能。
• ?時序控制?：輸入到輸出的傳播延遲典型值20ns，高低側驅動匹配誤差±10ns。
• ?UVLO響應?：當VBOOT電壓不足時，高側驅動強制關閉，低側驅動保持激活狀態（見圖12）。

2. ?電流檢測與保護?

• ?運放配置?：3個軌到軌運算放大器（OP1P/OP1N/OP1O等）用于分流電阻信號調理。
• ?過流比較器?：閾值255mV±20mV（典型值），支持硬件鎖存或MCU中斷兩種保護模式（通過OC_SEL引腳選擇）。

三、典型應用設計要點

1. ?PCB布局建議?
   • 功率路徑（VM至電機）采用短而寬的走線，減少寄生電感。
   • 信號線與功率線分層布局，避免交叉干擾。
2. ?外圍元件選型?
   • ?自舉電容?：推薦220nF陶瓷電容（耐壓≥VM）。
   • ?柵極電阻?：0.1Ω（平衡開關速度與EMI）。
   • ?電流檢測?：差分放大電路需匹配運放輸入阻抗（推薦100kΩ級電阻）。
3. ?保護電路配置?
   • ?過流保護?：通過OCCOMP引腳連接分流電阻，閾值電壓可通過外部電阻分壓調整。
   • ?熱管理?：結溫超過140℃觸發關斷，需確保散熱焊盤與地平面充分連接（熱阻45.6°C/W）。

四、型號差異與選型指南

?注?：A2/B2版本未引出VBAT和VREF+引腳，需通過內部電壓基準緩沖器禁用。
