射頻連接器主要用于無線通信、儀表、雷達、實驗室測試及航空航天設備等領域的射頻信號傳輸，是射頻工程師在日常的工作過程中接觸和使用最多的器件之一。

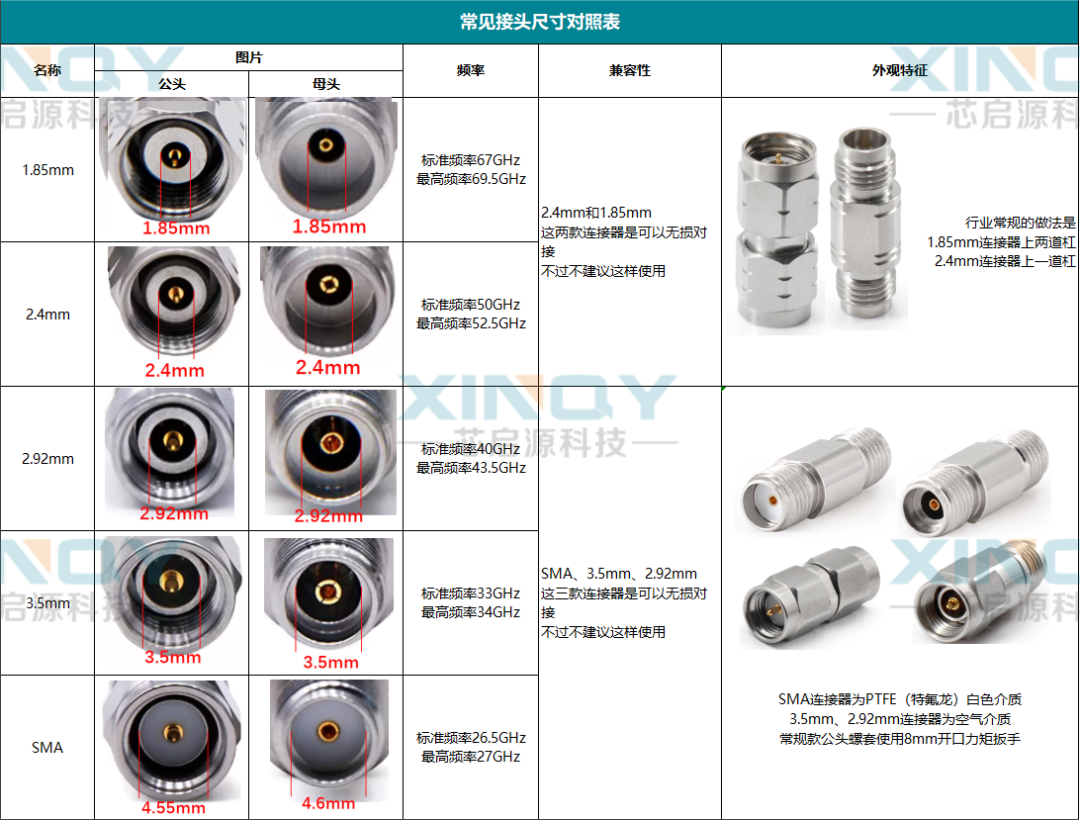

這篇文章主要區分常見的五種容易混淆的接頭，分別為1.85mm、2.4mm、2.92mm、3.5mm、SMA，其外形結構十分相似，但適用的頻率范圍、 制造工藝、主體材料、內導體材料厚度和外形結構等各有不同 ，應用領域也有所不同。

這五種接頭十分類似，但了解了它命名的含義，就能明白其中的區別。其中 1.85mm、2.4mm、2.92mm、3.5mm 這四種接頭都是空氣介質。其中明顯的區別即是他們的外導體內徑，故以其外導體直徑命名，需要我們仔細甄別。

SMA相對更好區分，它的絕緣介質為聚四氟乙烯(PTFE)，俗稱特氟龍或塑料王，是一種白色塑料。

這五款接頭是否可以混連？

2.92mm接頭的內外導體及端面尺寸在設計時就充分考慮了同SMA及3.5mm的兼容性，理論上他們是彼此兼容的，可滿足無損對接使用。

2.4mm與2.92mm、3.5mm能兼容嗎？

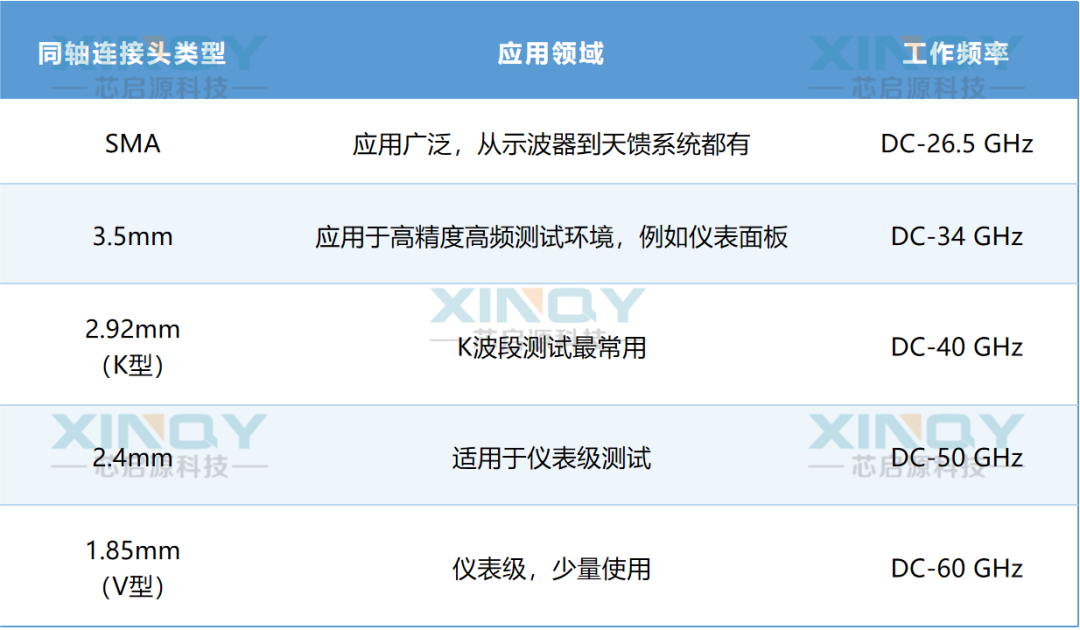

答案：不能。2.4mm 接頭用的是完全不一樣的設計標準，和1.85mm接頭彼此機械兼容。他們有更高的使用頻率，分別可達50GHz和70GHz，可以在更高的頻段中依舊保持高性能，造價也更高。切記，這兩款接頭決不可與 2.92mm、3.5mm、SMA連接器互連，會直接導致器件的損壞！

以上就是關于如何區分SMA、3.5mm、2.92mm、2.4mm、1.85mm這五種常見射頻接頭。芯啟源科技專業選型、測試、研制，符合規格要求，歡迎交流咨詢。
