DRV10970是一款集成三相BLDC電機驅動器，用于家電、冷卻 風扇和其他通用電機控制應用。嵌入式智能，小尺寸 因子和簡單的引腳排列結構降低了設計復雜性、電路板空間和系統成本。這 集成保護提高了系統的穩健性和可靠性。

DRV10970的輸出級由三個半橋組成，其中 RDSON400 mΩ （H + L）。每個半橋能夠驅動高達 1A 的電流 RMS 和 1.5A 峰值輸出電流。當器件進入睡眠模式時，它消耗的典型電流為 35 μA 當前。
*附件：drv10970.pdf

先進的 180° 正弦波換向算法嵌入到器件中，并且 實現高效率、低扭矩紋波和優異的聲學性能。自適應 驅動角度調節功能，無論電機如何，都能實現最優化的效率 參數和負載條件。

該DRV10970專為基于差分或單端霍爾傳感器而設計 應用。差分霍爾信號輸入由集成比較器檢測。這 設備支持基于三個霍爾和單個霍爾的應用程序;單霍爾傳感器模式降低 通過取消兩個霍爾傳感器來降低系統成本。

該器件實現了一個標準控制接口，其中包括PWM輸入（速度 命令）、FG 輸出（速度反饋）、FR 輸入（正反向控制）和 RD 輸出（電機鎖定指示燈）。

DRV10970 器件支持 30° 和 0° 霍爾放置（相對于 相應的相位 BEMF）。該器件實現梯形驅動模式以解決更高的功率 要求。

DRV10970裝置根據霍爾的缺失確定轉子鎖定條件 輸入切換。設備將在可調節的自動重試時間后再次嘗試旋轉電機 這可以通過連接到RETRY引腳的電容器進行配置。

該器件具有多種保護功能：過流、欠壓、 過溫和鎖定轉子條件，以提高系統穩健性。

該DRV10970采用熱增強型 24 引腳 TSSOP 封裝（環保：RoHS 并且沒有 Sb/Br）。

特性

• 寬電源電壓范圍：5 至 18 V
• 集成 FET：1A RMS、1.5A 峰值輸出
  相位/繞組電流
• 總驅動器 H + L R DSON ：400 mΩ
• 嵌入式 180° 正弦波和梯形
  換向
• 睡眠模式下
  的超低功耗 （35 μA）
• 自適應驅動角度調整
• 三霍爾或單霍爾傳感器選項，可最大限度地降低
  系統成本
• 電機旋轉方向控制
• 可配置為 30° 霍爾放置或 0° 霍爾
  放置
• 電機鎖定后可調節重試時間
• 可編程限流功能
• 轉速表 – 漏極開路
  FG 引腳上的電機速度信息
• 漏極開路 RD 引腳上的電機鎖定報告
• 保護功能
  • 電源 （VM） 欠壓鎖定
  • 逐周期電流限制
  • 過流保護 （OCP）
  • 熱關斷
  • 電機鎖檢測和報告

參數

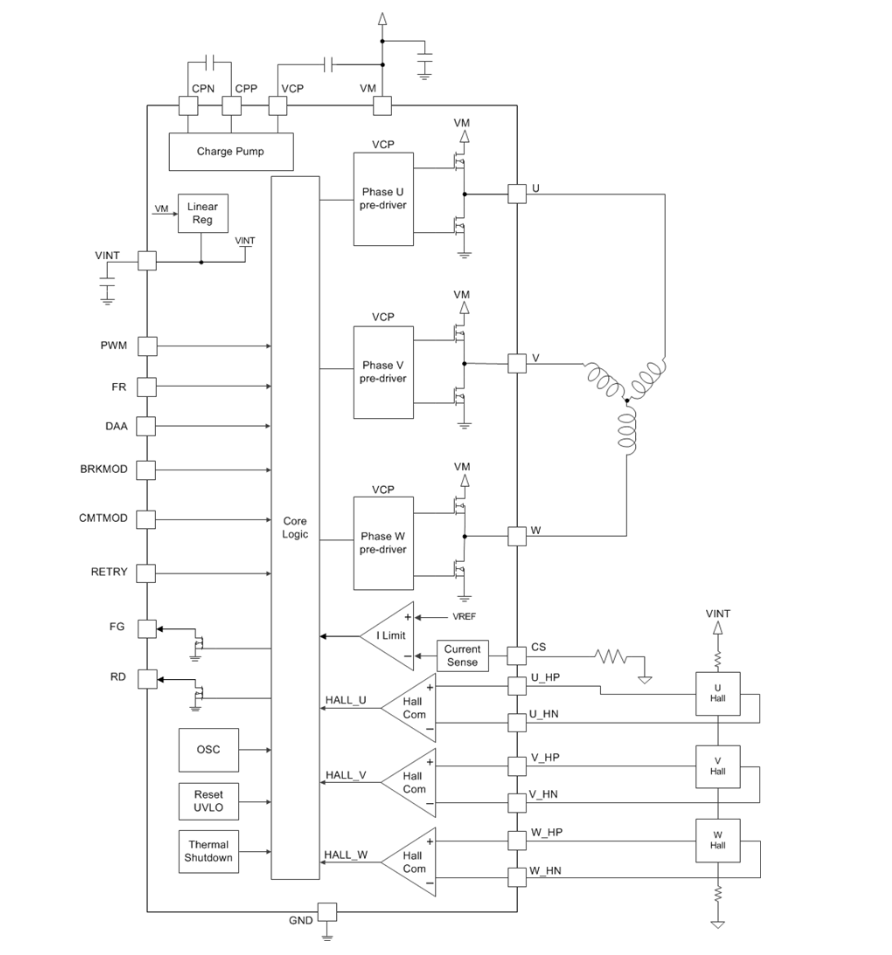

方框圖

?1. 產品概述?
DRV10970是德州儀器（TI）推出的集成式三相無刷直流（BLDC）電機驅動器，專為家用電器、冷卻風扇等通用電機控制應用設計。其核心特點包括：

• ?寬電壓范圍?：5V至18V供電，適應性強。
• ?高集成度?：內置MOSFET（1A RMS/1.5A峰值輸出），總驅動電阻僅400mΩ。
• ?低功耗?：睡眠模式電流低至35μA。

?2. 關鍵特性?

• ?驅動模式?：支持180°正弦波和梯形換向，優化效率與聲學性能。
• ?霍爾傳感器兼容性?：支持三霍爾或單霍爾配置，降低成本。
• ?保護功能?：過流、欠壓、熱關斷及轉子鎖定檢測。
• ?控制接口?：PWM調速、FG速度反饋、FR方向控制、RD鎖定狀態指示。

?3. 應用場景?

• 冷卻風扇
• 小型家電
• 通用BLDC電機驅動

?4. 技術細節?

• ?封裝與尺寸?：24引腳TSSOP封裝（7.8mm×6.4mm）。
• ?驅動算法?：自適應驅動角度調整（ADAA），優化不同負載下的效率。
• ?保護機制?：
  • 逐周期電流限制
  • 自動重試鎖定轉子恢復
  • 可編程電流限制功能

?5. 典型應用電路?

• 外部元件包括VM濾波電容（10μF）、VCP電容（1μF）及霍爾傳感器配置電路。
• 支持差分/單端霍爾輸入，提供靈活的電機兼容性。

?6. 文檔結構?

• ?功能框圖?：詳細展示電荷泵、預驅動器、保護邏輯等模塊。
• ?電氣參數?：涵蓋絕對最大額定值、ESD等級、熱阻等。
• ?布局指南?：強調低噪聲布線及接地優化。
