STMicroelectronics X-NUCLEO-NFC10A1 NFC讀卡器擴展板基于ST25R200設備。STMicroelectronics X-NUCLEO-NFC10A1支持ISO14443A/B和ISO15693通信協議，可在讀卡器模式下實現幀編碼和解碼，適用于NFC、相鄰和附近的HF RFID應用。該板可以檢測、讀取和寫入NFC Forum Type 1、2、4和5標簽。它包括一個用于標簽檢測的低功耗喚醒系統、一個低功耗RC振蕩器和喚醒定時器，用于在選定周期后自動設備激活和標簽檢查。

數據手冊：*附件：STMicroelectronics X-NUCLEO-NFC10A1 NFC讀卡器擴展板數據手冊.pdf

特性

• 47mm x 34mm、四匝、蝕刻在PCB上的13.56MHz電感天線及相關調諧電路
• 6個通用LED
• ISO 14443A、ISO14443B和ISO 15693
• 可在單端配置下驅動兩根天線
• 配備了 Arduino UNO R3 連接器
• 免費、全面的固件庫，兼容STM32Cube和用于ST25R200的示例
• 支持多板級聯的可擴展解決方案
• 通過FCC認證
• RoHS和符合WEEE標準

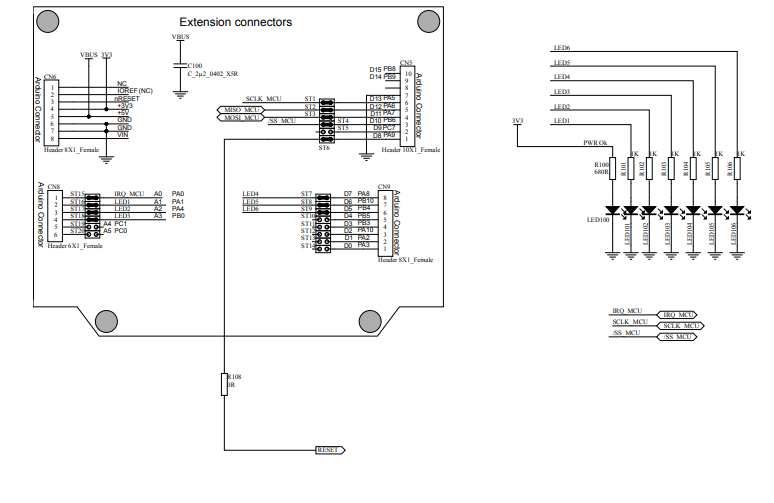

示意圖

基于STMicroelectronics X-NUCLEO-NFC10A1的NFC讀卡器技術解析與應用指南?

一、核心器件與架構設計

X-NUCLEO-NFC10A1擴展板以?ST25R200?高頻讀卡器IC為核心，采用47mm×34mm四匝PCB天線設計（13.56MHz），集成EMI濾波與匹配電路。其架構特點包括：

• ?雙天線支持?：可通過單端配置驅動兩路天線，適應多場景部署
• ?協議兼容性?：完整支持ISO14443A/B、ISO15693及NFC Forum Type 1/2/4/5標簽
• ?低功耗特性?：內置RC振蕩器與喚醒定時器，可實現標簽接近檢測（最低功耗模式下電流<5μA）

二、典型應用場景

1. ?智能家居控制面板?
   通過NFC標簽快速配對設備，結合LED狀態指示（板載6顆GPIO可控LED）
2. ?工業設備維護?
   將維修記錄寫入NFC標簽，實現無源數據存儲
3. ?支付終端原型開發?
   利用ST25R200的EMVCo兼容性驗證交易流程

三、設計注意事項

• ?射頻布局?：天線區域需避免金屬遮擋（建議凈空≥10mm）
• ?協議選擇?：ISO15693協議更適合遠距離（~1m）應用場景
• ?認證要求?：該模塊已通過FCC認證，但集成至終端產品需重新進行射頻測試
