意法半導體（STMicroelectronics）近期重磅推出新一代DC-DC轉換器——DC+（DCP）系列。該系列以緊湊設計、靈活擴展、高壓適配為三大核心研發方向，精準契合現代電子設備對電源管理模塊的嚴苛需求。其中，旗艦型號DCP3601憑借極簡集成設計與卓越性能，成為空間受限、開發周期緊張項目的理想選擇。本文將全面拆解DCP系列的技術架構，深入分析DCP3601如何平衡高性能與易集成特性，助力工程師應對電子設計中的電源管理挑戰。

DCP系列命名規則：

快速選型的“技術密碼”

為簡化產品識別與選型流程，意法半導體為DCP系列制定了清晰的結構化命名規則。通過型號編碼，工程師可直觀獲取器件的電壓、電流、功能、封裝等關鍵參數，大幅縮短選型周期。

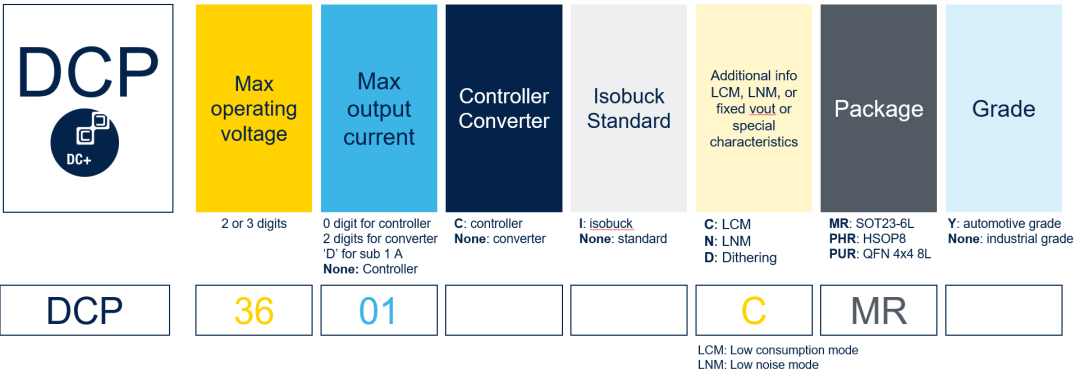

▲DCP命名規則

每個型號編號均以DCP前綴開頭，代表該產品隸屬于DC+轉換器系列。前綴之后是一系列字段，分別代表以下信息：

■最高工作電壓：由前2-3位數字表示，代表器件的最高輸入電壓。

■最大輸出電流：由后續數字表示；若該位置無數字，則說明該器件為控制器；若有數字，則代表轉換器的輸出電流，單位為安培（A）。

■控制器或轉換器類型：字母“C”代表控制器；若該位置無此字母，則代表轉換器。

■Isobuck標準：字母“I”代表ST針對隔離電源應用的Isobuck標準；無此字母則為標準版本。

■額外特性：字母（如“C”、“N”或“D”）用于標識器件的特殊功能，例如低功耗模式（LCM）、低噪聲模式（LNM），或用于提升電磁干擾（EMI）性能的抖動功能。

■封裝類型：以代碼（如MR、PHR或PUR）表示物理封裝形式，對應具體封裝規格（如SOT23-6L、HSOP8或QFN）。

■產品等級：末尾字母代表器件等級，其中“Y”代表車規級；若無字母，則代表工業標準級。

通過這種簡潔的命名方式，工程師能夠快速找到在電壓、電流、封裝及功能方面最符合自身需求的DCP器件。

DCP3601：

高度集成的微型降壓轉換器

作為DCP系列的首款代表性產品，DCP3601是一款高度集成、高效穩定的微型降壓轉換器。其內置功率開關與補償電路，僅需6個外部元器件（1個電感、若干電容及反饋電阻）即可搭建完整電源電路，極大簡化了設計流程，同時降低物料清單（BOM）成本，完美適配空間受限的應用場景。

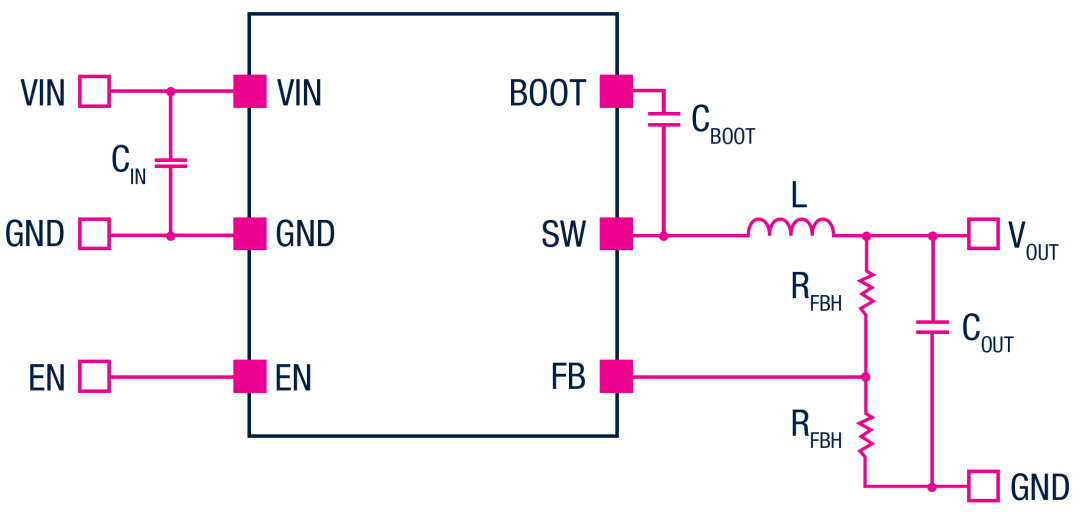

▲DCP3601最簡單的連接電路

DCP3601擁有3.3V至36V的寬輸入電壓范圍，最大可輸出電流高達1A，能夠?yàn)楦黝悜?yīng)用中的低壓負載供電，例如智能電表、家用電器以及工業24V系統等場景。該器件采用同步轉換設計，并具備1MHz的固定開關頻率，即便在負載變化的工況下，也能確保最高91%的轉換效率。

DCP3601提供多款衍生型號，為設計人員提供了定制電源管理方案的靈活性，可精準匹配其特定的應用需求。針對噪聲敏感的環境及應用，低噪聲模式（LNM）版本（即強制脈寬調制模式）能保持開關動作穩定，有助于最大限度降低噪聲與電磁干擾。此外，采用脈沖跳躍工作模式的低功耗模式（LCM）版本，則可通過減少開關動作，在輕負載工況下優化轉換效率，進而降低功耗。

為進一步提升電磁干擾（EMI）性能，DCP3601還提供具備頻率抖動功能的衍生型號。頻率抖動技術可將開關頻率的頻譜分散到一定頻率范圍內，從而降低峰值輻射強度。此外，該器件的靜態電流極低，僅為110微安（μA），能顯著延長便攜式設備的電池續航。同時，其內置的使能引腳支持便捷的開關控制，能輕松實現在待機或關機狀態下的節能操作。

此外，DCP3601采用3mm×1.6mm的SOT23-6L封裝，尺寸小巧；同時兼具極具競爭力的定價，使其成為實現高效、省空間電源轉換方案的理想選擇。

作為意法半導體（ST）不斷擴充的降壓轉換器系列中的首款器件，DCP3601被納入意法半導體的“10年長期供應計劃”，確保器件在工業設備、汽車電子等長生命周期產品中的穩定供貨，同時提供持續技術支持。

DCP3601開發工具：

加速設計落地

為幫助工程師快速推進開發進程，意法半導體提供了“評估板+在線工具”的完整開發支持方案，覆蓋從測試驗證到方案優化的全流程。

STEVAL-3601CV1評估板是工程師快速上手DCP3601開發與測試的理想選擇。該評估板預裝了螺絲端子和排針，開箱即用，能夠直接通電啟動測試。緊湊的設計充分展現了DCP3601的核心優勢——高效率與小尺寸，因此成為家用電器、智能電表、工業24V總線轉換器及其他寬輸入電壓電源應用的可靠方案。

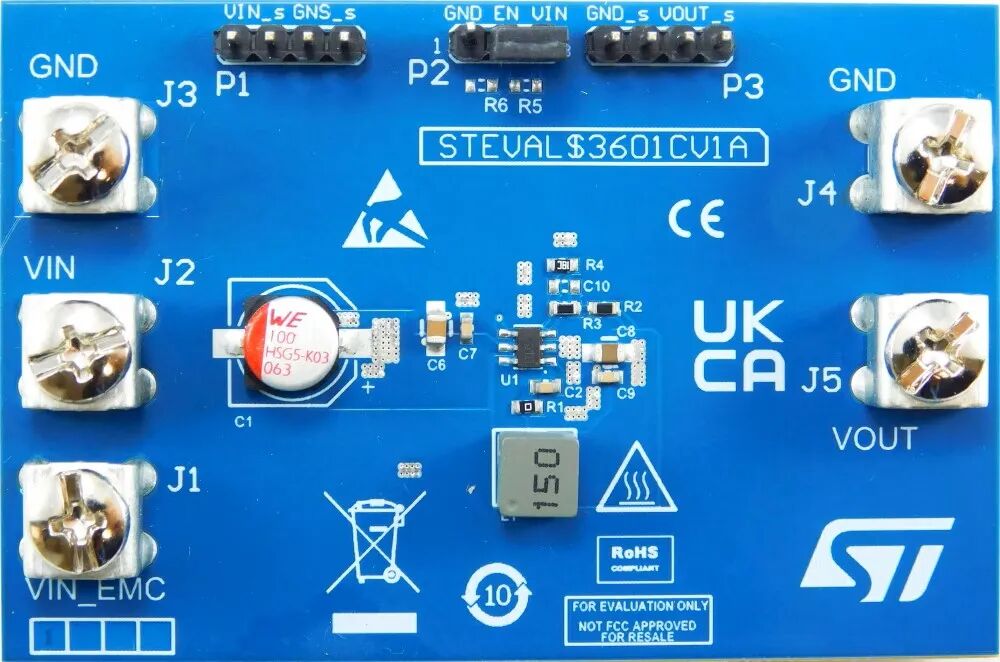

▲STEVAL-3601CV1

為進一步簡化開發流程，ST還提供了包含DCP3601模型的eDesignSuite在線工具。工程師只需輸入所需的設計參數，該工具便能自動生成定制化的原理圖和詳細的物料清單（BOM）。此外，工具還會提供效率、功率損耗及帶寬等實用信息，讓設計人員在開發初期就可以對設計方案進行精準優化。

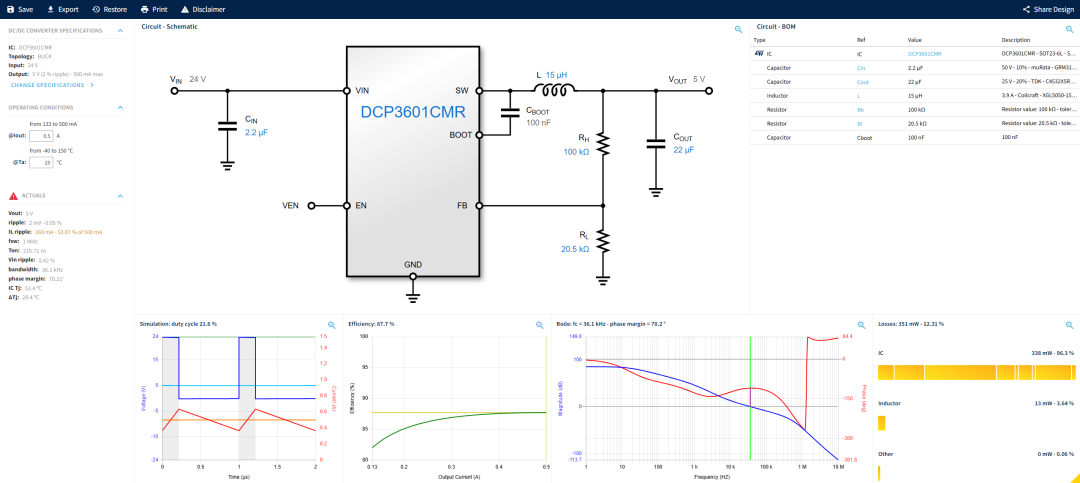

▲eDesignSuite中的DCP3601

以DCP3601為代表的DCP系列DC-DC轉換器，通過“高度集成、靈活擴展、場景適配”三大核心優勢，為現代電子設計提供了可靠的電源管理解決方案。

結構化的命名規簡化了選型流程，多版本衍生型號覆蓋差異化需求，STEVAL-3601CV1評估板與eDesignSuite等實用工具助力加快開發進程、精準優化性能。

再加上意法半導體的長期供應保障，使得DCP系列不僅能滿足當前智能設備、工業控制、汽車電子等領域的需求，更能適配未來電子設備向“小型化、低功耗、高可靠性”發展的趨勢。對于追求高效、緊湊、高性價比電源方案的工程師而言，DCP系列無疑是理想之選。
