港口皮帶異物檢測項目方案

一、項目背景與必要性

港口運輸系統中，皮帶輸送機作為關鍵設備，其安全運行直接關系到整個港口的作業效率與運營安全。在礦石、煤炭等運輸過程中，金屬雜物（如鏟齒、鋼筋）、大型異物（如木材、廢棄輪胎）以及異常物料（如凍塊、超大石塊）混入運輸物料的情況時有發生。這些異物可能導致皮帶縱向撕裂、托輥損壞甚至電機過載故障，造成每小時高達數萬元的生產停滯損失。傳統檢測主要依賴人工巡檢和機械式傳感器，存在識別率低（<60%）、誤報率高及響應延遲等問題，尤其在夜間、霧天等能見度低下工況時表現更為突出。

近年來的技術發展為解決這一難題提供了可能。人工智能視覺識別和邊緣計算的突破性進展，配合服務端預警平臺的及時聯動，使高精度實時異物檢測成為可能。智能化系統可將故障停機時間減少40%以上，同時降低70%的巡檢人力成本。本方案旨在整合先進技術，構建一套全覆蓋、高精度、快響應的皮帶異物智能檢測系統，為港口的安全生產增效降本，減少安全隱患，預防安全事故，提供可靠的技術保障。

二、系統總體設計

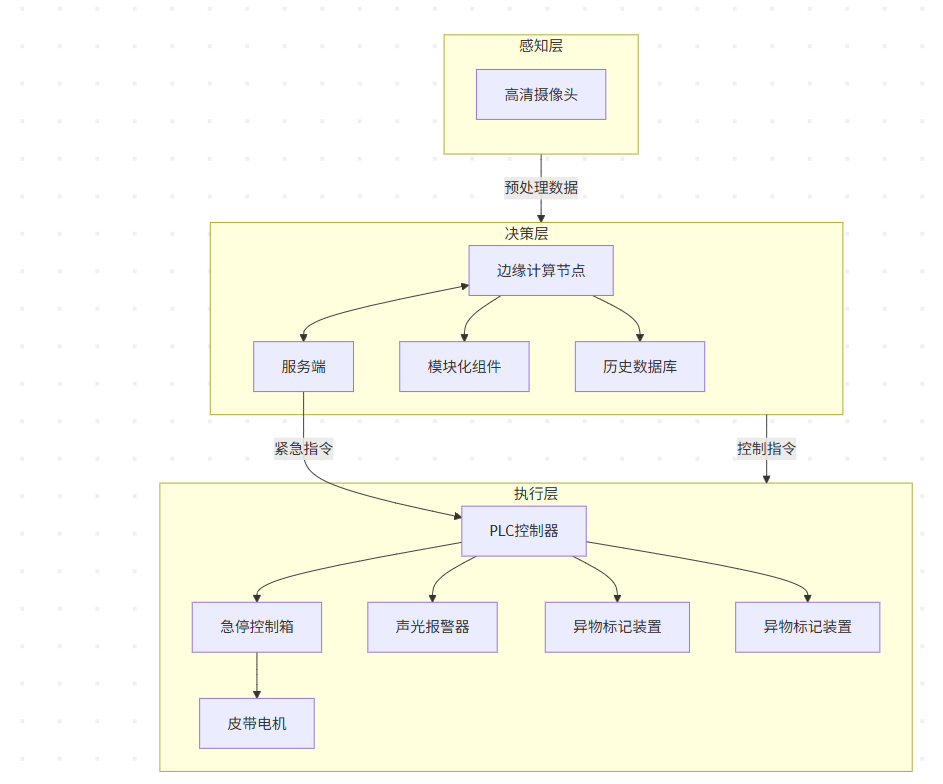

2.1 系統架構

本方案采用三級分布式架構（感知層、決策層、執行層），構建完整的“檢測-分析-處置”閉環系統。系統通過前端傳感網絡實時采集數據，邊緣節點進行初步處理，服務端平臺執行深度分析和策略制定，最終通過控制系統執行相應動作，實現全流程智能化管理。

感知層： 由黑光全彩超級寬動態變焦高清攝像機（200萬像素以上，幀率≥25fps）。設備以間距≤50米的密度部署于皮帶沿線，重點覆蓋轉運站、卸料口等高風險區域，實現運輸全過程無死角監控。

決策層： 采用邊緣計算、模塊化部署、服務端協同計算架構。邊緣側部署輕量化推理模型，實現毫秒級實時響應，采用模塊化部署，各模板獨立運行，且與皮帶控制系統PLC直接連接，第一時間聯動PLC系統；服務端建立深度神經網絡模型，通過持續學習機制提升識別準確率。系統支持動態閾值調整，可根據物料類型（礦石/煤炭/糧食）、環境條件（白天/夜晚/雨霧）優化檢測參數。

執行層： 整合皮帶機PLC控制系統和急停模塊，支持分級響應機制：異物預警→聲光報警→自動減速→緊急停機，實現精準化、梯度化處置，并通過短信、電話聯動平臺，對不同等級事件自動通知相關人員。

三、核心模塊實現

3.1 基于AI視覺的異物檢測

圖像采集優化： 系統配置黑光全彩超級寬動態變焦高清攝像機（200萬像素以上，幀率≥25fps），解決逆光、光線不佳、粉塵干擾問題。采用主動紅外補光技術（波長850nm），有效提升夜間和隧道區域的圖像質量，使全天候識別準確率保持穩定。針對港口高粉塵環境，特別設計自清潔防護罩，配備自動雨刮，確保持續獲得清晰圖像。

深度學習識別： 采用改進的YOLOv8-MSA模型，針對典型異物進行專項優化：

主干網絡引入MobileViT輕量化設計，減少計算量40%

添加注意力機制模塊（CBAM），提升小目標識別能力

輸出層采用自適應錨框技術，適應不同形狀異物

模型訓練采用合成數據增強技術，生成10萬+標注樣本（涵蓋金屬、木材、繩索等20類異物），結合遷移學習（基于COCO數據集預訓練），在測試集上達到98.2%的mAP值。

3.2 邊緣計算部署

為實現實時響應，系統采用邊緣計算、模板化部署、服務端協同計算架構：

邊緣節點： 搭載國產化海思芯片模組，運行輕量化推理模型，執行實時異物檢測（處理延時<50ms）。當檢測到高風險異物（如金屬長桿）時，可在極短時間內觸發緊急停機。

模塊化部署： 各模塊獨立運行，獨立部署，也可集中部署和控制，與PLC系統直接連接，可輸出MODBUS協議，第一時間與PLC系統互動，減少延時。

服務端平臺： 基于寶塔容器化部署，提供即時預警、報警聯動、模型訓練、大數據分析及預測性維護功能。系統分析歷史數據，建立故障預測模型，提前發現潛在風險點。

4.系統集成與聯動控制

檢測系統與港口現有PLC控制網絡深度集成，通過MODBUS協議實現安全通信。設計分級響應機制，實現精準化處置：

一級預警（低風險）： 如發現小型塑料、紙屑等無害異物，系統記錄位置并后臺告警，皮帶維持正常運行

二級響應（中風險）： 檢測到可能造成卡堵的異物（如木塊、橡膠），自動觸發料流調整（降低帶速至50%）并發出聲光報警

三級急停（高風險）： 識別到金屬異物、尖銳物等高風險物體時，200ms內觸發急?；芈?，同時聯動上游設備停機，避免事故擴大

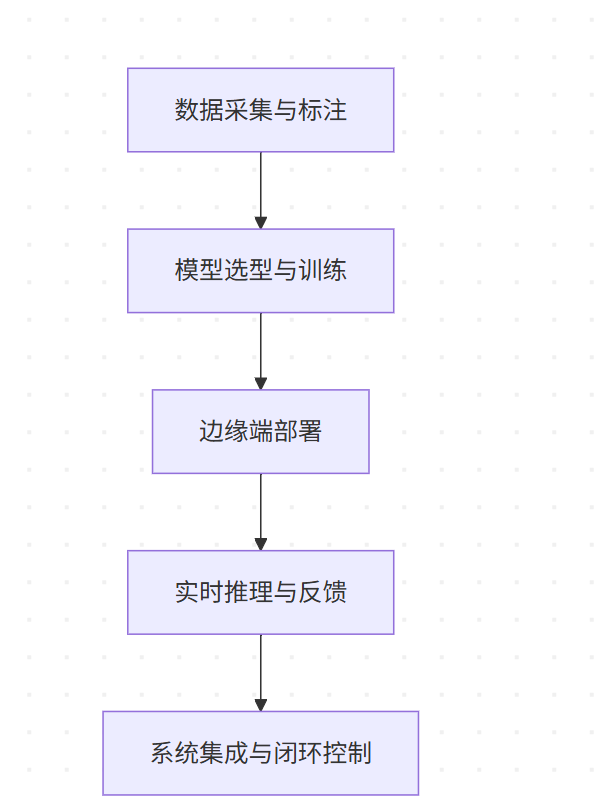

四、整體實現流程圖

五、分步驟詳解

步驟1：數據采集與標注（核心基礎）

數據源：

真實場景： 港口皮帶固定點位攝像頭（分辨率≥1080P，幀率25fps）

覆蓋條件： 晴/雨/霧/晝/夜、各種異物在不同物料、不同位置

標注要求：

檢測標注： 異物、皮帶有料、皮帶無料

分類標注： 不同異物分類標注名稱

困難樣本標注： 異物不同程度被物料覆蓋，顯露出不同形狀及顏色，盡量多的覆蓋已知物料

數據量要求： 初始數據集 ≥ 5000張圖像

步驟2：模型訓練與調優

狀態分類：

輸入： 檢測模型輸出已知物料

關鍵技巧：

局部特征增強： 對皮帶區域位置做局部放大

多尺度特征融合： 將淺層細節（邊緣/紋理）與深層語義特征拼接

邊緣端部署：

步驟3：實時推理與反饋機制

動態閾值處理： 當分類置信度 < 0.9時，觸發多幀驗證機制（連續3幀結果一致才輸出）

多目標分層次檢測： 物料、異物多目標分層次檢測，先檢測到皮帶上有無物料，確定皮帶上有物料的狀態下再檢測有無異物，當檢測到有異物后上報港口系統和多模態預警平臺；當檢測到有物料的情況下，發現與物料有較大狀態和顏色區別時，而且不為已知物料，則上報港口系統和多模態預警平臺為未知異物。

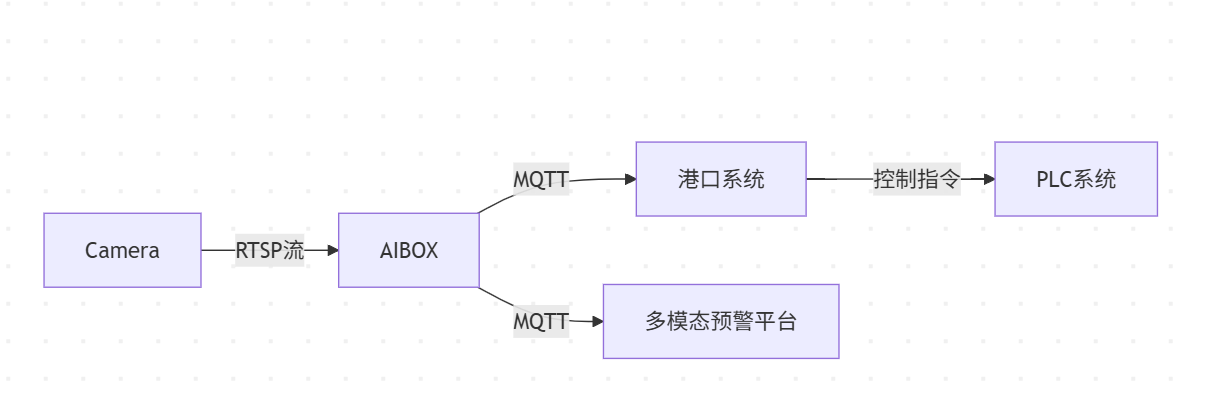

步驟4：系統集成與閉環控制

與港口系統對接：

識別到 “異物”→ 觸發PLC系統，根據不同異物等級聯動不同功能

多模態預警平臺

檢測到 “異物” → 現場聲光報警 + 中控臺彈窗

短信、電話自動通知相關人員

自學習閉環：

邊緣設備收集低置信度樣本 → 增量訓練模型 → 推送更新至邊緣端

實現流程的核心要點

數據為先： 覆蓋極端場景的工業數據集是模型魯棒性的根基

模型輕量化： 邊緣端部署必須平衡精度與速度

閉環設計： 從識別→控制→自學習的全鏈路自動化

最終目標： 實現“無人干預”的皮帶異物感知-決策-執行閉環，推動港口真正邁向“黑燈工廠”。

六、總結

本方案通過AI視覺檢測和智能聯動控制技術創新，構建了港口皮帶運輸異物檢測的完整解決方案。

未來技術演進將聚焦以下方向：

多模態大模型應用 ：探索基于GPT-4o架構的港口通用視覺模型，實現更精準的異常推理

跨設備協同： 實現無人機-巡檢機器人-固定監控的“空天地”一體化監測，覆蓋100%盲區

港口皮帶運輸異物智能檢測系統不僅是技術升級，更是推動港口安全綠色轉型的核心引擎。通過持續技術創新與數據積累，該系統將為構建“零事故、零排放”的智慧港口提供堅實保障。
