前言

在工業自動化、智能家居和汽車電子的智能化升級浪潮中，精確可靠的磁傳感技術已成為實現智能化控制的關鍵。麥歌恩（MagnTek，現隸屬納芯微）推出的MT8762霍爾鎖存器，憑借其獨特的技術架構和卓越的性能表現，為磁傳感領域提供了優秀的國產解決方案。

一MT8762霍爾鎖存器

霍爾鎖存器是一種利用磁場的南北極性運行的磁性開關，一個結合了霍爾效應和數字鎖存電路的磁性傳感器。其具有獨特的開關邏輯：當磁場的南極靠近傳感器標記面且磁場強度超過工作點（BOP）時，輸出開啟（Vout=Low）；當北極靠近且磁場強度超過釋放點（BRP）時，輸出關閉（Vout=High）。且即使磁場被移開，它也會保持當前狀態，直到相反的磁場觸發它改變，帶有獨特的“鎖定”特性，這也是“鎖存器”名字的由來。

與其他霍爾傳感器的區別：

MT8762霍爾鎖存器采用BCD工藝——該技術將雙極型晶體管（Bipolar）、互補金屬氧化物半導體（CMOS）、雙擴散金屬氧化物半導體（DMOS）三大關鍵技術集成于同一芯片之上，簡化了設計流程，提升了器件性能——具有高性能以及高可靠性。其霍爾IC內集成了霍爾電壓發生器、電壓調節器、小信號放大器、霍爾傳感器、施密特觸發器和帶過流保護的漏極開路輸出。該器件具有優良的溫度補償能力、反向電壓保護能力和過流保護能力，滿足在各種嚴苛環境下的應用需求，并保持優良的性能與一致性。

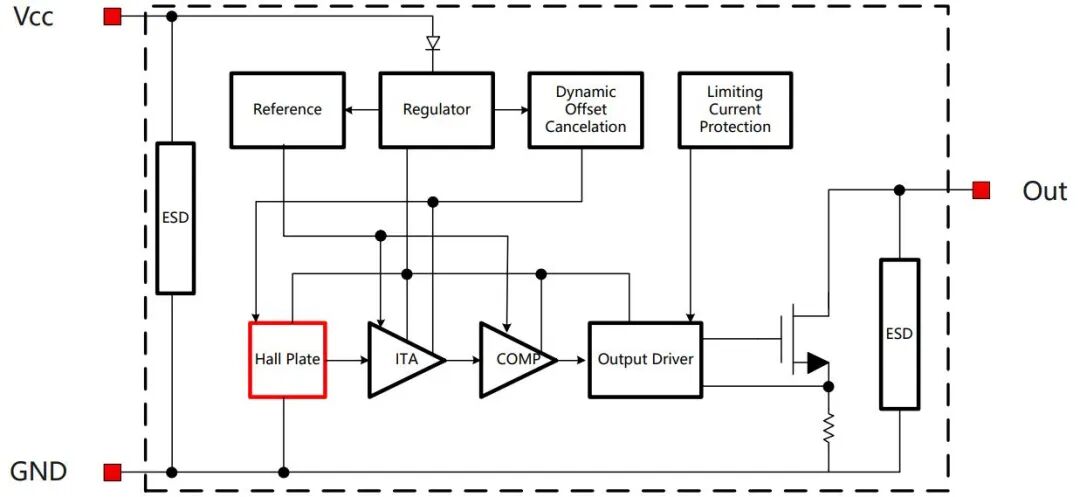

MT8762功能框圖

二核心技術解析

MT8762在“小巧玲瓏”的身軀上，集成了多個核心器件和關鍵技術——集成片上霍爾電壓發生器，提供穩定的傳感信號源；高性能電壓調節器，確保器件在2.4V至24V寬電壓范圍內的穩定工作，無需外部LDO，既簡化設計，又提升電源抗波動能力；施密特觸發器提供明確的電平翻轉閾值，增強抗磁場噪聲能力；開漏輸出支持“線與”功能，可多個傳感器共用一條信號線（如多工位位置檢測），降低布線成本。同時，面對傳統霍爾傳感器因溫漂和時漂導致開關點偏移問題，MT8762還集成了動態偏移消除系統，自動補償芯片內部的偏移電壓，提供更加精確和穩定的磁檢測性能。且內置的溫度補償技術，通過實時補償算法，在整個工作溫度范圍內保持器件磁開關點的穩定性，避免極端環境下“靈敏度下降”、“誤觸發”等痛點。

這種高度集成的架構不僅減少了外部元件數量，更重要的是顯著提升了系統的整體可靠性和抗干擾能力。

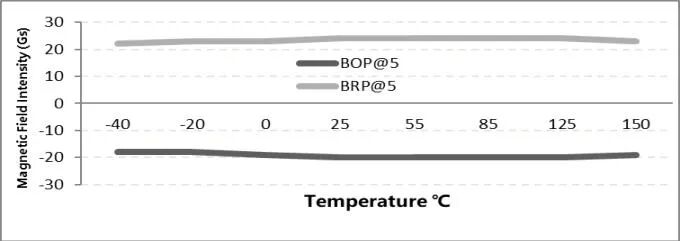

磁特性與溫度的關系（BOP&BRP）

三卓越的性能參數

MT8762適配2.4V~24V寬工作電壓范圍和-40℃~150℃寬工作溫度范圍，適應從電池供電到工業電源的多種電源環境以及極端高低溫環境，搭配低功耗設計——典型供電電流1.2mA（Vcc=5V）——具備寬適配能力與優異的能效表現，在電池供電、節能設備以及惡劣環境應用場景中表現卓越。高速響應能力，100kHz采樣頻率，滿足高速旋轉檢測和快速位置捕捉需求。低飽和電壓，輸出飽和電壓≤0.4V（lout=10mA，最大值）。穩定的磁性能：操作點（BOP）典型值20Gs，釋放點（BRP）典型值-20Gs，高靈敏度；遲滯窗口（BHYST）典型值40Gs，明確遲滯，提供穩定的開關特性。

MT8762集成了多重保護功能，確保在惡劣環境下穩定運行：支持-27V反向電源電壓保護，有效防止電源反向造成的損壞；過流保護，集成輸出限流保護功能；±6000V HBM、±1000V CDM，高ESD防護，遠超工業級標準要求。

四

設計簡便性與多樣化選擇

MT8762的設計考慮了工程師的實際需求，提供簡潔的應用電路。典型應用僅需少量外部元件：一個電源去耦電容（推薦100nF）和一個輸出上拉電阻（推薦4.7KΩ至10KΩ）。這種簡化的設計大大縮短了產品開發周期，降低了系統成本。同時為滿足不同應用場景的需求，MT8762提供多種封裝選項：SOT-23：適合空間受限的表面貼裝應用；SOT-23薄型輪廓：更低剖面高度，適配超薄設備；DFN1616：超小尺寸封裝，適合高密度PCB設計；扁平TO-92：通孔安裝，適配傳統穿孔PCB工藝。所有封裝均符合RoHS標準，滿足環保要求。

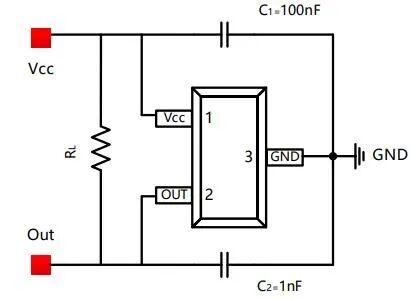

典型應用電路圖

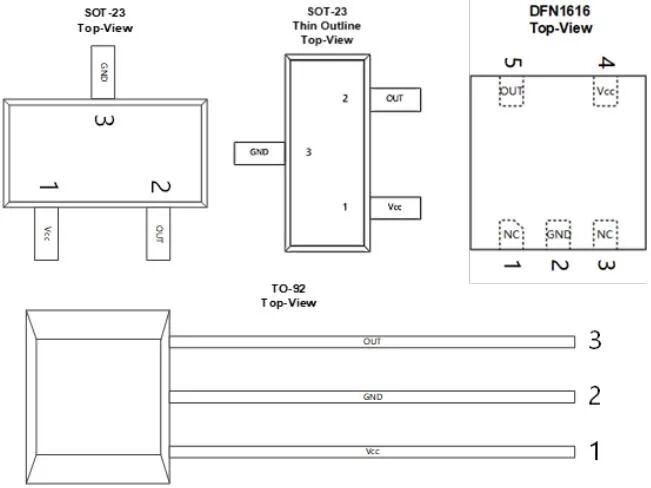

MT8762封裝引腳圖

五

多領域應用與價值創造

MT8762霍爾鎖存器的卓越性能使其在多個領域具有廣泛應用價值：

1.智能家居與白色家電

洗衣機：滾筒轉速監控（100kHz 采樣頻率精準捕捉轉速）、門鎖狀態檢測（鎖存特性避免振動誤判）；

空調/油煙機：風門電機位置控制（±5%磁特性誤差確保風向精準）、泵電機換向（高防護適應廚房油污環境）。

2.工業電機與運動控制

無刷直流電機（BLDC）：電機換向檢測（100kHz 響應速度匹配高速電機）、轉速反饋（BOP/BRP 穩定確保計數準確）；

線性位移傳感器：機械臂限位檢測（鎖存特性避免機械振動誤觸發）、傳送帶位置反饋（寬溫適配適應車間環境）。

3.汽車電子與新能源

電動汽車：電池管理系統（BMS）的連接器狀態檢測（-27V 反壓保護防電源接反）、充電槍鎖止檢測（150℃耐高溫適應充電發熱）；空調風門控制（低功耗1.2mA適配車載電池）。

4.物聯網與智能設備

智能門鎖：鎖舌位置檢測（DFN1616超小封裝適配窄空間）、電機換向控制（低功耗延長電池續航）；

工業物聯網（IIoT）：閥門位置反饋（寬溫適應戶外管道）、執行器狀態監測（過流保護防負載故障）。

六結語：值得信賴的技術伙伴

MT8762霍爾鎖存器的核心價值，在于“用集成化技術解決多場景痛點”——既通過BCD工藝集成簡化設計，又以寬溫寬壓、高防護適配嚴苛環境，同時提供多封裝選擇滿足不同安裝需求。對于工程師而言，它是“縮短開發周期、降低成本”的選型優選；對于企業而言，它代表“高性能、高可靠”的國產霍爾傳感器解決方案。
