1. 行業技術綜述與痛點解析

激光測距（Laser Rangefinding）作為工業自動化、精密建筑測量及無人機避障的核心傳感技術，其性能邊界由模擬信號鏈的底層質量決定。在基于脈沖飛行時間（ToF）或相位差檢測的邏輯中，系統面臨著三大嚴峻挑戰：一是如何在高本底噪聲中完整捕獲納秒級的微弱脈沖回波；二是如何在毫微秒量級實現精準的閾值判決以降低系統誤差；三是如何在劇烈的驅動電流波動下維持基準軌的純凈度。

芯佰微（Corebai）立足于深耕多年的高性能模擬集成電路，提供覆蓋模擬前端、電源管理、電壓檢測及接口通信的器件組合方案，包括運算放大器、比較器、線性穩壓器、RS-232接口芯片以及USB微控制器，形成完整、可量產的應用級解決方案。

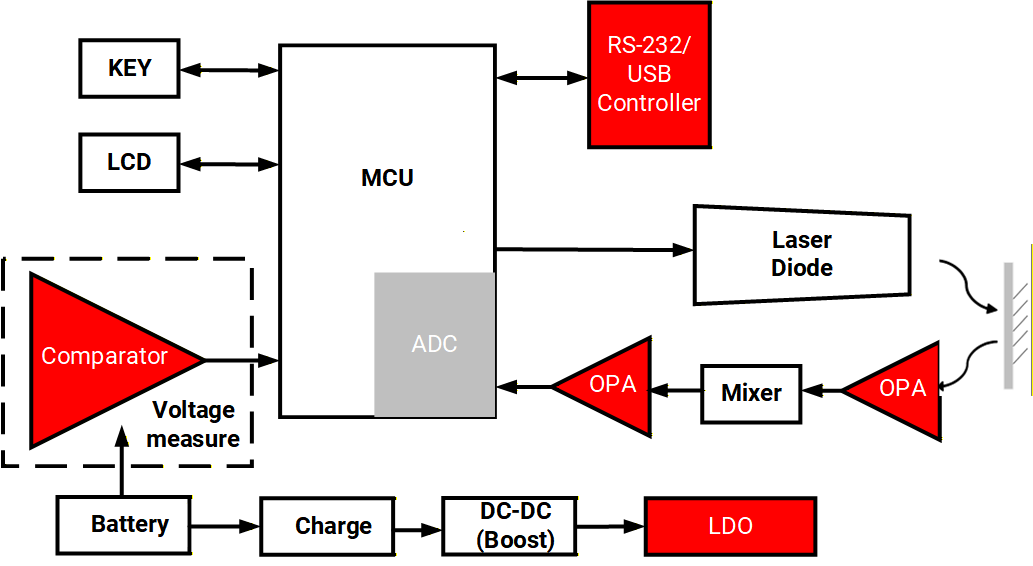

1. 系統架構與器件分工

在該結構中，芯佰微器件的功能分配如下：

回波信號放大采用 CBM8051、CBMV358、CBMV722運算放大器；

電池閾值檢測采用 CBM2903 比較器；

穩壓模塊采用 CBM1117 線性穩壓器；

外部串口通信采用 CBM3232；

系統主控及 USB 接口采用CBM9002。

1、回波信號模擬前端設計

1. 前級高速放大：CBM8051

光電接收器輸出的回波信號通常幅度極小、邊沿陡峭，需要高速、低噪聲的放大器進行前級處理。

CBM8051 支持2.5V～5.5V單電源供電，采用軌到軌輸出結構，小信號帶寬典型可達150MHz～250MHz，輸入偏置電流典型為1pA，每通道靜態電流約2.8mA。

在系統中，CBM8051 用作接收端前級放大器，對光電接收器輸出的微弱信號進行高速放大，同時保持較低失真和較高帶寬，為后續混頻、濾波和采樣提供高質量模擬信號基礎。

1. 中后級放大與濾波：CBMV358 與CBMV722

回波信號經解調或混頻后，仍需進行幅度調整、濾波整形并驅動 ADC。

CBMV358 增益帶寬約1.1MHz，靜態電流約60～80μA，具備軌到軌輸入輸出、毫伏級輸入失調電壓和皮安級輸入偏置電流，適合用于低功耗濾波和緩沖級。

CBMV722 增益帶寬為10MHz，壓擺率約7V/μs，同樣支持軌到軌輸入輸出，在速度與功耗之間取得平衡。

在系統中，這兩類運算放大器主要承擔 Mixer 后信號的二次放大、有源濾波和ADC輸入緩沖功能，保證信號幅度、頻帶和穩定性滿足模數轉換精度要求。

2、電池電壓檢測：CBM2903 比較器

激光測距儀多為電池供電，必須對電池狀態進行實時監測。

CBM2903 為雙通道比較器，供電范圍覆蓋2V～30V，輸入失調電壓典型值±1mV，每通道靜態電流為微安級，輸出為開漏結構，響應時間約1.3μs。

在系統中，CBM2903 接入電池分壓網絡，將實際電池電壓與設定參考閾值比較，并將結果輸出給MCU，用于實現低電量報警、充滿判斷以及系統掉電保護邏輯。其寬電壓范圍和低功耗特性，適合便攜式、長續航的測距設備。

3、電源穩壓設計：CBM1117

系統供電結構為“電池→充電管理→ DC-DC升壓→ LDO穩壓”。其中LDO采用CBM1117。

CBM1117 最大輸入電壓15V，支持1.5V、1.8V、2.5V、3.3V、5V等固定輸出或可調輸出，最大輸出電流0.8A，典型壓降約1.39V，負載調整率典型0.2%～0.4%，并具備過流與過熱保護功能。

在激光測距儀中，CBM1117 用于給MCU、運放、ADC等敏感模塊提供低噪聲、穩定電源，降低DC-DC升壓紋波對模擬前端和測量精度的影響，是系統穩定性的關鍵環節。

4、串口通信接口：CBM3232

在工業或調試應用中，測距儀常通過 RS-232 與上位機或控制系統通信。

CBM3232 兼容EIA/TIA-232標準，工作電壓3.3V或5V，最高通信速率120kbps，內部集成電荷泵，無需外部負電源，同時具備增強型ESD防護能力。

在系統中，CBM3232 完成MCU TTL電平與RS-232標準電平之間的轉換，用于參數設置、數據導出和現場維護，滿足工業環境對可靠通信接口的要求。

5、主控與 USB 接口：CBM9002

系統主控采用 CBM9002 USB 微控制器。該器件基于增強型8051內核，支持12MHz、24MHz、48MHz工作頻率，片上集成16KB SRAM，工作電壓3.3V，5V容限輸入，內置USB2.0收發器，支持全速和高速模式，并提供UART、I2C及多路GPIO接口。

在激光測距儀中，CBM9002 集成USB接口，使測距設備可直接與PC連接，用于數據傳輸、系統升級和調試。

該方案在性能、功耗和系統完整性之間取得平衡，為激光測距設備在工程測量、工業檢測及便攜式應用領域提供成熟、可量產、可國產替代的整體解決方案。

技術聲明： 本文所述所有產品參數均以芯佰微電子（CoreBai）發布的最新版本規格書為準。
