STMicroelectronics HFA80A D類BTL音頻放大器是一款四通道模擬輸入音頻放大器，具有高級診斷、高PWM開關頻率和高分辨率音頻功能。高集成度和嵌入式信號處理可實現出色的音頻性能。HFA80A包括一個I^2^C總線接口，用于控制功率放大器的運行和讀取狀態、執行診斷以及對該放大器的特性進行常規訪問。

數據手冊：*附件：STMicroelectronics HFA80A D類BTL音頻放大器數據手冊.pdf

專用的限幅檢測器和診斷輸出引腳CD/DIAG可簡化微控制器上的通信負載，并可觸發主機在重要信息出現時讀取這些信息。根據可編程配置寄存器，可以選擇性設置來自內部檢測器（熱警告、輸出偏移、過流保護等）的所有有用信息來切換CD/DIAG引腳。

STMicroelectronics HFA80A實現了負載診斷概念，該概念專門設計用于汽車應用。它嵌入了高度可靠的抗噪負載診斷算法，具有自生成刺激功能。該特性可檢測異常負載連接或變化，并通過I^2^C總線提供這些信息。

特性

• 符合 AEC-Q100
• 電源工作電壓范圍：4.5V至18V
• EMI符合CISPR25 5級標準
• D類BTL輸出
• 兼容電池負載突降 (40 V)
• 得益于2MHz開關PWM，減小了輸出LC的尺寸和成本
• 支持?jǐn)U展音頻頻段
• 多種負載配置
  • 能夠驅動4Ω和2Ω揚聲器負載
  • 揚聲器和線路驅動器選項
• MOSFET功率輸出可實現高輸出功率能力
  • 典型值為4 x 28.5W/4Ω（14.4V、1kHz、THD = 10%時）
  • 典型值為4 x 23W/4Ω（14.4V、1kHz、THD = 1%時）
  • 典型值為4 x 49W/2Ω（14.4V、1kHz、THD = 10%時）
  • 典型值為4 x 39W/2Ω（14.4V、1kHz、THD = 1%時）
• 4Ω、14.4V、1kHz時的音頻性能
  • THD：0.015%（1W、1kHz時典型值）（4Ω負載時）
  • 輸出噪聲：52μV（典型值，26dB增益時）
  • 串?dāng)_：86dB（1W、1kHz時典型值）（4Ω負載時）
  • PSRR：80dB（1W、1kHz時典型值）（4Ω負載時）
• 快速導通和極低延遲，適用于高速音頻處理應用
• 四個I^2^C地址
• I^2^C完全可配置，帶通道無關的靜音/播放/增益選擇/診斷
• I^2^C總線驅動（快速I^2^C（1Mhz時鐘）選項）
• 輸出PWM時鐘擴頻
• 完整的診斷矩陣，在I^2^C和CD/DIAG引腳上提供信息
  • 獨立的雙通道直流和交流負載檢測診斷，具有可選閾值
  • 啟動診斷，用于V CC /GND短路
  • 過流保護，具有可配置閾值（2個可選）
  • 輸入電壓直流失調檢測器
  • 自由運行輸出電流失調檢測器
• 熱保護和熱警告（四個熱警告）
• DAM（數字門禁儀表）
• 同步輸入/輸出引腳
• 診斷期間，可免受開/關、電池變化時的爆破/滴答噪聲的影響
• 傳統（備份模式，無I^2^C控制）
• ESD集成保護（2 kV HBM，500V/750V角CDM）
• LQFP48L裸露焊盤朝上封裝

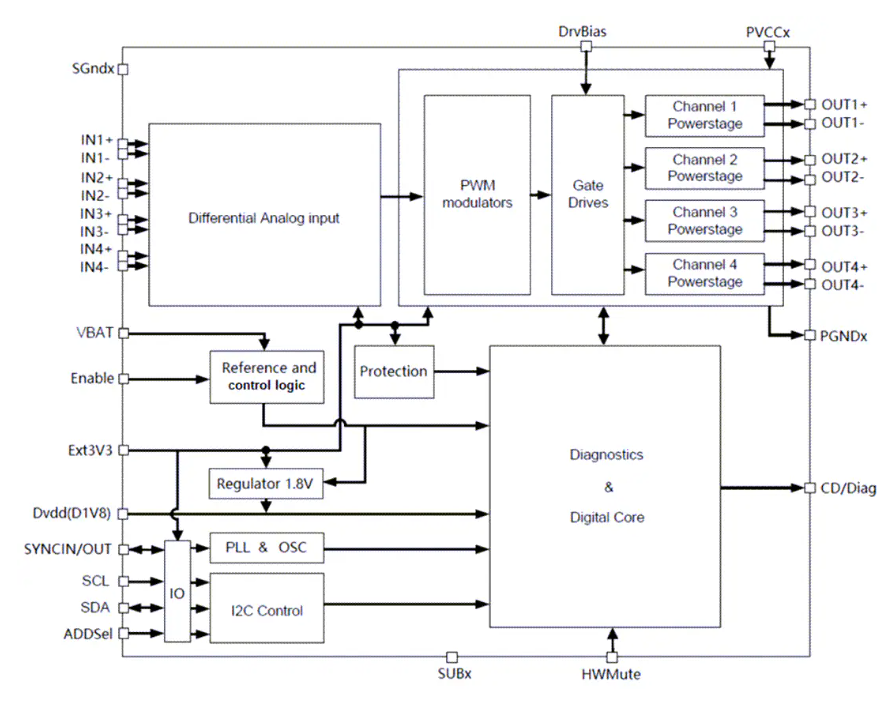

框圖

HFA80A汽車級D類音頻放大器技術解析?

?一、產品概述?
STMicroelectronics推出的HFA80A是一款專為汽車音頻系統設計的4通道D類BTL音頻放大器，采用BCD9s工藝制造，集成了2MHz高頻PWM調制技術和先進的診斷功能。其核心優勢包括：

• ?高保真音質?：THD低至0.015%（4Ω負載，1W輸出）
• ?寬電壓支持?：4.5V-18V工作范圍，兼容40V負載突降
• ?高集成度?：LQFP48L封裝（7x7x1.4mm），節省PCB空間
• ?車載適應性?：通過AEC-Q100認證，符合CISPR25 Level V EMI標準

?二、關鍵技術特性?

1. ?高效PWM架構?

   • 采用2MHz開關頻率，顯著減小輸出LC濾波器尺寸（典型值3.3μH電感）
   • 支持反饋前LC濾波器拓?fù)洌瑤捒蓴U(kuò)展至80kHz
   • 集成擴頻技術降低EMI干擾

2. ?多負載驅動能力?

   負載阻抗	輸出功率（14.4V, THD=10%）	輸出功率（14.4V, THD=1%）
   4Ω	4×28.5W	4×23W
   2Ω	4×49W	4×39W

3. ?智能診斷系統?

   • 獨立通道的DC/AC負載檢測
   • 過流保護（可配置閾值）
   • 溫度警告（4級預警）
   • 數字導納計（DAM）功能

?三、典型應用設計?

1. ?輸入配置?
   支持差分/單端輸入，各通道增益可通過I2C獨立設置（4種可選增益）。
2. ?同步功能?
   通過SYNCIN/OUT引腳實現多器件時鐘同步（如圖1所示），適用于多聲道系統。
3. ?EMC優化設計?
   • 推薦布局：
     • 電源去耦電容靠近PVCC引腳（220nF陶瓷電容+470μF電解電容組合）
     • 信號地與功率地分離
   • 輸出濾波器參數：
     • 3.3μH功率電感（飽和電流需＞5A）
     • 1μF陶瓷電容（X7R材質）

?四、汽車場景優勢?

• ?低延遲處理?：＜10μs信號延遲，適用于主動降噪系統
• ?啟動兼容性?：支持4.5V低壓啟動（啟停系統場景）
• ?診斷覆蓋?：可檢測揚聲器開路/短路、線束故障等12類異常狀態

?五、封裝與可靠性?
采用LQFP48L裸露焊盤封裝，熱阻Rthjc僅2.05°C/W。通過2000V HBM ESD防護和-40°C至125°C工作溫度驗證，滿足ISO 16750-2車載標準。

該器件已批量應用于高端車載信息娛樂系統，其高功率密度和小型化特性正推動汽車音頻系統向全數字化架構演進。
