當今時代，人們使用智能手機的頻率越來越高，續航能力已經成為消費者購買智能手機需要考慮的重要指標之一。隨著產業鏈的全面協同及技術突破，能量密度更高的硅負極電池帶來了大容量電池的爆發，為手機續航帶來了革命性的突破。但硅負極電池的部分容量需要通過更低的放電電壓實現，因此，對在手機應用上配套的DC/DC轉換器提出了“更低UVLO（欠壓鎖定）”的核心需求。

帝奧微近期推出的同步降壓DC/DC—DIO6156，在不影響性能的前提下，將UVLO有效降低，同時結合高效率、低紋波、遠端反饋及快速動態響應等特性，成為硅負極電池應用的理想供電搭檔！

01

DIO6156簡介及主要參數

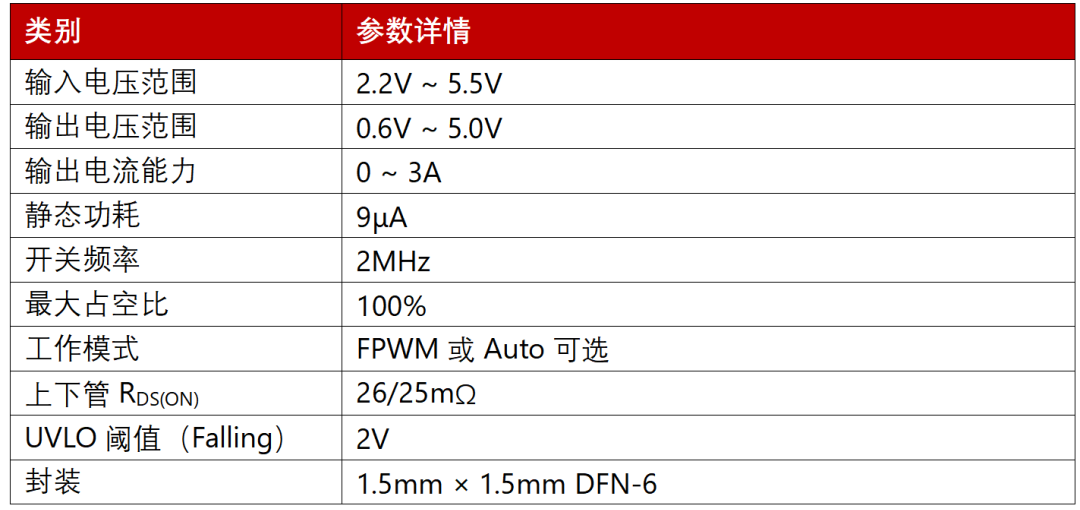

DIO6156是一款高集成度的同步降壓DC/DC轉換器，支持最大3A持續輸出電流，憑借采用的自適應恒定導通時間（COT）控制技術及超低的導通內阻，可顯著降低開關轉換損耗和導通損耗，有效實現最高效率和最高開關頻率，能夠最大限度縮小外部電感器和電容器尺寸，從而實現最小化的PCB Layout解決方案。該產品可應用在各類便攜電子如手機/平板、IPC、SSD、工業PC等場景中。其核心參數如下：

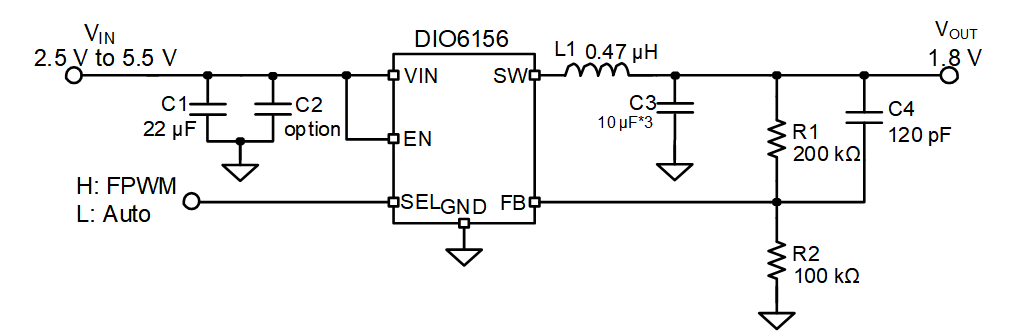

DIO6156應用框圖

02

DIO6156性能解析

2V低UVLO：

適配硅負極電池，不浪費每一分電量

硅負極電池的放電截止電壓比傳統石墨電池更低，若DC/DC的UVLO Falling值過高，會導致電池未深度放電就觸發DC/DC關斷，可能會浪費5%~

15%的寶貴電量。DIO6156將UVLO Falling值優化至2V，完美匹配硅負極電池的深度放電需求，讓電池電量利用更充分。

全負載高效率：

從輕載到重載，全程低損耗

DIO6156通過兩大核心設計實現全負載區間高效率，適配設備 “間歇工作 + 高負載運行” 的復雜場景：

低導通損耗

高邊26mΩ、低邊25mΩ的超低RDS (ON)功率開關，大幅降低3A重載時的導通損耗，此時效率可達92%以上，減少發熱；

智能模式切換

SEL引腳可選擇“FPWM模式”或 “Auto模式”——Auto模式下，中重載下以2MHz固定PWM模式運行，保證高轉換效率；輕載則自動切換至PSM（省電模式），靜態電流低至11μA，效率仍保持85%以上，避免輕載時的開關損耗浪費（如攝像頭待機、SSD休眠場景）。

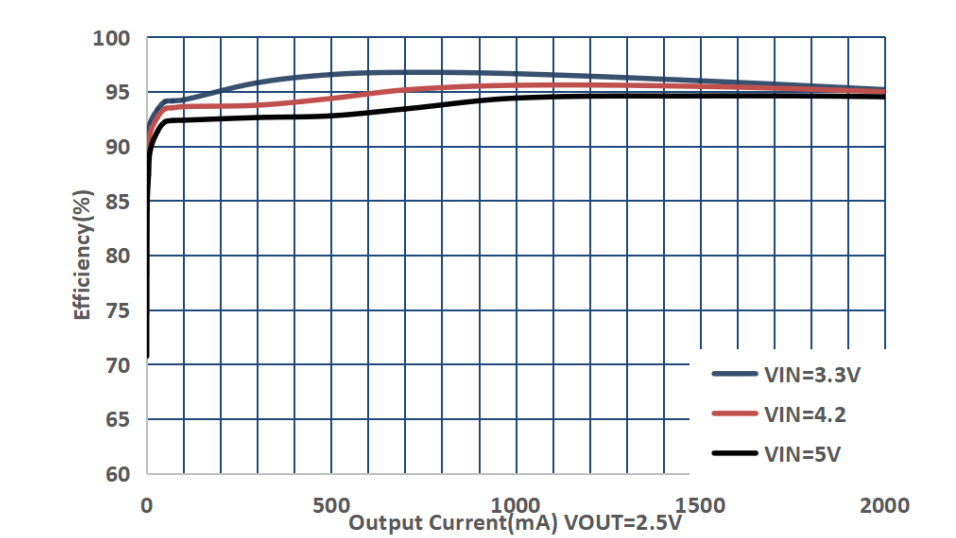

效率曲線圖解析

低紋波輸出：潔凈供電，守護敏感負載

攝像頭、OLED屏等設備對供電紋波極為敏感 —— 紋波過大會導致攝像頭畫面出現雜點、或者控制信號失真。DIO6156在FPWM模式下保持2MHz固定開關頻率，配合低ESR陶瓷電容，輸出紋波可控制在5mV左右；即使在Auto模式下，輕載PSM模式的紋波也經過優化，避免因頻率波動導致的紋波增大，為負載提供 “潔凈無擾” 的供電環境，保障設備運行穩定性。

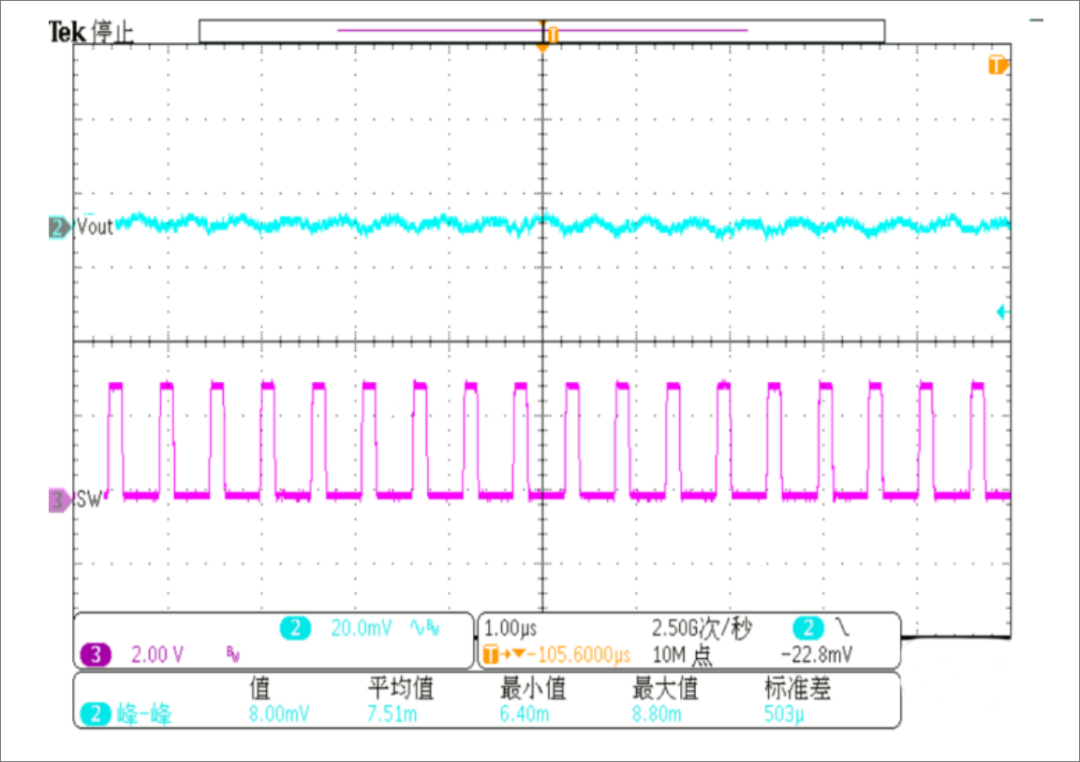

VOUT = 0.9V, Load = 2A輸出紋波測試波形

遠端反饋及快速動態響應

在實際PCB布局中，如果DC/DC輸出端到負載之間的走線較遠，那么走線帶來的阻抗會在負載電流較大時產生明顯的“遠端壓降”，導致負載端電壓低于設定值，影響設備性能。DIO6156支持遠端反饋及擁有良好的快速動態響應功能，即將FB反饋引腳接到遠端負載處，可避免走線阻抗帶來“遠端壓降”，且通過內部的反饋補償可以保障當出現負載突變時供電依然維持穩定。

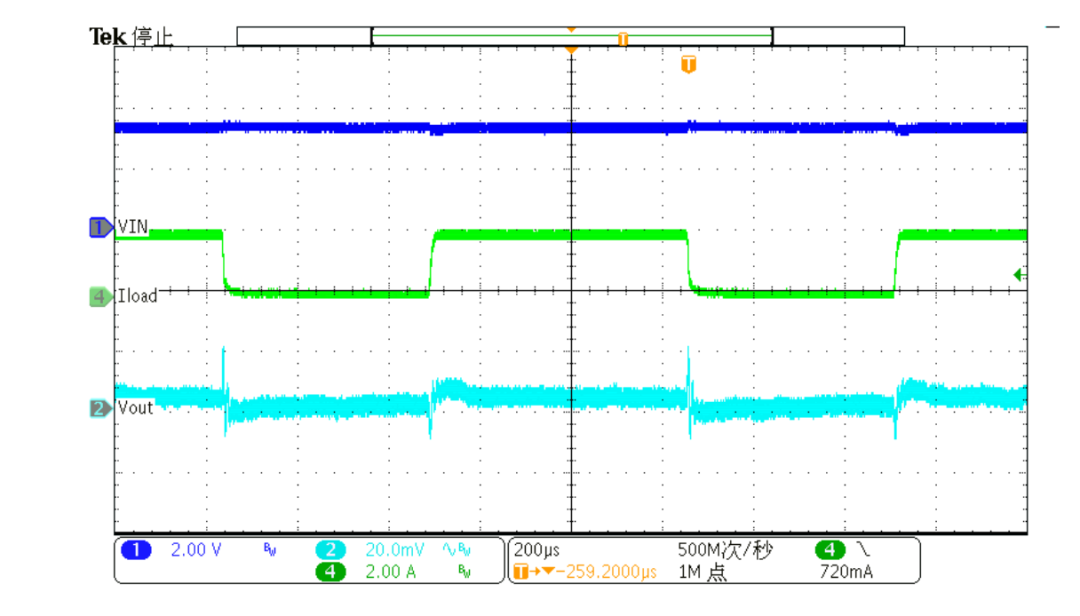

動態響應特性解析：

FPWM mode (Iload = 0.005A to 2.0A)

總結：DIO6156 —— 硅負極電池應用的 “供電全能手”

從低UVLO解鎖硅負極電池的深度放電潛力，到全負載高效率延長設備續航，再到低紋波、遠端反饋及快速動態響應保障供電質量，DIO6156以多維度性能優化，完美解決了硅負極電池應用中DC/DC的核心痛點。同時，其1.5mm×1.5mm超小DFN-6封裝及高開關頻率可節省PCB Layout尺寸，適配高密度布局需求。

該產品現已支持送樣及量產，

有興趣了解該產品更多參數細節，

請聯系：dioo-marketing@dioo.com

帝奧微的電源產品在效率、動態響應、可靠性等方面都已達到行業先進水平，未來也將會持續推出更多品類的高性能電源產品!

帝奧微（688381.SH）

江蘇帝奧微電子股份有限公司是一家專注于從事高性能模擬芯片的研發、設計和銷售的集成電路設計企業，核心管理團隊來自于仙童半導體（Fairchild Semiconductor），均擁有超過十五年以上的從業經驗。

帝奧微產品主要分為信號鏈模擬芯片和電源管理模擬芯片兩大系列，廣泛應用于汽車電子、機器人、消費電子、通信與計算、工控以及醫療等領域。

公司成立至今獲得多項政府資質和行業獎項，包括國家高新技術企業、國家級專精特新“小巨人”企業、國家知識產權優勢企業、江蘇省工程技術研究中心、2024年度行業領袖獎、2024中國IC設計TOP10模擬芯片公司、2024年度卓越影響力IC設計企業獎2024年度上市公司最佳治理建設獎、2025年度創新力汽車芯片獎等。

此外，帝奧微已通過ISO 26262功能安全管理體系最高等級ASIL-D認證，帝奧微車規芯片研究院通過中國合格評定國家認可委員會（CNAS）評審，正式獲得CNAS認證。
