數字功放芯片（D類功放芯片）的核心工作原理基于PWM調制技術，通過將模擬音頻信號轉換為高頻脈沖信號實現功率放大。其工作原理可分為四個關鍵環節：

信號處理：輸入的模擬音頻信號首先經過低通濾波（截止頻率通常為20kHz）和差分放大處理，增強抗干擾能力。若輸入信號為雙極性電壓（如±5V），還需通過直流偏置電路將其轉換為單極性信號（0~5V），以適配后續數字電路。

PWM調制：采用三角波比較法生成PWM信號：將處理后的音頻信號與高頻三角波（頻率約500kHz）通過高速比較器比較，生成占空比與音頻幅度成正比的脈沖信號。此過程將音頻信號的連續變化轉化為時間離散的脈沖序列。

功率放大：通過開關管（如MOSFET）根據PWM信號導通/截止，將輸入的直流電壓轉換為高頻脈沖電流，并通過LC濾波器消除高頻載波分量，最終獲得與原始音頻波形一致的放大信號。

輸出還原：濾波后的信號驅動揚聲器發聲，理論效率可達100%，實際產品效率通常超過90%。 ?

空間音頻數字功放芯片 - BA96632

BA96632是一款專為立體聲放大系統設計的單芯片全數字音頻放大器，內置電源級模塊。該芯片集成了多功能數字音頻信號處理功能，搭載高性能全數字PWM調制器和雙高功率全橋MOSFET電源級。其音頻增強功能能帶來更高級的聽覺體驗，不僅適用于便攜式藍牙音箱、智能音箱、電視/顯示器音箱等小型音頻系統，更能適配無低音炮的音頻系統。

BA96632接收采樣頻率為8kHz至192kHz的數字串行音頻數據。在立體聲模式下，它在沒有散熱器的情況下提供2 x 35瓦的功率。

BA96632配備混音器和雙四分頻濾波器，可實現關鍵音頻處理功能，例如揚聲器響應補償和參數均衡。

BA96632的所有功能都可以通過I2C主機接口總線的內部寄存器值進行控制。

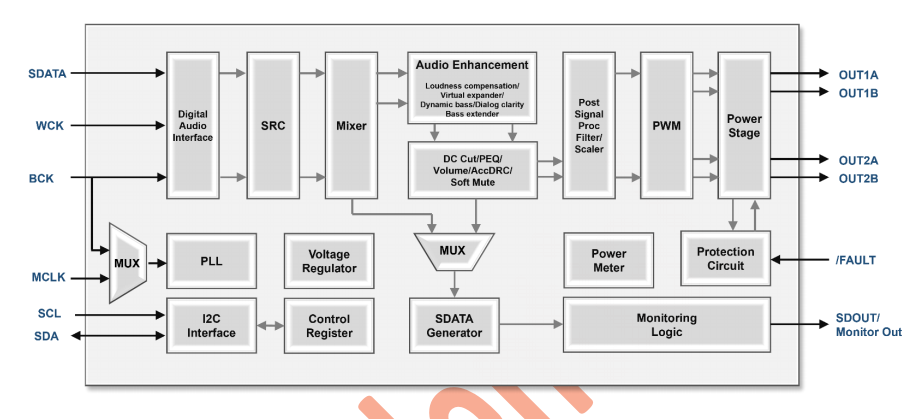

結構圖：

結構圖

音頻功放芯片 - BA96632的特性描述：

2 CH立體聲（35W x 2 BTL）

寬工作電源電壓范圍（5V至22V）

靈活音頻接口

-I2S/TDM音頻輸入接口

-SDATA生成器（I2S輸出）

浮點運算

較多40個可編程雙四極濾波器

-揚聲器補償

-參數均衡器

3段動態范圍控制

-加速DRC

優化揚聲器控制的信號處理后信號

音頻增強算法

-響度補償

-虛擬擴展器

-低音增強器

-動態低音

-對話框清晰度

保護電路

-OCP（過流保護）

-OTP（過溫保護）

-OVP（過壓保護）

-UVP（欠壓保護）

-OLD（開路檢測）

-SLD（短路檢測）
