在當今電子設備向小型化、高密度發展的趨勢下，電源模塊的尺寸、耐壓等級和安裝方式成為工程師選型的關鍵因素。海凌科電子推出的B0505S-1WR5 DC/DC隔離電源模塊，以其高隔離耐壓、超小體積和SMD貼片封裝三大核心優勢，正在重新定義微小功率隔離電源的標準。

一、核心亮點

1.高耐壓隔離：3000VDC安全保障

模塊提供高達3000VDC的隔離電壓，為系統提供可靠的安全屏障。這一特性使得該模塊特別適用于：

工業現場設備：抵御電機啟停、繼電器動作產生的電壓沖擊

醫療設備：滿足患者接觸部分的安全隔離要求

通信設備：防止雷擊浪涌和地電位差

對設備的損害

電力監控：耐受電網波動和瞬態過電壓

2.超小體積

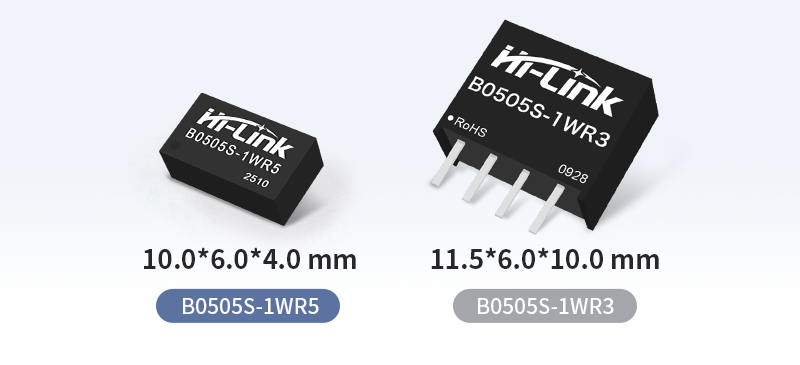

采用極致緊湊的封裝設計，模塊尺寸僅為10.0×6.0×4.0mm，比傳統DIP封裝節省超過70%的PCB空間。

這一優勢在以下場景中尤為重要：

高密度電路板設計：在有限板面積內布置多個隔離電源

微型化設備：智能穿戴、便攜式儀器等空間受限產品

模塊化系統：在多通道隔離應用中實現高集成度

升級改造項目：在不改變原有布局的前提下增加隔離功能

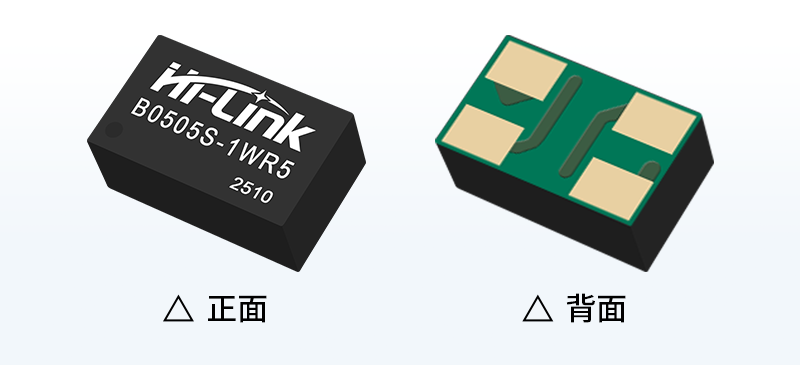

3.SMD貼片封裝

從根本上摒棄了傳統穿孔元件的設計，實現了與當代主流全自動貼片裝配流水線的無縫對接。這一核心優勢不僅極大地提升了生產效率與一致性，更在空間利用、電氣性能和規?；圃旆矫嬲宫F(xiàn)出卓越的競爭力，使其成為以下關鍵應用場景的理想選擇：

消費電子產品：完美適配全自動貼片生產，保障高效率與低成本。

物聯網設備：滿足設備對微型化核心需求，長期穩定運行。

汽車電子：能顯著提升連接點在嚴苛環境下的機械可靠性。

通信基礎設施：最大限度地保證高頻、高速信號的完整性。

二、技術優勢

盡管體積微小，B0505S-1WR5在電氣性能上毫不妥協，其卓越表現主要體現在以下方面：

高效轉換：高達85%的轉換效率，能有效降低能量損耗與工作溫升。

超低功耗：空載電流低至8mA，顯著降低設備的待機功耗。

適應力強：支持-40°C至+125°C的寬溫工作，無懼惡劣環境挑戰。

安全可靠：具備持續短路保護功能，有效提升整個系統的可靠性。

純凈輸出：典型紋波噪聲低至60mVp-p (20MHz帶寬)，確保后端電路信號質量。

三、應用場景

工業自動化：高密度IO模塊

在PLC數字輸入模塊中，小體積特性允許在標準模塊尺寸內實現更多通道的隔離，高耐壓能力確保耐受現場24V/48V工業電壓波動，貼片設計適應自動化生產線要求。

醫療電子：安全與空間并重

便攜式醫療設備中，高隔離耐壓滿足醫療安全標準，超小體積為設備小型化提供可能，貼片工藝保證大規模生產的一致性。

新能源系統：嚴苛環境的考驗

光伏逆變器和儲能系統中，寬溫度范圍適應戶外極端氣候，高隔離電壓確保系統電氣安全，貼片結構提供優異的抗振動性能。

通信設備：可靠性與密度兼顧

網絡通信設備中，1500VDC隔離有效防護雷擊浪涌，緊湊尺寸在高密度板卡設計中游刃有余，SMD封裝適應通信設備的大規模制造需求。

四、設計指南

布局建議：

在模塊輸入輸出端預留一定的間隙

輸入輸出電容盡量靠近模塊引腳

采用鋪銅方式增強散熱效果

散熱考慮：

模塊本身效率高達85%，發熱量小

通過PCB敷銅可進一步提升散熱能力

在高溫環境中可參考降額曲線使用

生產工藝：

回流焊溫度曲線參照標準SMT工藝

焊盤設計建議比引腳每邊外延0.5mm

五、總結

B0505S-1WR5以其高隔離耐壓、極致小巧體積和先進的SMD貼片封裝，為現代電子設備提供了理想的隔離電源解決方案。無論是在工業控制、醫療設備還是通信系統中，它都能在有限空間內提供安全可靠的隔離電源，同時適應現代化自動生產需求。B0505S-1WR5提供5V輸入5V輸出，其他電壓規格可根據需求定制。模塊支持批量絲印定制，為品牌產品提供專屬標識。
