全數字音頻放大器的工作原理基于脈沖寬度調制（PWM）技術，通過數字信號處理實現音頻信號的放大與還原。

核心工作原理：

信號調制：輸入的模擬音頻信號通過比較器與三角載波對比，生成與信號幅值成正比的PWM脈沖信號。該信號控制開關管的通斷時間，形成占空比可調的脈沖序列。

功率放大：開關管根據PWM信號快速切換導通/截止?fàn)顟B(tài)，在輸出端產生高頻脈沖序列。此階段通過高頻變壓器和開關電源技術實現能量轉換。

信號還原：通過低通濾波器（如LC濾波器）消除高頻載波分量，還原出原始音頻信號。理論效率可達100%，實際產品效率普遍超過90%。

全數字音頻放大器 - NTP8818

由工采網代理韓國NF（耐福）的NTP8818是一款單芯片全數字音頻放大器，包含立體聲放大系統所需的功率級。該芯片集成了多功能數字音頻信號處理功能，采用高性能高保真全數字PWM調制器，并配備兩個大功率全橋MOSFET功率級。

數字功放芯片 - NTP8818接收32kHz、44.1kHz、48kHz和96kHz采樣頻率的數字串行音頻數據。在立體聲模式下，它在沒有散熱器的情況下提供2 x 20瓦的功率。

NTP8818配備混音器和雙四分頻濾波器，可實現響度控制、揚聲器響應補償及參數均衡等核心音頻處理功能。

NTP8818的所有功能都可以通過I2C主機接口總線的內部寄存器值進行控制。

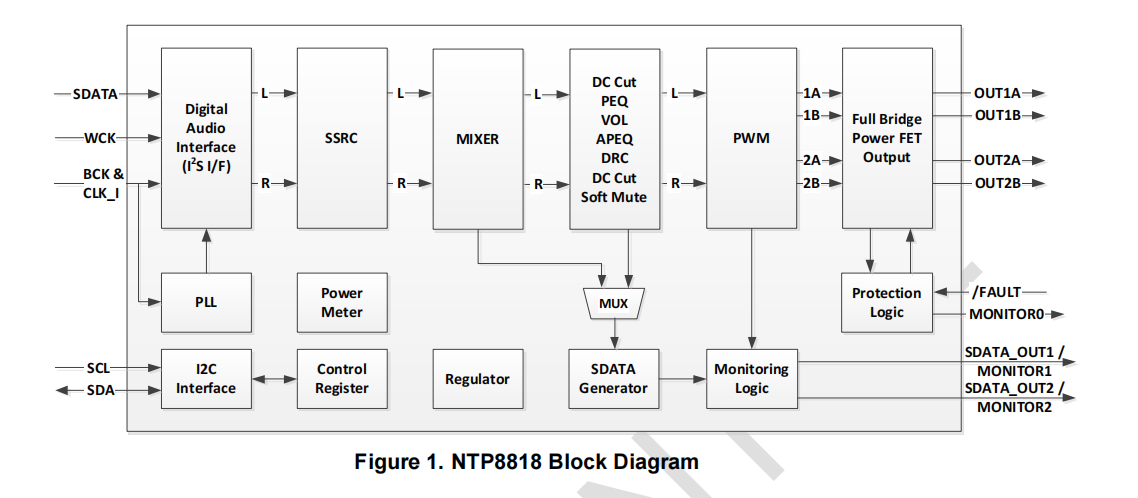

結構圖：

結構圖

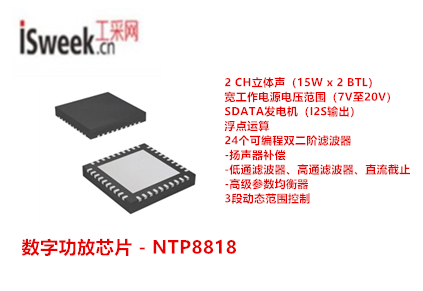

音頻功放芯片 - NTP8818特性描述：

2 CH立體聲（15W x 2 BTL）

寬工作電源電壓范圍（7V至20V）

SDATA發電機（I2S輸出）

浮點運算

24個可編程雙二階濾波器

-揚聲器補償

-低通濾波器、高通濾波器、直流截止

-高級參數均衡器

3段動態范圍控制

響度控制

保護電路

-OCP（過電流保護）

-OTP（過溫度保護）

-UVP（欠壓保護）

-BQ/DRC校驗和

音量/軟靜音/功率計/NS反饋

智能PWM開關

高效率

直流保護

-DC濾波器

-系數存儲器校驗和

-調制指數檢查

在國內越來越多的音箱領域中采用韓國NF的音頻數字功放芯片；可廣泛應用于家庭影院、KTV、AI智能音箱等等場所；多款不同功率型號可選；并提供原廠技術支持；聯系“在線客服”可獲取相關PDF規格書、詢價單，申請樣品等。
