在當今高速發展的電子系統中，對數據轉換器的要求越來越高——需要更高的分辨率、更快的采樣速率、更低的噪聲和更簡單的系統設計。ADI公司的AD4081正是為滿足這些苛刻需求而生的創新解決方案。
*附件：ad4081.pdf

產品概述：突破性能邊界

AD4081是一款20位、20MSPS的逐次逼近型(SAR)模數轉換器，采用先進的Easy Drive技術。該器件在1MHz輸入頻率下仍能保持93.7dB的信噪比(SNR)和-103.7dB的總諧波失真(THD)，這一性能指標在業界處于領先地位。

AD4081采用緊湊的5mm×5mm CSP_BGA封裝，集成了關鍵的去耦電容和參考緩沖器，顯著簡化了系統設計。其-164.6dBFS/Hz的噪聲頻譜密度和94.6dBFS的動態范圍，使其成為高精度數據采集應用的理想選擇。

核心技術突破

Easy Drive架構的革命性創新

傳統的SAR ADC在輸入信號采集階段存在顯著的挑戰，特別是在高采樣速率下。AD4081通過其創新的Easy Drive技術解決了這些問題：

?連續信號采集?：與傳統SAR ADC不同，AD4081在整個轉換周期內都處于信號采集狀態，為輸入信號提供了100%的轉換周期時間來建立，顯著降低了對驅動放大器帶寬的要求。

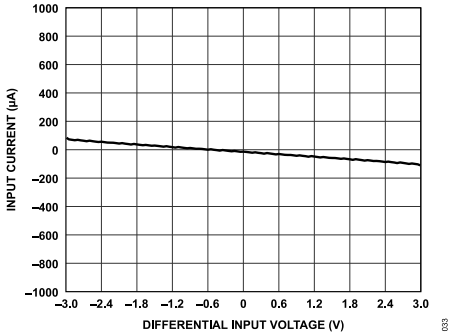

?線性化輸入電流?：器件將輸入電流降至5μA/MSPS，大大減輕了驅動放大器的負擔，減少了潛在的失真問題。

卓越的電氣性能

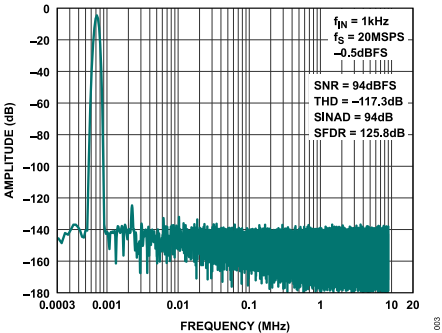

在實際測試中，AD4081展現出了令人印象深刻的性能表現。在1kHz輸入頻率下，SNR達到94dB，THD為-117.3dB；即使在1MHz的高頻輸入下，仍能保持93.7dB的SNR和-103.7dB的THD。

關鍵特性詳解

靈活的接口選項

AD4081提供兩種主要的數據接口模式，滿足不同應用場景的需求：

?LVDS數據接口?：支持單通道(400Mbps)或雙通道(200Mbps)配置，適合高速連續數據采集應用。其77.50ns的轉換延遲為實時控制系統提供了極低的延遲性能。

?SPI數據接口?：支持單通道或四通道配置，最高速率達50MHz，適合基于微控制器的嵌入式系統。

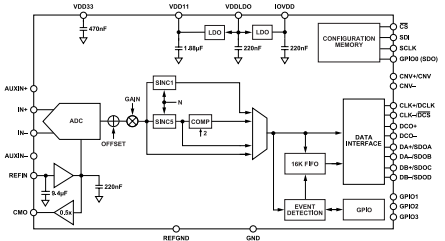

集成數字濾波器

器件內置可配置的數字濾波器，提供三種濾波選項：

• Sinc1濾波器：寬帶寬，適合需要快速響應的應用
• Sinc5濾波器：平坦的通帶響應，適合精密測量
• Sinc5+補償濾波器：優異的通帶平坦度，紋波在±0.1dB以內

16K樣本FIFO

集成的大容量FIFO存儲器支持多種采集模式，包括立即觸發、事件觸發等，顯著減輕了主機處理器的負擔。

應用場景分析

醫療成像和細胞分析

在醫療成像系統中，AD4081的高分辨率和低噪聲特性確保了圖像質量的精確性。其20位分辨率能夠檢測微弱的生物信號，為細胞分析提供可靠的數據支持。

光譜學和質譜分析

對于需要高動態范圍和精確信號捕捉的光譜應用，AD4081的94.6dBFS動態范圍和優異的線性度(INL典型值±4ppm)提供了卓越的性能基礎。

自動化測試設備

在ATE系統中，AD4081的高采樣速率和低延遲特性使其能夠快速捕捉和數字化復雜的測試信號，提高測試吞吐量和精度。

電力質量分析

器件能夠精確捕捉電網中的諧波和瞬態事件，為電力質量監控提供高精度的數據采集解決方案。

設計實踐指南

模擬前端設計

AD4081的Easy Drive特性顯著簡化了模擬前端設計。推薦的驅動放大器包括ADA4945-1等全差分放大器，這些器件能夠與AD4081完美配合，實現最佳的系統性能。

根據文檔推薦，輸入濾波器設計需要考慮時間常數要求。對于20位分辨率，在20MSPS采樣率下，輸入信號需要在50ns內建立到1ppm的精度，這對應約40MHz的帶寬要求。

參考電路設計

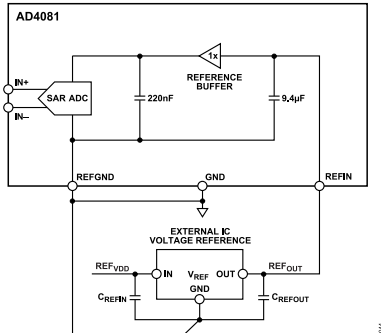

AD4081需要外接3V精密參考電壓，推薦使用LTC6655、LT6657或ADR4530等參考源。器件內部集成了9.4μF的參考去耦電容，簡化了外部電路設計。

時鐘解決方案

對于LVDS接口應用，需要特別注意時鐘抖動對SNR性能的影響。文檔推薦使用低抖動的時鐘源，如ADF4350頻率合成器配合AD9508時鐘分發器，確保系統時鐘的純凈度。

電源管理和熱設計

靈活的供電方案

AD4081支持內部LDO穩壓器和外部供電兩種配置：

• ?內部穩壓模式?：適合空間受限的應用，VDDLDO輸入1.5V至2.7V，內部產生1.1V核心電壓
• ?外部供電模式?：適合對功耗有嚴格要求的應用，可直接提供1.1V核心電壓

熱管理

器件采用49球CSP_BGA封裝，熱阻θJA為18.8°C/W（自然對流）。在實際應用中，需要合理的PCB布局和散熱設計以確保器件工作在安全溫度范圍內。

高級功能特性

事件檢測功能

AD4081集成了可配置的事件檢測電路，能夠監控輸入信號是否超過預設的閾值。這一功能特別適合需要觸發采集的應用場景，如故障檢測或異常信號捕捉。

系統誤差校正

器件提供偏移和增益校正寄存器，允許用戶對系統級誤差進行數字補償。偏移校正范圍為±2048 LSB（約±11.71mV），增益校正分辨率達0.00305%。

布局指南

AD4081的布局相對簡化，因為所有關鍵的去耦電容都已集成在封裝內。文檔建議：

• 將模擬和數字信號分區布局
• 提供完整的地平面

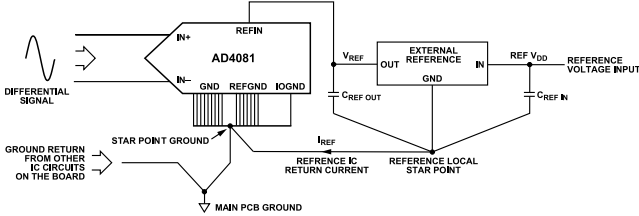

• 參考電路的地應采用星型連接
• 高速數字信號遠離敏感的模擬信號

性能驗證與測試結果

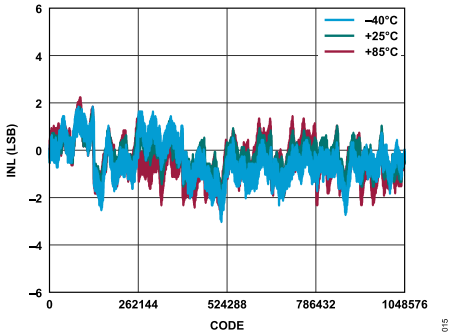

文檔提供了豐富的測試數據，展示了AD4081在各種工作條件下的性能表現。從INL/DNL特性到溫度穩定性，都體現了這款ADC的卓越品質。

結論

AD4081代表了SAR ADC技術的最新進展，將高分辨率、高速采樣、低噪聲和易用性完美結合。其創新的Easy Drive架構、豐富的數字功能和靈活的接口選項，使其成為各種高要求數據采集應用的理想選擇。

無論是醫療設備、科學儀器還是工業自動化系統，AD4081都能提供卓越的性能和簡化的設計體驗，幫助工程師突破傳統數據采集系統的限制。

更多技術細節和應用支持，請訪問Analog Devices官方網站獲取完整數據手冊和評估板信息。
