STMicroelectronics STEVAL-PDETECT1存在檢測評估Kit 是用于STWIN.box的附加評估套件，用于人體存在應用。STMicroelectronics STEVAL-PDETECT1套件支持低功耗應用和用戶隱私。該器件采用多傳感器模式，可減少錯誤觸發。采用菊花鏈配置，最多可同時使用三個附加板。該套件采用三個傳感器：STHS34PF80、VL53L8CX和VD6283TX。STHS34PF80傳感器可測量其視場內對象發射的紅外輻射量。VL53L8CX是一款多區域（4x4或8x8）飛行時間 (ToF) 測距傳感器，可提高環境光下的性能并降低功耗。VD6283TX (1.83mm x 1.0mm x 0.55mm) 是一款具有高級光閃爍提取功能的顏色傳感器。

數據手冊：*附件：STMicroelectronics STEVAL-PDETECT1存在檢測評估套件數據手冊.pdf

特性

• 套件內容
  • STEVAL-PDETCS1 板
  • TMOS遠距離Fresnel鏡頭TMOS63-10
  • 塑料外殼，用于TMOS63-10 Fresnel鏡頭
  • 飛行時間蓋玻片IR136C0-IC09-A066
  • STEVAL-FLTCB03柔性電纜

組件

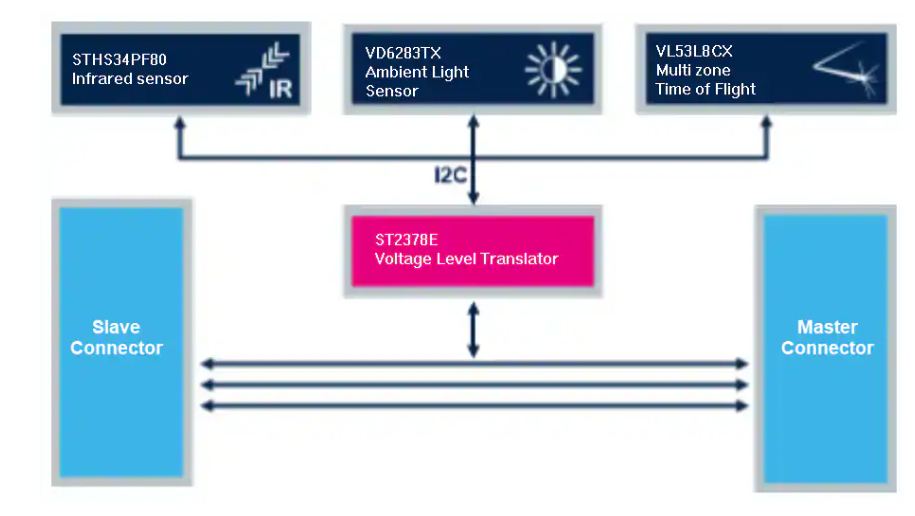

框圖

STEVAL-PDETECT1：多傳感器融合的存在檢測評估套件

概述

STMicroelectronics 推出的 STEVAL-PDETECT1 是一款專為 STWIN.box 平臺設計的存在檢測擴展評估套件。該套件集成了多種高性能傳感器，能夠?qū)崿F(xiàn)高精度、低功耗的人體存在檢測，適用于智能家居、安防監控、辦公自動化、物聯網設備等多種場景。

主要特性

• 完整的套件內容 ：
  • STEVAL-PDETCS1 主板
  • TMOS63-10 長距離菲涅爾透鏡
  • 菲涅爾透鏡塑料外殼
  • 飛行時間傳感器蓋板玻璃
  • STEVAL-FLTCB03 柔性電纜
• 多傳感器融合 ：
  • STHS34PF80 ：紅外傳感器，用于運動和存在檢測
  • VL53L8CX ：8x8 多區飛行時間傳感器，最大測距達 400 cm
  • VD6283TX ：多光譜環境光傳感器，支持閃爍檢測與色溫計算
• 低功耗與隱私保護 ：所有傳感器均設計為低功耗運行，且不依賴攝像頭，保護用戶隱私。
• 多板級聯支持 ：最多可同時連接三塊擴展板，擴展檢測范圍與能力。
• 即用型數據記錄應用 ：配套 FP-SNS-DATALOG2 功能包，支持高速數據記錄與處理。

傳感器詳解

1. STHS34PF80 紅外存在與運動傳感器

STHS34PF80 是一款基于紅外輻射檢測的低功耗傳感器，能夠感知視野內物體發出的紅外能量。其內置的 ASIC 支持可編程配置，可檢測運動、存在或過熱狀態，適用于需長時間待機的應用場景。

2. VL53L8CX 飛行時間傳感器

VL53L8CX 是 ST 新一代多區 ToF 傳感器，支持 4x4 或 8x8 分區測距。具備抗環境光干擾能力強、功耗低等特點，最大檢測距離達 4 米，視角為 65° 對角線，適用于精確距離感知與區域監控。

3. VD6283TX 環境光與閃爍傳感器

VD6283TX 是一款集成了混合濾光片的多光譜傳感器，具備獨立 ADC 和讀出通道，可快速準確地獲取各顏色通道的光強信息。支持色溫計算、照度檢測與光頻閃爍提取，適用于自動背光調節與場景光學校正。

系統架構與連接

STEVAL-PDETECT1 通過 34 引腳連接器與 STWIN.box 主板對接，支持 I2C、GPIO、ADC 等多種接口。板載電源管理芯片（如 ST1PS02）為傳感器提供穩定的 1.8V 與 3.3V 電源，確保系統在多種工作模式下均能穩定運行。

應用場景

• 智能照明系統 ：根據人員存在自動調節燈光
• 安防與入侵檢測 ：檢測區域內是否有人活動
• 辦公設備喚醒 ：檢測用戶接近后自動喚醒設備
• 節能控制系統 ：在無人時自動進入低功耗模式
