STMicroelectronics STPM098C雙環路數字8相控制器是一款雙環路數字多相降壓控制器，內置非易失性存儲器 (NVM) 和PMBus ? 接口，適用于汽車應用。 STPM098C用于管理需要大功率的負載電源，例如處理器內核和存儲器。它控制多達八個外部驅動器+MOS，并通過兩個環路提供多達兩種不同的電壓。 基于恒定導通時間 (COT) 方案的先進控制環路架構可提供快速瞬態響應和高效率。該器件還包括相位交錯和動態相位增加/下降功能，可提高輕負載范圍內的效率。

數據手冊：*附件：STMicroelectronics STPM098C雙環路數字8相控制器數據手冊.pdf

STMicroelectronics STPM098C支持符合第1.2版標準的PMBus通信，具有八個可能的接口地址值，用于報告電壓、電流、功率、溫度和故障信號的遙測數據?？?a href="http://www.brongaenegriffin.com/v/tag/1315/" target="_blank">編程參數可通過PMBus接口進行配置并存儲于片上NVM，最大限度減少外部元器件數量。此外，STPM098C還提供廣泛的監控單元系統和故障保護，包括輸出電壓的獨立欠壓/過壓 (UV/OV)、環路反饋斷開、相位電流不平衡，以及正負相電流的雙閾值過流。

特性

• 保護和診斷
  • PMBus?可讀輸入遙測（電壓、電流、功率）
  • PMBus為輸入指標提供可配置過流、欠壓和過功率診斷及保護
  • 每個環路的PMBus可讀輸出遙測數據（電壓、電流、溫度）
  • PMBus為每個環路的輸出指標提供可配置欠流/過流、欠壓/過壓診斷及保護
  • PMBus為每個環路的輸出級均提供可配置熱警告和熱關斷診斷及保護
  • PMBus可讀單相電流遙測
  • PMBus可配置單相過流診斷及保護
  • PMBus可配置通用UV/OV診斷徹底引腳AUX_SENSE
  • 反饋環路斷開診斷
  • 內部過熱診斷及保護
  • PMBus可讀Tj測量
  • 接地?fù)p耗診斷
  • 系統時鐘監控
  • 電源引腳VCC 、VREF1 、VREF2 過壓和欠壓診斷
  • 通過SM_ALERT、FAULT、VRRDY1和VRRDY2引腳輸出故障狀態標志
• 符合 AEC-Q100
• 兩個環路之間的相位分配：8+0至4+4
• 輸出電壓范圍：0.5 V至2 V
• 工作電壓范圍：4.75 V至5.25 V
• 開關頻率范圍：200kHz至1.5MHz
• 輕負載的可編程動態切相操作和超輕負載的有源二極管仿真
• 高性能數字控制環路
• 嵌入式CPU ARM cortex? M0+，頻率為40MHz
• 嵌入式NVM
• PmBus? 1.2版（400kHz最大頻率）
• 工作溫度范圍：-40 °C至+125 °C
• -40 °C至+150 °C結溫范圍
• 完全符合ISO26262標準，支持ASIL-D系統
• 7.0mm x 7.0mm x 0.9mm，VFQFN 48+4L封裝

簡化框圖

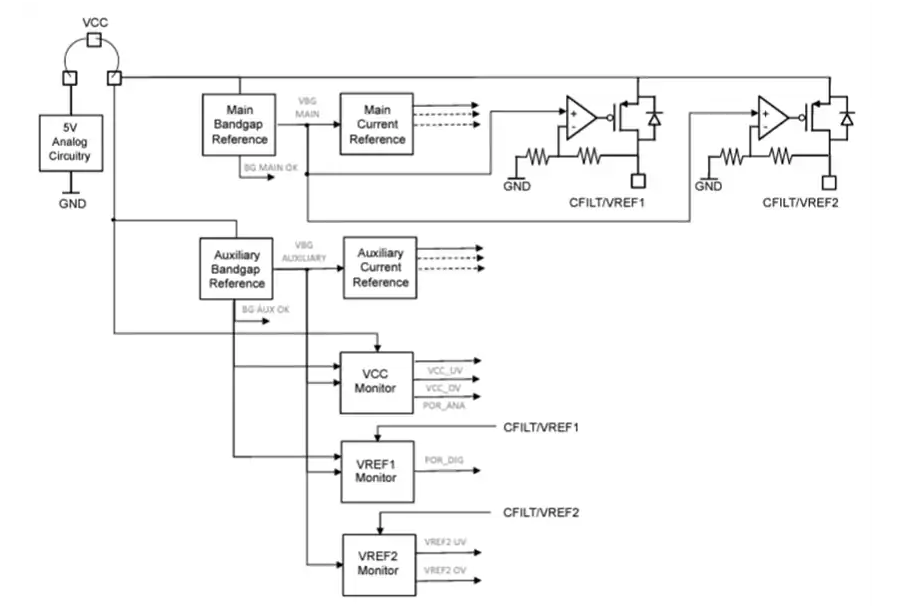

內部電源簡化框圖

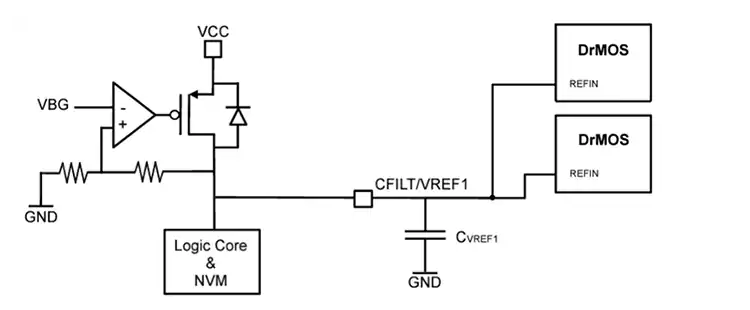

VREF1穩壓器簡化框圖

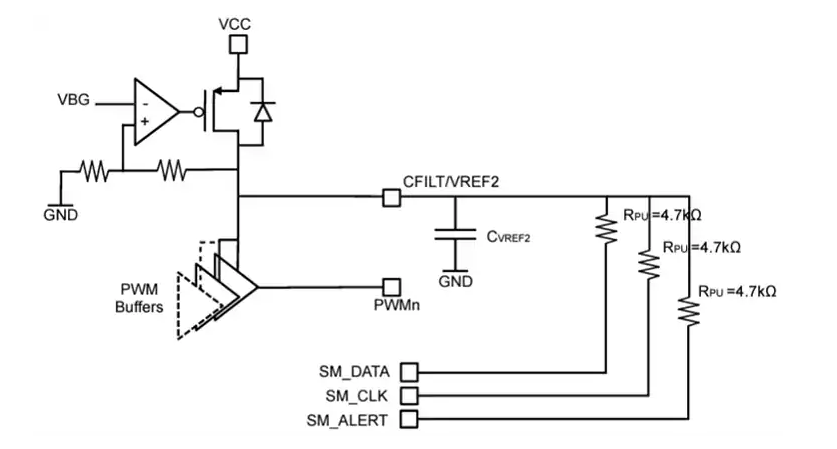

VREF2穩壓器簡化框圖

STPM098C：面向汽車與高性能計算的數字多相控制器

引言

隨著汽車電子系統（如 ADAS、車載信息娛樂系統）和高性能處理器（如 CPU、GPU、DDR 內存）對電源管理的要求日益嚴苛，電源控制器需具備高精度、高可靠性、高集成度以及強大的診斷與保護功能。STMicroelectronics 推出的 STPM098C 正是一款滿足這些需求的先進雙環路數字多相降壓控制器。

產品概述

STPM098C 是一款符合 AEC-Q100 標準的汽車級電源控制器，具備以下核心特性：

• 雙環路架構 ：支持 8 相 PWM 輸出，可在兩個獨立環路之間靈活分配（如 8+0、4+4 等）。
• 寬輸出電壓范圍 ：0.5 V 至 2.0 V，適用于現代低電壓大電流負載。
• 高頻開關能力 ：支持 200 kHz 至 1.5 MHz 的開關頻率。
• 數字控制環路 ：基于 ARM Cortex-M0+ 內核，集成 NVM（非易失存儲器），支持 PMBus? 1.2 通信。
• 全面的診斷與保護功能 ：包括輸入/輸出電壓、電流、功率、溫度的監控與故障保護。

關鍵功能詳解

1. 靈活的多相配置

STPM098C 支持最多 8 相 PWM 輸出，并可通過 PMBus? 動態配置各相分配到兩個獨立控制環路。這種靈活性使其能夠同時為兩個不同電壓域的負載供電，例如處理器核心與 DDR 內存。

2. 高效率與動態相位管理

• 動態相位增減 ：根據負載電流自動啟用或禁用相位，優化輕載和重載下的效率。
• 主動二極管仿真 ：在極輕載時進入 DCM 模式，進一步降低開關損耗。

3. 高精度遙測與監控

STPM098C 集成多路 ADC，用于實時監測：

• 輸入電壓、電流、功率
• 輸出電壓、各相電流、溫度
• 外部溫度傳感器（TSEN）與輔助電壓（AUX_SENSE）

所有數據均可通過 PMBus? 接口讀取，支持系統級電源管理與故障記錄。

4. 多重故障保護機制

設備提供豐富的硬件與軟件可配置保護功能，包括：

• 過壓/欠壓保護（輸入/輸出）
• 過流保護（快速/慢速、正/負電流）
• 過溫保護（芯片內部與外部）
• 反饋回路斷開檢測
• 時鐘監控與自檢功能

5. 符合功能安全標準

STPM098C 設計符合 ISO 26262 ASIL-D 等級要求，具備：

• 內置自檢機制
• 雙時鐘監控
• 安全狀態管理
• 故障處理與恢復機制

典型應用場景

• ADAS 系統 ：為視覺處理器、雷達模塊提供高效電源。
• 高性能微處理器 ：適用于服務器、工作站中的多核 CPU/GPU。
• DDR 內存供電 ：支持高速內存模塊的低噪聲、高精度電源需求。
