既8月份發布了MCXA345和MCXA346兩款產品后，10月份咱們發布MCXA343和MCXA344通用MCU，主打帶CAN-FD的低成本適用于雙電機控制器的通用MCU，與MCXA345/6形成高低搭配的產品線系列。

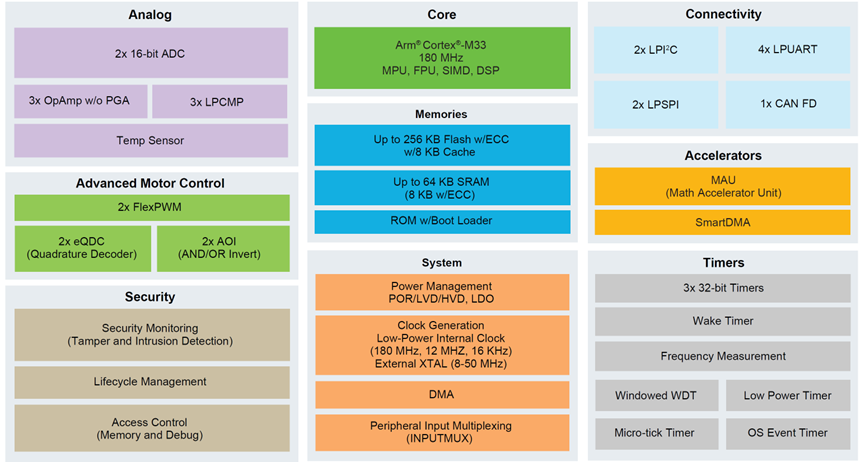

先把MCXA343/A344的功能框圖展示下:

基礎分析

內核方面MCXA343/4與MCXA344/5保持一致，是一顆180MHz具有MPU,FPU,DSP但是沒有TrustZone的Cortex-M33內核的MCU。動態功耗從78μA/MHz降低至66μA/MHz的高性能低功耗的MCU。并同樣針對電機應用尤其是空調三合一應用做了特別的優化，比如集成了很強的數學運算加速器MAU，2組FlexPWM每組支持4個子模塊(sub-module)以及兩組AOI和QDC控制器。

MCXA343/A344是注重性價比的產品，存儲配置為128KB/256KB帶有ECC功能的Flash，以及32/64KB的SRAM。SRAM中有8KB是和Cache功能共享的，如果不許需要Cache則可設置為通用的SRAM。

時鐘部分刪減掉了PLL功能，但依舊具有工作在全溫±1.5%的精度的FRO180M，以及FRO12M時鐘源，低功耗時鐘源FRO16K和外部8~50MHz的SOSC（這個SOSC可以保證CAN-FD對時鐘精度的要求）。

模擬部分在MCXA345/6的基礎上從性價比的角度做了裁剪，獨立的16位ADC從4路減少2個，3個不帶PGA的運算放大器，以及3個模擬比較器。

通用定時器依然也沒少放，包括3個32bit的CTimer，多速率定時器MRT，OS定時器，頻率測量，窗口看門狗以多個低功耗定時器比如喚醒定時器(Wake Timer)和低功耗定時器(Low Power Timer)。

模擬部分在MCXA345/6的基礎上從性價比的角度做了裁剪，搭載了2個獨立的16位ADC，3個不帶PGA的運算放大器(降低了成本)，以及3個模擬比較器。

串行外設提供的相當豐富，4個高達24Mbps速率的LPUART，2個I2C，2個50MHz的SPI接口以及一路FlexCAN(支持CAN-FD)。

特色分析

180MHz的Cortex-M33內核，動態功耗從78μA/MHz降低至66μA/MHz，已經步入低功耗MCU的行列

數學運算加速器MAU，只需5個周期完成計算sin(x), cos(x), atan(x), sqrt(x), 1/sqrt(x), 1/x且支持定點和浮點

SmartDMA補全了Cortex-M33無法單周期操作IO的短板，可以完成花式IO操作，模擬個UART，SPI，RGB，8080啥的都是小兒科。此外SMARTDMA可以模擬兩路QDC，與片上的2組eQDC結合可以實現支持4組QDC

128/256KBFlash帶有ECC，RAM有8KB的區域帶有ECC

模擬外設進行了優化:2組16位的ADC，3組運放，3組模擬比較器，內部集成溫度傳感器

優化過的運放，刪減掉了PGA，壓擺率從MCXA15x的6V/μS改到了10V/μS

FRO180M提供180MHz時鐘源 全溫范圍精度±1.5%,串口通信無憂誤碼率的問題

MCXA343/4提供4組串口支持TX和RX交換，且串口最高速度均可達24Mbps

LPSPI支持1/2/4線（SPI/DSPI/QSPI）模式，支持MOSI/MISO管腳交換

一路FlexCAN這里配合外部的晶振可以支持到8Mbps CAN FD

2組FlexPWM每組支持4個子模塊，可以實現控制兩路電機以及一路PFC

提供基礎的安全功能，比如128位的UUID，設備生命周期管理，MBC用于保護Flash讀寫的功能，密鑰訪問抗攻擊檢測

LQFP100, LQFP64, LQFP48以及QFN32的封裝與MCXA13x, A14x, A15x完全兼容

參考方案

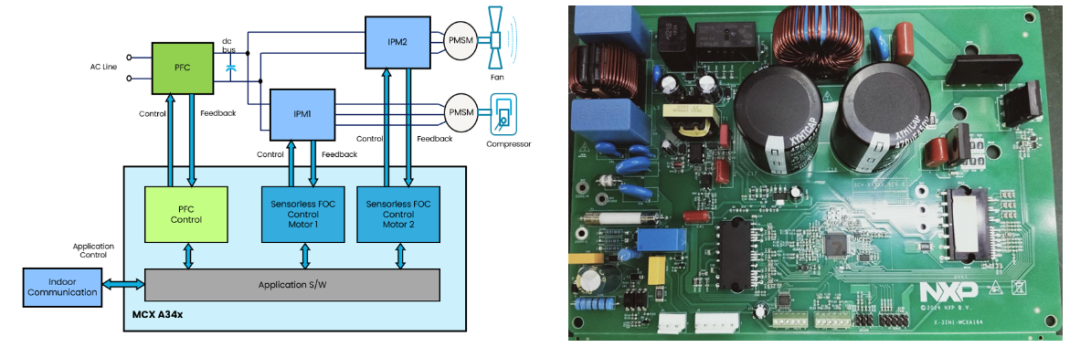

空調3合1 –空調室外機參考設計

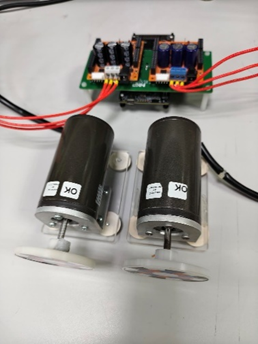

雙電機控制

MPPT

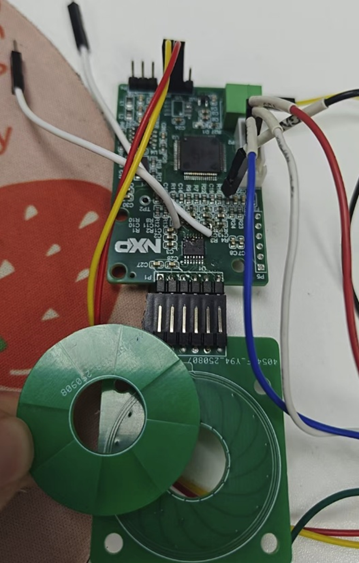

編碼器
