高壓放大器在電流體噴頭實驗研究中扮演著至關重要的角色，它就像是給實驗裝置提供了穩定而強大的“電力心臟”。下面西安安泰電子將從高壓放大器在電流體噴印技術中的核心作用、關鍵技術參數、典型應用場景以及未來發展趨勢等方面，來為大家介紹。

圖：高壓放大器在靜電聚焦電流體噴頭實驗中的應用

1、電流體噴印技術簡介

電流體噴印技術是一種利用電場力驅動溶液形成微納尺度圖案的先進制造技術。與傳統噴印技術采用外力將液滴“推”出不同，電噴印在電場力驅動下以“拉”的方式從噴嘴處產生極細的射流，可以在噴嘴處形成“泰勒錐”，使得打印分辨率不受噴嘴直徑的限制，實現微米、亞微米尺度的噴印。

2、高壓放大器的核心作用

在電流體噴印系統中，高壓放大器是重要的關鍵部件，它主要通過以下方式保證噴印過程的穩定進行：

提供高強度電場：高壓放大器能夠?qū)⒑瘮?shù)發生器產生的低壓信號放大（例如1000倍），為噴頭與基板之間提供所需的高壓電場（通?？蛇_(dá)0~5000V甚至0~±10KV），這是形成泰勒錐并產生穩定射流的首要條件。

實現精確波形控制：通過與函數發生器配合，高壓放大器可以輸出直流、交流、脈沖等多種波形，滿足不同打印模式（按需點噴、紡絲直寫、霧化制膜）對電場形態的精確需求。

保證系統安全穩定：優質的高壓放大器內置短路保護、過壓保護、電弧及斷電保護等多重安全機制，確保高壓環境下的設備與人員安全。

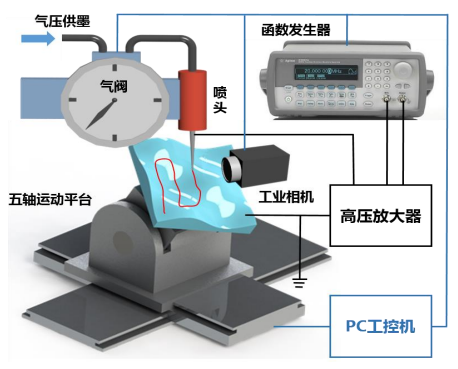

圖：高壓放大器在五軸電流體噴印平臺研究中的應用

高壓放大器在典型電流體噴頭實驗中的應用

1、靜電聚焦電流體噴頭實驗

靜電聚焦電流體噴頭是解決在絕緣/非平面基板上打印難題的創新方案。在此類實驗中，高壓放大器通過為靜電透鏡結構提供精確高壓，實現對射流軌跡的主動控制。

研究表明，常規電流體噴印在絕緣基板上打印時，受基板影響，打印圖案往往呈現彎曲等失真狀態。采用靜電聚焦電流體噴頭并配合高壓放大器施加適當電壓后，在絕緣的聚酰亞胺（PI）基板上打印納米銀漿，線寬可達20μm；在玻璃基板上更是能達到10μm，展示了優異的打印精度。

2、五軸電流體共形噴印平臺

為實現曲面基板的精準打印，研究人員開發了五軸電流體共形噴印平臺。該平臺通過兩個旋轉軸使噴嘴始終與曲面基板的法線重合，結合高壓放大器提供的穩定電場，有效克服了曲面電場導致的射流偏移和紊亂問題。

在該系統中，高壓放大器（如ATA-7050）同樣接受函數發生器的控制，將信號放大1000倍后加載到噴嘴與基板之間，確保了在復雜曲面工況下仍能獲得高質量的噴印效果。

圖：ATA-7050高壓放大器指標參數

3、壓電-電流體復合噴頭研究

在壓電-電流體復合噴頭的研究中，高壓放大器與函數發生器組合構成電壓模塊，負責提供噴印所需的主電場。函數發生器產生各種波形信號（直流、方波、正弦波和三角波等），通過調節幅值、頻率和占空比等參數來調節輸出波形的形態，高壓放大器將該信號放大1000倍后輸出0~5000V的高壓電，滿足電流體噴印所需的電壓。

4、氣流輔助靜電聚焦電流體噴頭實驗

針對傳統電流體噴印在特殊基板上的局限性，有研究提出了氣流輔助靜電聚焦電流體噴頭。該實驗平臺中，高壓電源由函數信號發生器和高壓放大器組成。函數信號發生器用于產生各種形式（直流、交流、脈沖等）的電壓信號，高壓放大器將函數信號發生器輸出的電壓信號放大（1000倍）后輸出到噴頭的高壓電極上，為靜電聚焦提供所需的電場力。

高壓放大器選型指南

為電流體噴頭實驗選擇高壓放大器時，除了關注基本參數外，還需考慮：

輸出精度與穩定性：高精度和低紋噪聲對于獲得穩定、可重復的射流至關重要，特別是在長時間打印過程中。

響應速度：高速的電壓響應能力（高壓擺率）能確保脈沖式噴印中獲得清晰的脈沖邊沿，有利于液滴的按需生成。

系統兼容性：需確保放大器的輸出電壓、電流范圍與所選噴頭類型、墨水特性（如粘度、電導率）及工作模式相匹配。

圖：ATA-7000系列高壓放大器指標參數

高壓放大器在電流體噴頭實驗研究中發揮著核心作用，其性能直接決定了噴印過程的穩定性與打印圖案的質量。
