電壓放大器在陶瓷振動性能研究中扮演著至關重要的角色，它如同一位精準的“能量調配師”，為探索陶瓷材料（特別是壓電陶瓷）的機電特性提供了核心驅動力。下面，將從核心作用、典型測試系統、具體研究發現、選型要點及未來展望等方面，帶你全面了解其應用。

壓電陶瓷在交變電場下會因逆壓電效應產生機械振動，其振動性能（如振速、頻率響應）是關鍵指標。但壓電陶瓷的高阻抗特性使其需要高驅動電壓（常達數百伏甚至上千伏）才能產生足夠的電場強度，引發顯著的形變或振動。此時，電壓放大器的核心作用便凸顯出來：

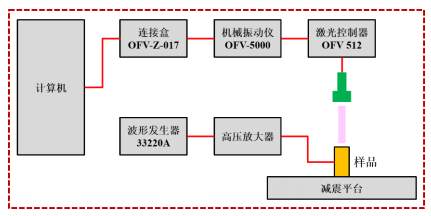

圖：陶瓷振動性能測試系統

提供高壓驅動：將信號發生器輸出的低壓信號（如正弦波）線性放大至所需的高壓范圍，以滿足壓電陶瓷的驅動需求。例如，在多層陶瓷振動性能研究中，波形發生器輸入的電壓信號經高壓放大器放大200倍后施加在樣品上。

保證精準控制：高性能的電壓放大器具有高線性度和低失真度，能精確復現驅動波形（正弦波、方波等），這對于精密振動控制至關重要。

具備寬頻帶響應：提供足夠的帶寬和高壓擺率，以滿足從靜態偏置到超聲波頻段等不同應用對驅動速度的要求，準確捕捉陶瓷的動態響應。

通過測試實驗系統，研究人員可以深入探索陶瓷材料的振動特性，以下是一些典型研究發現與應用案例：

圖：電壓放大器在多層陶瓷的振動性能研究中的應用

振動速度與電壓、頻率的關系：

在輸入電壓頻率相同的情況下（例如100Hz），壓電陶瓷的振動速度幅值隨輸入電壓的增大而增大。例如，有實驗發現當輸入電壓為320V時，多層陶瓷的振速最大為1.86mm/s。

在輸入電壓大小相同的情況下（例如320V），陶瓷的振動速度隨電壓頻率的上升而逐漸增大。例如，在另一實驗中，當電壓頻率為500Hz時，振速可以達到8.26mm/s。

新型壓電復合材料性能評估：

在陶瓷-空氣壓電復合材料的對比研究中，函數發生器激發頻率范圍為100kHz~400kHz的激勵信號，通過高電壓放大器放大后施加在陶瓷兩端。

研究發現，在陶瓷體積占比相同的前提下，3-2型陶瓷-空氣復合材料的共振頻率（190kHz）高于1-3型壓電復合材料（162kHz），并且在共振頻率下，3-2型壓電振子的位移（3.840nm）大于1-3型（2.857nm），展現了更優的壓電特性。

圖：ATA-2161高壓放大器指標參數

壓電陶瓷執行器的位移自感知研究：

在基于積分器的壓電陶瓷執行器位移自感知實驗研究中，電壓放大器（如ATA-2161）用于驅動壓電陶瓷執行器。通過積分器檢測電荷，并與電容位移傳感器的測量結果對比，驗證了自感知方法能夠很好地檢測出壓電陶瓷執行器的位移信號，為精密控制提供了支持。

圖：ATA-2000系列高壓放大器指標參數

電壓放大器作為驅動陶瓷振動的核心“引擎”，其性能直接決定了振動特性研究的深度和精度。從基礎振速測量到新型材料評估，再到精密執行器的控制，都離不開電壓放大器的支撐。
